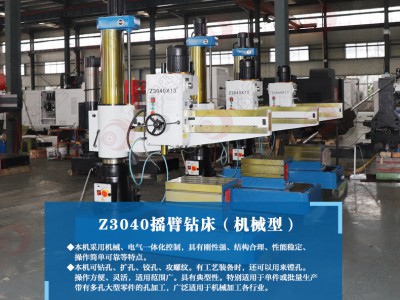

翔宇数控 Z3040摇臂钻床 低噪音 厂家直销

产品价格面议

最小起订量:1 台可售数量:99 台

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
翔宇数控
钻孔直径(mm):
40
主轴转数范围(rpm):
32-1220
外形尺寸(mm):
1650*750*2250
发货时限:
自买家付款之日起 3 天内发货
所在地区:
山东/枣庄市
有效期至:
长期有效
最后更新:
2020-08-27 15:36
浏览次数:
44

企业信息

所在地区:山东/枣庄市

会员级别:普通会员

企业类型:企业单位 (制造商)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

山东翔宇数控机床有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情


7.jpg翔宇数控作为专业的的机床生产企业,拥有一大批多年安装经验的技术,总工程师为清华大学教授。工厂拥有30年历史机械加工经验,40万平方米实地生产厂房,并购置500多万高 质量检测设备,29项发明和实用新型专利,产品拥有出口资质并远销海外数十个国家!欢迎电话询价,来厂考察。

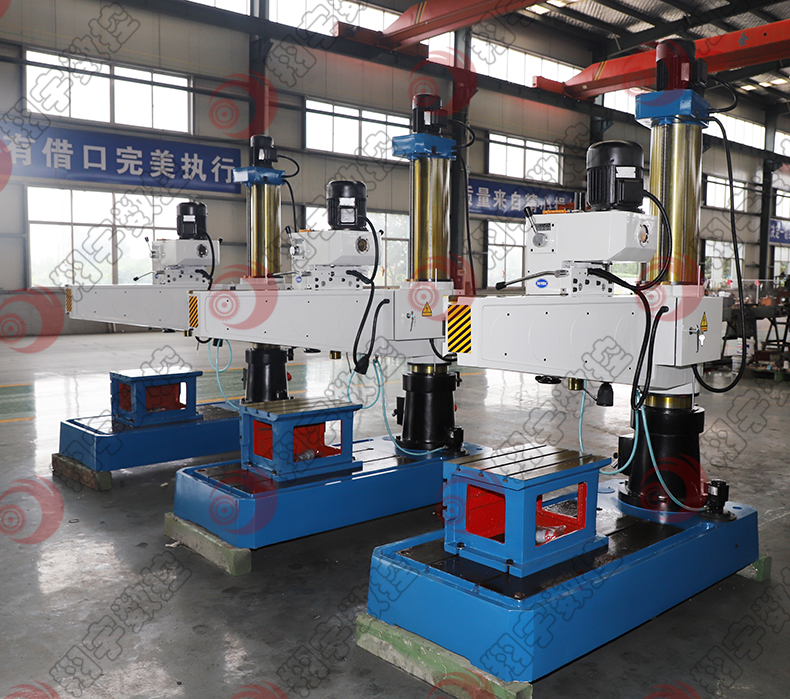

Z3040摇臂钻床大钻孔直径40mm,是一种孔加工设备,它也可以称为摇臂钻。可以用来钻孔、扩孔、铰孔攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类,摇臂钻可以分为液压摇臂钻床和机械摇臂钻床在各类钻床中,摇臂钻床操作方便、灵活,适用范围广,具有典型特点,特别适用于单件或批量生产带有多孔大型零件的孔加工,是一般机械加工车间常见的机床。

摇臂钻床是一种摇臂可绕立柱回转和升降,通常主轴箱在摇臂上作水平的钻床。在立式钻床上加工孔时,与工件的对中是通过工件的来实现的,则对一些大而重的工件显然是非常不方便的;而摇臂钻床能用轴的位置来对中,这就给在单件及小批生产中,加工大而重工件上的孔带来了很大的方便。

概述:
摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右,并随摇臂绕立柱回转±180°的钻床。摇臂还可沿外柱上下升降,以适应加工不同高度的工件。较小的工件可安装在工作台上,较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中,加工体积和重量较大的工件的孔。摇臂钻床加工范围广,可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成,滑座可沿床身导轨,以扩大加工范围,适用于锅炉、桥梁、机车车辆和造船,机械行业,等行业。

主要结构:

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

内立柱固定在底座的一端,在它的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。

主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手作,使其在水平导轨上沿摇臂。

运动形式:

当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:

1)摇臂钻床的主运动为主轴的旋转运动

2)进给运动为主轴的纵向进给

3)辅助运动有:摇臂沿外立柱垂直,主轴箱沿摇臂长度方向的,摇臂与外立柱一起绕内立柱的回转运动。

主要技术参数:

摇臂钻床参数项目

Z3040*10

钻孔直径(mm

40

主轴端面至工作台距离(mm

260-1000

主轴中心至立柱母线距离(mm

360-1000

主轴行程(mm

200

主轴锥孔(莫式)

4

主轴转数范围(rpm

32-1220

主轴转数级数

12

摇臂回转角度(°

360

 主电机功率(kw

2.2

升降电机功率(kw

1.5

机床重量(kg

1500

 外形尺寸(mm

1650*750*2250

 本信息由山东翔宇数控机床有限发出,机械,我们更专业,无论是从产品、解决方案,还是到售后服务,翔宇数控都可以提供 的服务

产品诚信可靠,服务贴心完善。

我厂所有产品,保修期限均为三年。

本信息由翔宇数控机床于2020827日发布,有效,YY
