直流电机的分类,基本结构,工作原理

来源:网络  作者:六叉零   2020-04-18 阅读:27

直流电机的分类

 直流电动机按结构及工作原理可划分:(1)无刷直流电动机和(2)有刷直流电动机。

无刷直流电动机:无刷直流电动机是将普通直流电动机的定子与转子进行了互换。其转子为永久磁铁产生气隙磁通:定子为电枢,由多相绕组组成。在结构上,它与永磁同步电动机类似。无刷直流电动机定子的结构与普通的同步电动机或感应电动机相同.在铁芯中嵌入多相绕组(三相、四相、五相不等).绕组可接成星形或三角形,并分别与逆变器的各功率管相连,以便进行合理换相。转子多采用钐钴或钕铁硼等高矫顽力、高剩磁密度的稀土料,由于磁极中磁性材料所放位置的不同.可以分为表面式磁极、嵌入式磁极和环形磁极。由于电动机本体为永磁电机,所以习惯上把无刷直流电动机也叫做永磁无刷直流电动机。

有刷直流电动机可划分:永磁直流电动机和电磁直流电动机。

  永磁直流电动机划分:稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。

  电磁直流电动机划分:串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。

直流电机的基本结构

直流电机由定子和转子两部分组成,其间有一定的气隙。其构造的主要特点是具有一个带换向器的电枢。直流电机的定子由机座、主磁极、换向磁极、前后端盖和刷架等部件组成。其中主磁极是产生直流电机气隙磁场的主要部件,由永磁体或带有直流励磁绕组的叠片铁心构成。直流电机的转子则由电枢、换向器(又称整流子)和转轴等部件构成。其中电枢由电枢铁心和电枢绕组两部分组成。电枢铁心由硅钢片叠成,在其外圆处均匀分布着齿槽,电枢绕组则嵌置于这些槽中。换向器是一种机械整流部件。由换向片叠成圆筒形后,以金属夹件或塑料成型为一个整体。各换向片间互相绝缘。换向器质量对运行可靠性有很大影响。

直流电机的工作原理

       将直流电源通过电刷接通电枢绕组,使电枢导体有电流流过。 电机内部有磁场存在。 载流的转子(即电枢)导体将受到电磁力 f 的作用 f=Blia (左手定则)。 所有导体产生的电磁力作用于转子,使转子以n(/)旋转,以便拖动机械负载。

他励直流电机

他励直流电机的启动

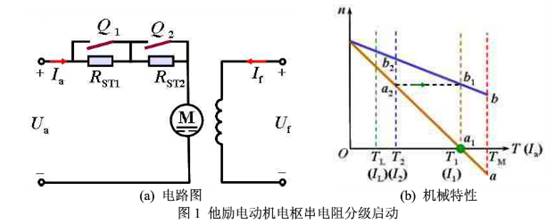

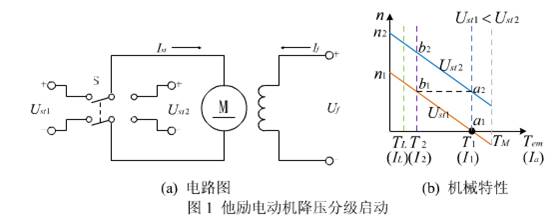

他励直流电机常用的启动方式:降低电源电压启动、电枢回路串电阻启动





他励直流电机的反转

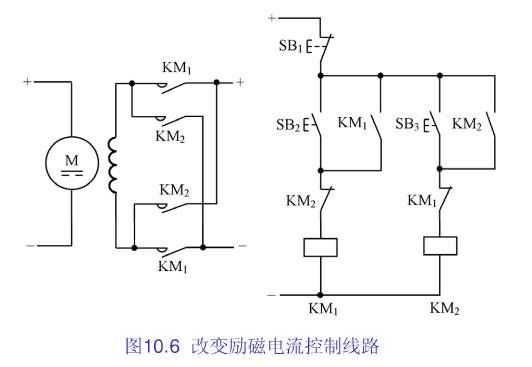

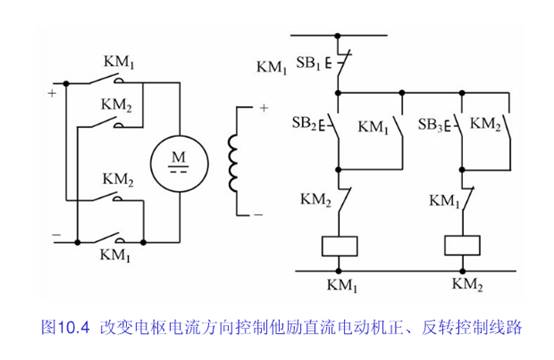

他励直流电机反转的方式:改变励磁电流的方向、改变电枢绕组两端电源电压的极性。

他励直流电机的调速

电枢电路串电阻调速:串电阻越大,机械特性越软、转速越不稳定,低速时串电阻大,损耗能量也越多,效率变低。调速范围受负载大小影响,负载大调速范围广,轻载调速范围小。

降低电枢电压调速:降低电枢电压调速,电枢回路必须有可调压的直流电源,电枢回路及励磁回路电阻尽可能小,电压降低转速下降。

弱磁调速:一般直流电动机,为避免磁路过饱和只能弱磁不能强磁。电枢电压保持额定值,电枢回路串接电阻减至最小,增加励磁回路电阻 Rf ,励磁电流和磁通减小,电动机转速随即升高
