西门子定位器调整步骤

一、调试前准备工作

1         接汽源,再接电源,将电流给到4mA以上

2         如定位器没有调试过,这时显示屏中应出现P进入组态,先按+再同时按“—”,反之相同,看阀门的最大点或最小点。

3         看最小点应在5-9之间,不对调定位器的黑色齿轮。看最大点应不超过95,调最小点尽量接近5.

4         +“—”键将阀门行程调到50%,调试前准备工作完成。

注意:如果定位器调试过必须清零,清零步骤为:按手键进入(新出的为50,最初的为55),再按+5秒出现OCAY再按手键5秒,出现C4抬手出现P,进入组态后调试步骤同以上234相同。



二、初始化的调校步骤

Ⅰ、执行机构的自动初始化

注:自动初始化前一定要正确设定阀门的开关方向!否则初始化无法进行!

1.正确移动执行机构,离开中心位置,开始初始化。

直行程选择:;角行程选择:,用“+”,“—”键切换;

2.短按功能键,切换到第二参数:

显示:,用“+”,“—”键切换;

注:这一参数必需与杠杆比率开关的设定值相匹配。

3.用功能键切换到参数三,显示如下:

显示:

如果你希望在初始化阶段完成后,计算的整个冲程量用mm 表示,这一步必须设置。为此,你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。

4.用功能键切换参数四,显示如下:

显示:

5.下按“+”键超过 5 秒,初始化开始

显示:

初始化进行时,“RUN1”至“RUN5”一个接一个出现于显示屏下行。

注:初始化过程依据执行机构,可持续 15 分钟。

有下列显示时,初始化完成。

在你短促下压功能键后,出现显示:

通过下按功能键超过 5 秒,退出组态方式。约5 秒后,软键显示将出现。松开功能键后,装置将在Manual 方式,按功能键将方式切换为AUTO,此时可以远控操作。



Ⅱ、执行器手动初始化

利用这一功能,不需硬性驱动执行机构到终点位置即可进行初始化。杆的开始和终止位置可手工设定。初始化剩下的步骤(控制参数最佳化)如同自动初始化一样自动进行。

直行程执行机构手动初始化的顺序步骤。

1.对直行程执行机构实行初始化。通过手工驱动保证覆盖全部冲程,即显示电

位计设定处于P5.0 和P95.0 的允许范围中间

2.下按功能键 5 秒以上,你将进入组态方式。

直行程选择:;角行程选择:,用“+”,“—”键切换;

3.短按功能键,切换到第二参数:

显示:,用“+”,“—”键切换;

注:这一值必需与传送速率选择器的设定相对应。(33°或90°)

4.用功能键切换到参数三,显示如下:

显示:

如果你希望初始化过程结束时,测定的全冲程用mm 表示,你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同,或对介质调整来说下一个更高的值。

5.通过下按功能,选择参数五:

显示:

6. ①先按住“—”再同时按住“+”键,快关阀门(显示在6.5左右),否则调节黑色旋钮调节,使其在范围内;

注:如果按此操作显示的数是减小的,请先调整执行器的开关方向;

②然后先按住“+”再同时按住“—”键,快开阀门。开展后观察显示应在95以内,否则调节黑色旋钮,使其在正常范围内,然后下按功能键确认;

③先按住“—”再同时按住“+”键快关阀门,显示应在5到9之间,然后按下功能键确认;

④初始化自动开始。

⑤初始化的停止是自动出现的。RUN1 到RUN5 顺序出现在显示屏的下行。当初始化已全部完成时,出现如下显示:

显示:



下按功能键超过 5 秒,离开杆组态方式。接近5 秒后,软键显示将出现。松开功能键后,装置将在Manual 方式,按功能键将方式切换为AUTO,此时可以远控操作。

注:改变调整门的开关方向,需要调整定位器的738项,两项同时用“+”、“—”键更改,两项的设置必须要相同。

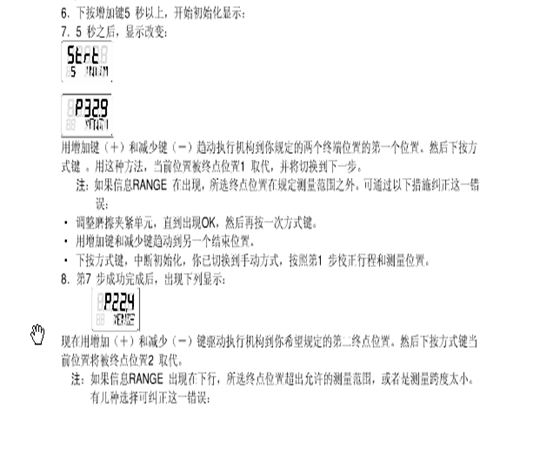

手动初始化时,出现时,下按“+”键5秒以上,开始初始化显示,
