YC-8002型综合变配电监控自动化系统

YC-8002型综合变配电监控自动化系统

产品价格 面议

最小起订量:1 套 可售数量:1000 套

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
3 天内发货
所在地区:
陕西 西安市
有效期至:
长期有效
最后更新:
2020-10-10 14:21
浏览次数:
5

店铺信息

所在地区:陕西 西安市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

型号:
Array
产地:
Array

一、YC-8002型综合变配电监控自动化系统概述

YC-8002型综合变配电监控自动化系统是西安亚川电力科技有限为适应广大客户要求,总结多项低压配电网络自动化工程实例的经验,基于先进的电子技术、计算机和网络通讯等技术自主研发的一套结合本网络配电产品的应用于低压配电领域的系统软件。该系统软件针对本各系列带通讯网络电力仪表,使上位监控系统与现场测控单元有机结合,集远程电参量监测、开关量控制、电能质量、电能报表打印、参量历史趋势等功能于一体,实现了对电力系统一次设备的分散监控、集中管理的智能化监控管理要求,为低压配电的自动化实施提供全方位的系统解决方案。其广泛应用于10KV及以下变电站、工矿企业、楼宇控制、智能小区变电室等领域。

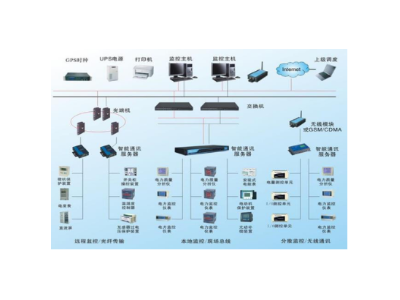

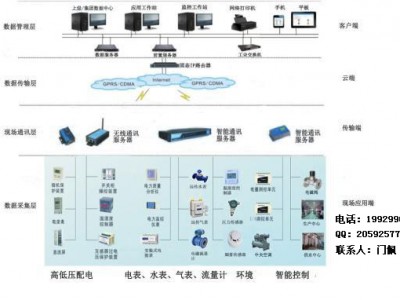

一、YC-8002型综合变配电监控自动化系统结构

YC-8002型综合变配电监控自动化系统采用分层分布式体系结构,按纵向分为三层:监控层、通信层、间隔层。

监控层:包括监控后台软件、当地监控PC机、远动通信接口和用于专业管理的工程师站PC机以及专用设备和网络设备等。变电站层自动化系统通过组态完成全站监测功能,全面提供线路、主设备等的电量、非电量等运行数据,完成对变压器、断路器等设备的控制等,并具有保护测量状态信息记录与、运行报表和故障录波等功能。

通讯层:主要由通信网络、通信管理机及通信设备构成,通过各种常用的通讯介质。稳定可靠的提供现场实时数据和遥控接口,同时提供远动数据接口。

间隔层:主要由各种保护测控装置构成完成电量和非电量的采集计算,实现对设备、线路等的保护或控制,并为通讯层提供可靠的通讯接口。通过这套监控系统可以完成100KV进线和10KV/400V配电变压器、电动机、电器、电容器、PT、母线、智能电力仪表等的设备的保护、测量、控制、数据采集;低压部分可以监测变压器柜变压器出线的三相电力参数,变压器出线开关状态、柜内温度、出线开关的控制,电容补偿柜监测三相电力参数,电容器开关的投切状态、投切开关的控制、柜内温度;供电柜监测每条出线的供电开关状态、供电的电力参数、供电开关的控制、供电柜内温度等参数。

该监控系统结合自身产品研发优势,根据现场实际情况采用现场总线、光纤环网或无线通讯中的一种或多种结合的最优化的组合网方式,实现远程变配电监测。

三、YC-8002型综合变配电监控自动化系统技术参数

数据处理速度

从数据采集到主站显示

遥调命令传输时间

遥控命令选择执行/撤销传输时间

≤1s

≤2s(可设定)

≤1s(可设定)

数据通信

站内通信:以太网结构网络速率:10/100Mbps

远方转发速率:300bps~11520bps

双机自动切换

双机自动切换:≤10s(可设定)

历史数据存档

测量数据存档最小时间间隔为1min,生存周期为2年

保护信息、事件记录、越限记录等,生存周期为1年

四、YC-8002型综合变配电监控自动化系统主要功能

1、人机交互

2、数据采集与处理

3、精确的电能质量与电能成本管理

4、及追忆

5、曲线、报表及打印

6、多种通讯规约

7、系统自诊断和自恢复
