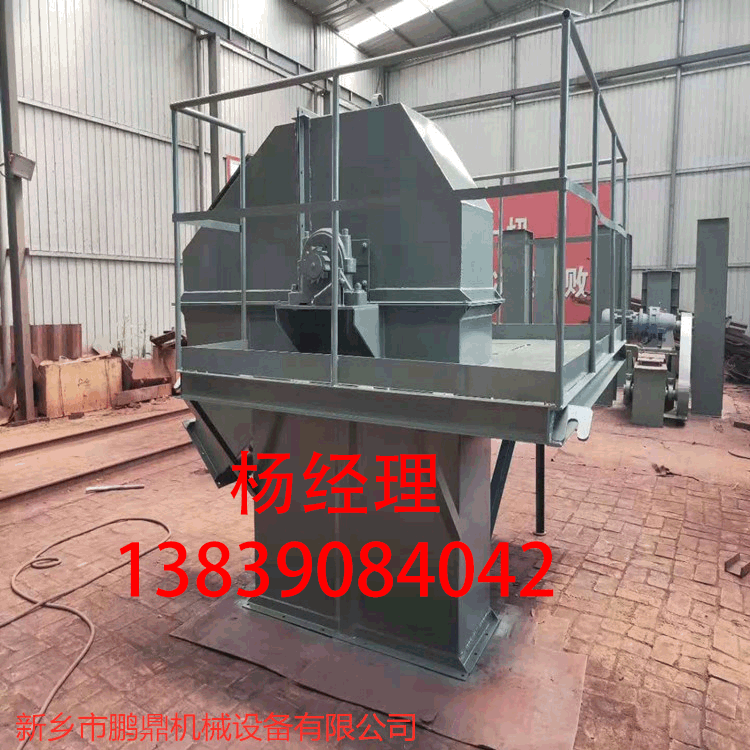

优质TH250块状斗式提升机终身质保

优质TH250块状斗式提升机终身质保

产品价格 ¥2500.00元/台

最小起订量:1 台 可售数量:88 台

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
7 天内发货
所在地区:
河南 新乡市
有效期至:
长期有效
最后更新:
2021-06-04 15:24
浏览次数:
33

店铺信息

所在地区:河南 新乡市

会员级别:企业会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

产品详情

料斗形式:
Array
输送能力m³/h:
Array
斗距mm:
450

简介:

TH斗式提升机属于链条斗式提升机的一种,跟TD斗式提升机相比,料斗的承受部件为链条,取代了原有皮带传动。采用锻造的环形链条作为牵引构件,在运行过程中采用混合式或重力式卸料。提升高度在4.5米-40m之间,斗宽从160-1250。


产品特点:

1.采用了组装式链轮,既轮体和轮缘用度螺栓连接而成。在链轮磨损到一定程度后,可拆换轮缘,更换方便且省材料,降低了成本及维修费用。

2.尾部采用了重锤杠杆式拉紧装置,即可实现自动拉紧,一次安装后不需调整,又可保持恒定拉紧力,从而保证了 机器正常运转,避免了打滑或脱链。

3.传动装置有TZ型和YY型两种型式,YZ型采用ZJ型减速器,YY型采用ZLYZLY型减速器



工作原理:

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。





特点:

2)采用了组装式 链轮,既轮体和轮缘用度螺栓,连接而成。在链轮磨损到一定程度后,可拆换轮缘,更换方便且省材料,降低了成本及维修费用。

3)尾部采用了重锤杠杆式拉紧装置,即可实现自动拉紧,一次安装后不需调整,又可保持恒定拉紧力,从而保证了 机器正常运转,避免了打滑或脱链。

4)传动装置有TZ型和YY型两种型式,YZ型采用ZJ减速器,YY型采用ZLYZSY型减速器


(5)牵引构件为低合金钢度 圆环链,经热处理后,具有抗拉强度高、耐磨性好、使用寿命长等特点。


应用范围:

宠物食品业,膨化食品业,饲料行业,糖果行业,干鲜果品业,保健食品业,粮加工处理业,化工医药业,五金电料业,业等等。 设备主体框架可根据使用需求的不同选用碳钢喷塑、304不锈钢、316L不锈钢等材质,料斗材质有改性塑料料斗、碳钢料斗、不锈钢料斗可选。
提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条或皮带,因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度可达40.TG型可达80米。

产品参数

TH160

TH200

TH250

料斗形式

ZH

SH

ZH

SH

ZH

SH



输送量(100%)3/

15.77

24.97

17.87

28.6

31.43

48.19



料斗
Types

料斗容积

1.2

1.9

1.5

2.4

3.0

4.6



料斗间距mm

500

链条
Chain

圆钢直径 * 节距 mm

14*50

单条破断载荷

≥ 190

传动链轮转速 r/min

69.71

63.22

44.11

输送物料最大块度mm

20

25

30

TH315

TH400

TH500

TH630


料斗形式

ZH

SH

ZH

SH

ZH

SH

ZH

SH


输送量(100%m3/h

35

59

58

94

73

118

185


料斗

料斗容积

3.75

6.0

5.9

9.5

9.3

15.0

14.6

23.6


料斗间距mm

512

688

链条

圆钢直径 * 节距 mmRound

18*

22*86

单条破断载荷 kN

≥ 320

≥ 480

单位长度牵引件重量 kg/mr

25.

26.58

31.0

31.9

41.5

44.2

49.0

52.3


传动链轮转速 r/ min

42.5

37.6

35.8

31.8


输送物料最大块度 m

35

40

50

660
