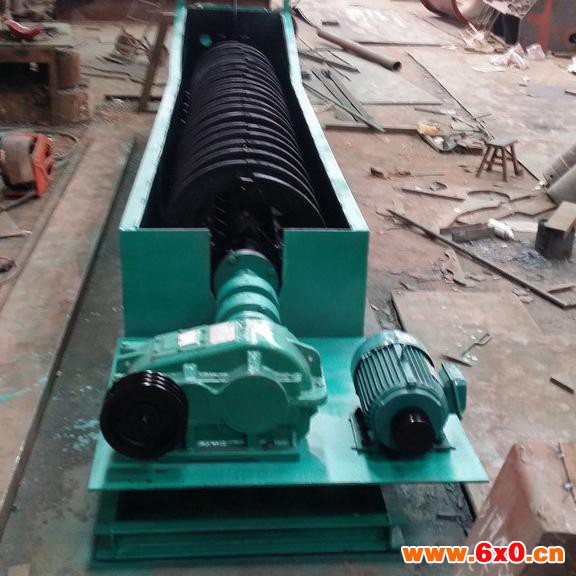

矿山分级机设备 螺旋分级机 矿业机械专用设施分级机
2019-11-05 20:42 浏览:1454
价格:
￥50000.00/台
品牌:博洋机械
起订:1台
供应:500台
发货:10天内
| 别名 | 螺旋分级机 |
| 产地 | 河南 |
| 功率 | 见产品 |
| 机重 | 0.7t |
| 类型 | 螺旋分级机 |
| 适用范围 | 矿石粒度筛分 |
| 外形尺寸 | 3850*490*1140mm |
| 转速 | 12-30(r/min) |
| 品牌 | 博洋机械 |
| 分级机适用范围： |
| 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。该分级机广泛适用于选矿厂中与球磨机 |
| 配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗 |
| 矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。 |
| 分级机工作原理： |
| 分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出， |
| 粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗 |
| 料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺 |
| 旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种. |
| 分级机结构：分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。 |
| 分级机技术参数： |
| 型号 | 螺旋 直径 (mm) | 螺旋转速(r/min) | 水槽 长度 (mm ≤) | 电动机功率kw ≤ | 外形尺寸mm≤ | 机重t | | 传动用 | 升降用 | 长 | 宽 | 高 | ≤ | | FG-3 | 300 | 12-30 | 3000 | 1.1 | ---- | 3850 | 490 | 1140 | 0.7 | | FG-5 | 500 | 8-12.5 | 4500 | 1.1 | ---- | 5430 | 680 | 1480 | 1.6 | | FG-7 | 750 | 6-10 | 5500 | 3 | ---- | 6270 | 980 | 1820 | 2.7 | | FG-10 | 1000 | 5-8 | 6500 | 5.5 | ---- | 7590 | 1240 | 2380 | 4 | | FC-10 | 8400 | 7.5 | 9600 | 1240 | 2680 | 6 | | FG-12 | 1200 | 4-6 | 6500 | 7.5 | 2.2 | 8180 | 1570 | 3110 | 8.5 | | FC-12 | 8400 | 7.5 | 2.2 | 10370 | 1540 | 3920 | 11 | | 2FG-12 | 6500 | 15 | 4.4 | 8230 | 2790 | 3110 | 15.8 | | 2Fc-12 | 8400 | 15 | 4.4 | 10370 | 2790 | 3920 | 17.6 | | FG-15 | 1500 | 4-6 | 8300 | 7.5 | 2.2 | 10410 | 1880 | 4080 | 12.5 | | FC-15 | 10500 | 7.5 | 2.2 | 12670 | 1820 | 4890 | 16.8 | | 2FG-15 | 8300 | 15 | 4.4 | 10410 | 3390 | 4080 | 22.1 | | 2FC-15 | 10500 | 15 | 4.4 | 12670 | 3370 | 4890 | 30.7 | | FG-20 | 2000 | 3.6-5.5 | 8400 | 11-15 | 3 | 10790 | 2530 | 4490 | 20.5 | | FC-20 | 12900 | 11-15 | 3 | 15610 | 2530 | 5340 | 28.5 | | 2FG-20 | 8400 | 22-30 | 6 | 11000 | 4600 | 4490 | 35.5 | | 2FC-20 | 12900 | 22-30 | 6 | 15760 | 4600 | 5640 | 48.7 | | FG-24 | 2400 | 3.67 | 9130 | 15 | 3 | 11650 | 2910 | 4970 | 25.7 | | FC-24 | 14130 | 18.5 | 4 | 16580 | 2930 | 7190 | 41 | | 2FG-24 | 9130 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | | 2FC-24 | 14130 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | | 2FG-30 | 3000 | 3.2 | 12500 | 40 | 8 | 16020 | 6640 | 6350 | 73 | | 2FC-30 | 14300 | 17091 | 8680 | 84.8 | |
本厂保留对产品和技术改进而不事先通知的权力！
|
