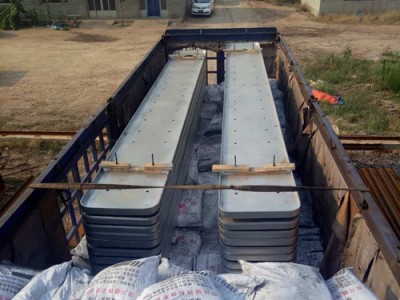

河北焦化焦炉设备配件-瑞创机械加工焦炉炉门刀边腹板

产品价格面议

最小起订量:可售数量:

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
自买家付款之日起 3 天内发货
所在地区:
河北/沧州市
有效期至:
长期有效
最后更新:
2022-08-09 14:41
浏览次数:
10

推荐产品

企业信息

所在地区:河北/沧州市

会员级别:普通会员

企业类型:企业单位 ()

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

沧州 瑞创机械制造有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情


炉门刀边腹板是焦炉炉门上的核心部件,起密封作用。刀边腹板工作温度在1000℃以上,且受交变载荷,容易产生疲劳断裂,是焦炉炉门部件中的易损件之一,其中刀边腹板的I部的疲劳断裂是刀边腹板报废的主要原因。因此,刀边腹板使用寿命的高低,将直接影响用户的生产成本及生产效率的提高。改进前,刀边腹板与炉门本体采用M24螺栓联接,属于刚性联接,工作状态下,为使刀边密封面与炉门框密封面压紧,弹簧处于压缩状态,刀边腹板的É部发生变形。当准备出焦时摘下炉门,弹簧复位,使得刀边腹板的É部发生反向变形。这样随着炉门每次摘、装操作,刀边腹板的É部出现交变变形,加之刀边腹板处于高温状态下,容易造成É部的疲劳断裂,致使整个刀边腹板报废。改进后,刀边腹板与炉门本体浮动联接,弹簧压紧刀边,使刀边密封面与炉门框密封面压紧,起到密封作用,同时双头螺柱在调整螺塞内滑动,使腹板处于状态。当出焦需要摘下炉门时,弹簧复位,同时双头螺柱随之下移,使刀边腹板仍处于状态。由于É处始终处于状态,没有发生交变变形,因此,改进后炉门刀边腹板的使用寿命提高。
焦化设备配件的日常维护部分与炼焦车间特点
【一】、焦化焦炉设备的日常维护部分
焦化焦炉设备按工作原理可分为:备煤设备、炼焦设备、化产设备、辅助设备、工业设备等。按运动情况则可分为:动设备和静设备。动设备是指构件产生运动或相对运动的机电设备,如:泵、皮带运输机、四大车。静设备是指构件不产生运动或相对运动的设备,如;焦炉、热交换器。
焦化焦炉设备的日常维护主要包括以下几个部分:
1、选择和购置所需设备。主要从技术性、经济性及生产可行性几个方面进行选择。
2、组织安装和调试设备。
3、合理使用设备。通过正确合理的使用设备,减轻设备磨损,延长设备使用寿命,预防事故的发生。
4、及时检修与维护设备。正确运用设备运行的基本规律,合理的制定检查、维护、修理等各项规章制度,使设备的顺利运行。
5、掌握时机,适时改造和新设备。通过对焦化配件进行及时的改造和新,实现技术进步。
6、其他日常管理,设备的分类编,报废。
焦炉在预热控制系统的操作下开始加热,加热曲线严格遵循理论曲线,大偏差不超过0.4%。在耐材膨胀以后,焦炉被维持在一个稳定而狭窄的温度范围内,以测试用于新焦炉的原有设备。
焦炉经微调以后,又成功地进行了5天的混合煤气加热性能测试,平均干馏时间为22小时。该焦炉不仅操作性能加稳定,而且还达到了上现行严格的环保标准。
随着炉体的老化和连续性生产造成的氧化腐蚀给护炉铁件带来严重的危害,炉体上部的横拉条尤其严重。1横拉条现状横拉条是焦炉砌体重要的护炉铁件,它的工作状态直接关系到炉体的严密性和强度,影响到焦炉的使用寿命。横拉条变细会造成炉门铁件变形,破坏炉门密封,给焦炉消烟工作带来困难。通过对一组58—Ⅱ型焦炉横拉条的监测发现,大部分横拉条有不同程度的腐蚀变细。在炉顶面翻修时,通过测量,发现大部分横拉条从机侧炉头到1#装煤孔处,以及3#装煤孔附近腐蚀变细较为严重,部分已由原始直径50mm腐蚀为d30mm,大部分横拉条在装煤孔以及上升管附近处直径在35mm~40mm之间,已影响到焦炉的正常生产。2腐蚀原因上部横拉条安装在靠近装煤孔和上升管附近的横拉条沟中,工作环境恶劣。
【二】、焦化厂炼焦车间焦炉设备的设施特点
炼焦车间主要由焦炉及附属的焦炉加热系统、荒煤气导出系统、推焦车、装煤车等焦炉机械、熄焦系统及筛贮焦处理系统组成。
备煤车间送来的配合煤装入煤塔。装煤车按作业计划从煤塔取煤,经计量后装入炭化室内。煤料在炭化室内经过一个结焦周期的高温干馏炼制成焦炭并产生荒煤气。装煤时产生的烟气,焦化设备配件通过集尘干管输送至地面站,经除尘净化后排入大气。
炭化室内的焦炭成熟后,用推焦机推出,经拦焦机导入熄焦车箱(或干熄焦焦罐内),并由电机车牵引至熄焦塔(或干熄站)进行熄焦,熄焦后的焦炭送往筛贮焦工段,经筛分按级别贮存待运。
出焦产生的烟尘,由拦焦机上的集尘罩捕集,通过集尘干管导至地面站,经除尘净化后排入大气。
煤在炭化室干馏过程中产生的荒煤气汇集到炭化室顶部空间,经过上升管、桥管进入集气管。约800℃左右的荒煤气在桥管内经氨水喷洒冷却至85℃左右,荒煤气中的焦油等同时被冷凝下来。煤气和冷凝下来的焦油等同氨水一起经吸煤气管道送入煤气净化车间。
焦炉加热用的焦炉煤气由外部管道架空引入,经预热后送到焦炉地下室。通过下喷管把煤气送入燃烧室立火道底部与由废气交换开闭器进入的空气汇合燃烧。燃烧后的废气通过立火道顶部跨越孔进入下降气流的立火道,再经过蓄热室,由格子砖把废气的部分显热回收后,经过小烟道、废气交换开闭器、分烟道、总烟道、烟囱排入大气。焦炉加热用的高炉煤气经掺混一定量的焦炉煤气后,由外部管道架空引入焦炉地下室,通过废气交换开闭器、小烟道、蓄热室送入燃烧室立火道与同时引入的空气汇合燃烧。燃烧后产生的废气排入大气,其途径与燃烧焦炉煤气时相同。
上升气流的煤气和空气与下降气流的废气由交换传动装置定时进行换向。
主要技术装备设备有焦炉及焦炉四大车(推焦机、拦焦机、装煤车、熄焦车及电机车),液压交换机及交换传动装置,焦炉加热系统和荒煤气导出系统设备,熄焦系统设施,筛贮焦设施等。
沧州瑞创机械有限http://www.cangzhourcjx.com)主营多种不同型的焦化刀边腹板【详见http://www.cangzhourcjx.com/rclmdb/rclmdb.html】、焦炉炉框【详见http://www.cangzhourcjx.com/rclm/rclm.html】、上升管【详见http://www.cangzhourcjx.com/rcssg/rcssg.html】从铸造到机加工、产品、安装的全套生产设备,能够满足生产全套冶金、焦化用设备的和安装,热诚欢迎新老客户与我们携手共创美好的未来!
