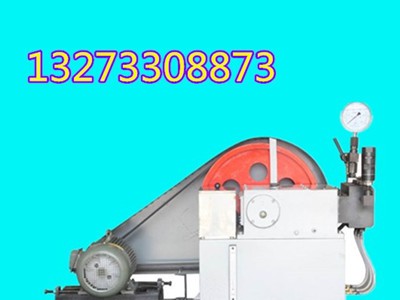

廊坊电动试压泵/高压泵/数控试压泵
点击图片查看原图
产 品: 浏览次数:50廊坊电动试压泵/高压泵/数控试压泵
需求数量:
价格要求:
包装要求:
所在地: 河北衡水市
有效期至: 长期有效
最后更新: 2022-03-24 16:33
  报价
详细信息

   鸿源机械厂家生产的主要有计算机控制试压泵、高压气动试压泵、数显控制试压泵、遥控试压泵、电动试压泵,数控试压泵。电动试压泵是往复泵的一种,是提供高压液体供作水压实验的高压、高压型柱塞泵。 我厂研制生产的电动试压泵,具有流量大、压力高、操作性能好、维修方便等特点,而且使用范围广、配套性强、操作简单,具有自动保压和手动升压、卸荷等功能。试压泵大家都知道可以分为三种,一种是电动试压泵、第二种是手动试压泵、第三种是电动手提试压泵。电动试压泵可以用于填充或者测试各种水和油等。电动试压泵从震动上提供了可靠的保证,体积小而且该设备是非常容易使用的,试压泵所有的部件是由不锈钢和黄铜密封好。

本生产的电动泵供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。试压泵产品及配套试压、试验工程,已应用在领域的试压试验,并且在科研项目中应用。为我们的科研项目地下如:高压试验、深海试验、空间技术、高温高压试验、异形管试验等,并做出了贡献。

主要结构和工作原理:该产品为卧式2缸往复泵。由电动机、减速箱、传动箱、水缸、集水器、安全阀及水箱等主要部件组成。

泵装在水箱盖上,水箱下有四个滚轮,使泵能灵活。电动机与减速箱由两件半联轴器联接。减速箱内的蜗轮轴与蜗轮速比为2:55。蜗轮轴两端有互成180°的偏心轴,通过两侧传动箱内的滑动机构,将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动,实现泵的交替吸入和排出过程。

在柱塞的往复作用下,2只水缸内的工作容积形成周期变化。当柱塞为吸入行程时,出水阀关闭,随水缸工作容积的增大,缸内形成真空,水箱内的工作介质在大气压力的作用下,通过滤网、进水管、开进水阀进入缸体内。当柱塞为排出行程时,进水阀关闭,出水阀开启,柱塞将工作介质通过出水阀输入集水器,输送到被试容器内,实现试压。

集水器是泵的控制枢纽,起控制、测量和保护作用。集水器上设有安全阀、放水阀及连接输出接管的工作接头和压力表接头。

安全阀是本泵液力端的过载保护装置,出厂已调好。

电动试压泵使用方法

1、试压泵开箱后的安装

(1)安装滚轮。将四只滚轮套装在轮轴上(垫圈20在滚轮两侧),穿好开口销。

(2)安装安全阀。拧去集水器上包装的螺塞,将安全阀装在集水器的安全阀接头M14×1.5—5H孔内(注意加铜垫圈6)。

(3)安装压力表。压力表拧入旁边的压力表接头螺母,使表面朝向便于观察的方向,压力表的大数值应相当于泵额定压力的1.2-1.5倍。

 2、使用方法

(1)泵使用前的准备工作:

①减速箱内加足润滑油,使油面达到油标限值或稍低位置。润滑油为黑色齿轮油。

②两侧传动箱经加油标牌注入30机械油,油面应略高于十字头下部导轨面,连续使用应注意补充。

③检查各紧固螺拴有无松动现象。

④水箱内加满洁净的工作介质,并应注意过滤网不得露出水面。

⑤被试容器应预先充满工作介质。

⑥将被试容器管路与集水器的工作接头连接好。

(2)使用中应注意事项:

①减速箱中油温高不应超过80℃。

②工作中如发现泵或其他部分有明显渗漏现象,应及时排除。

③安全阀不能当溢流阀使用。

④在升压过程中,若压力表指针摆动太大,说明用户的被试压件容积太小,此时应在系统中接上一个有足够容量的压力容器或其它相应的蓄能装置。

⑤若被试压件容积较大,可先连续运转升压,待接近试验压力时再点动升压。操作过程中应密切注意系统压力,避免意外超压。

⑥若不慎意外超压,可打开放水阀,卸除部分压力后重新升压。

(3)使用操作步骤

① 开启放水阀。

②启动电机,在常压下运转5分钟,检查泵的运转是否正常。若无异常响声及阻滞现象,吸、排情况正常且泵排出的工作介质无明显波动,即可关闭放水阀,启动本泵试压。

③当泵的排出压力达到或接近要求压力值时,即应停机。

④试压泵以外的管路也可以安装截止阀和放水阀,与容器隔断,使被测试件处于保压状态。

⑤试压完毕后,打开放水阀卸压,将工作介质放回水箱内。

(4)试压泵的联接尺寸:

在泵的集水器中心线上,离地高度770毫米处,装有工作接头,有关尺寸如图2,请用户按此尺寸安排联接管路。

试压泵的维护和保养

1、试压泵外表、减速箱和传动箱内的润滑油及水箱中的试压介质需保护清洁,不允许有污物和其他杂物。

2、使用的润滑油工作56小时后应当更换。以后每工作500小时更换一次。

3、停用的泵,其内部应进行防锈处理。先把试压介质排净。外露零件外表应涂防锈油。

4、经常注意泵的蜗轮轴向间隙:蜗杆为0.04mm-0.07mm,蜗轮为0.05mm-0.10mm。如不符合此值,需调整通盖、闷盖纸垫或侧盖纸垫。

5、在环境温度0℃以下使用,工作介质为水时应添加防冻剂。

  我厂对产品本着质量,用户至上,重合同, 守信用,诚信服务,实行三包的原则真诚欢迎新老用户光临惠顾!
