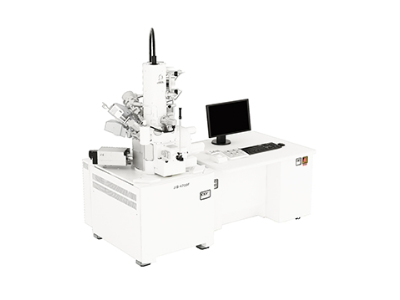

双束加工观察系统

产品价格面议

最小起订量:可售数量:

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
自买家付款之日起 3 天内发货
所在地区:
山东/青岛市
有效期至:
长期有效
最后更新:
2025-05-23 10:13
浏览次数:
0

推荐产品

企业信息

所在地区:山东/青岛市

会员级别:普通会员

企业类型:企业单位 ()

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

青岛博晟通电子有限公司青岛博晟通电子有限公司

  • 联系人:宋(先生)
  • 电话:12562532256
  • 地址:
微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情


  双束加工观察系统,作为一种集成了聚焦离子束(FIB)和扫描电子显微镜(SEM)功能的高科技设备,近年来在微纳加工与观察领域展现出了巨大的潜力和价值。这一系统不仅实现了微区成像、加工、和操纵的一体化,还极大地推动了物理、化学、生物、新材料等多个学科的发展。

  双束加工观察系统的核心在于其独特的双束设计。聚焦离子束(FIB)部分通过加速并聚焦液态金属离子源(如镓离子)产生的离子束,对样品表面进行高精度的刻蚀和沉积。这一过程不仅可用于制备透射电子显微镜(TEM)所需的超薄样品,还可用于芯片修补、线路修改等微纳加工任务。同时,离子束的高对比度成像能力使得系统能够清晰地揭示样品内部的微观结构。

  而扫描电子显微镜(SEM)部分则负责实时观察和监测整个加工过程。SEM通过发射电子束并收集样品表面产生的二次电子和背散射电子,形成高分辨率的图像,从而实现对样品表面形貌和成分的直观。SEM的成像过程不会损害样品,且能提供比离子束更高的分辨率,因此非常适合用于观察和样品的细微结构。

  双束加工观察系统的优势在于其将FIB的精细加工能力与SEM的高分辨率成像能力完美结合。这一系统不仅简化了样品的三维结构和化学成分的重建过程,还通过实时观察和监控加工过程,提高了加工的精度和效率。此外,双束系统还解决了单束FIB中的充电问题,使得系统在观察绝缘材料时也能获得高质量的图像。

  在应用领域方面,双束加工观察系统已广泛应用于材料科学、生命科学、地质学以及微电子行业等多个领域。在材料科学中,它可用于研究材料的微观结构与性能之间的关系;在生命科学中,它可用于观察和细胞内部的精细结构;在微电子行业中,它则可用于芯片中的线路修补和器件结构的表征。

  综上所述,双束加工观察系统作为微纳领域的创新工具,正以其卓越的性能和广泛的应用前景,不断推动着科学技术的进步与发展。
