1 概述

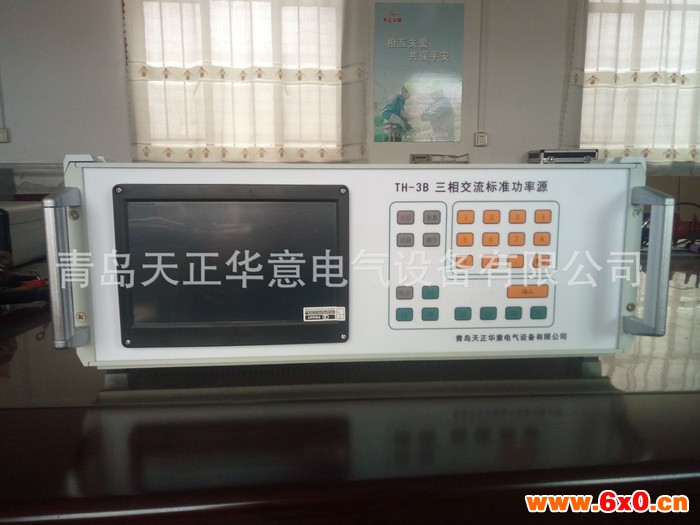

本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 307-2006等的要求而设计的三相0.05(0.1)级表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。

装置具有精度高、工作稳定可靠、操作方便灵活等特点。

2 主要功能及特点

2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

2．3 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

2．4 设有RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。

2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。

2.6 可按电能表检测负荷点或自选点进行电能表校验。

3 主要技术指标

3．1 交流电压量程　　50V、100V、200V、400V、800V 　 最大输出容量　20VA；

3．2 交流电流量程　　0.5A、1A 、2.5A、5A、10A、20A　　最大输出容量　20VA；

3．3 交流电压、电流调节范围 0～120% FS（800V量程0～105% FS）， 调节细度 5×10-5；

3．4 工频交流电压、电流、有功功率准确度 0.05% FS；

3．5 无功功率准确度 0.1% FS；

3．6 电流对同名相电压的相位准确度　　0.050；

3．7 频　率　　调节范围 45～65HZ， 调节细度 0.001HZ，调定值准确度 5×10-5；

3．8 相　位　　调节范围0～359.990， 调节细度 0.010；

3．9 交流电压、电流输出波形失真度　　 ≤0.3%；

3．10 交流电压、电流及功率输出稳定度　 ≤0.01% FS /60s；

3．11 谐波2～31次，幅度0～20%，各次谐波相位细度0.010·N（N为谐波次数）；

3．12 直流电压量程 75mV、75V、150V、300V、500V、1000V 最大输出容量20W；

3．13 直流电流量程　0.5A、1A、2.5A、5A、10A、20A 最大输出容量20W；

3．14 直流电压、电流调节范围0～120% FS（1000V量程0～105% FS），调节细度5×10-5；

3．15 直流电压、电流输出稳定度　 ≤0.01% FS /60s（峰－峰值）；

3．16 直流电压调定值准确度　　　　　　 0.05% FS；

3．17 直流电流调定值准确度　　 　0.1% FS；

3．18 直流75mV输出（负载≥5Ω）准确度 0.1% FS；

3．19电能表测量综合误差 0.05% （脉冲输出：三相额定值=6Hz）；

3．20 工作电源　 单相220V±10%，　50HZ±5%；

3．21 使用环境　 温度200C±100C，　相对湿度≤85%RH；

3．22 体积重量　　约460×430×185mm3，　20kg（豪华型机箱24kg）。
