品牌:TH
起订:111台
供应:111台
| 测量范围 | 100 |
|---|---|
| 测量精度 | 0.05 |

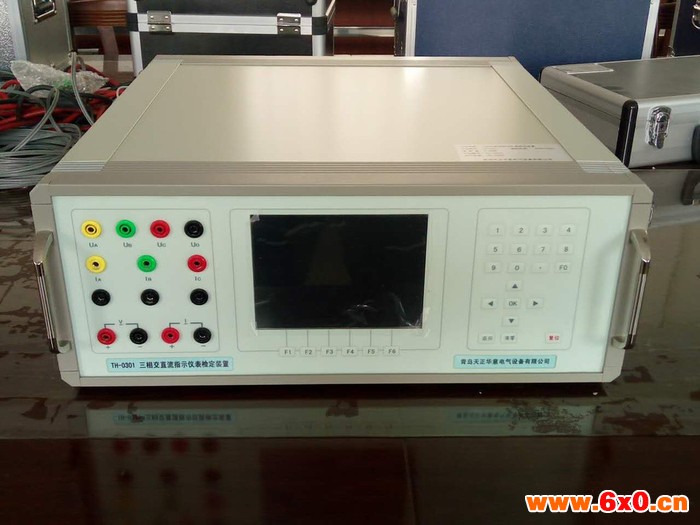

| 名称 | 三相指示仪表校验装置 |
| 外形尺寸 | 158 |
| 显示方式 | 液晶 |
| 信号类型 | 数字式 |
| 颜色 | 白色 |
| 用途 | 生产 |
| 重量 | 20 |
| 执行质量标准 | 国标 |
| 结构型式 | 单元组合式 |
| 驱动能源 | 电动 |
| 品牌 | 天正 |
| 型号 | TH |
| 加工定制 | 是 |
| 是否提供加工定制 | 是 | 类型 | 电子式电能仪表 |
| 基本电流 | 50（A） | 准确度等级 | 0.01 |
| 参比电压 | 50（V） | 电流倍率 | 5 |
| 显示方式 | 液晶屏 | 频率 | 50（Hz） |
| **大电流 | 100（A） | 装箱数 | 1 |
单相交直流指示仪表检验装置 联系人杨东照18669895723-13708956461- 球球号805146545单相交直流指示仪表检验装置功能特点.1.可检定和校准各种单相交直流电压、电流、功率表、交流频率、相位、功率因数表，配用标准线圈还可检定交直流0-1000A钳表。2.本装置体积小、量程宽、功能强、输出功率大。3.采用闭环标准原方式输出，输出电压、电流软升降，设置点一次到位，使用灵活、方便。4.具有各种保护功能，量限程控切换、使用安全可靠。5.备有接口和软件，可使用计算机控制表，也可脱离计算机检表，通过计算机实现自动检表和管理。6.输出量限：交直流电压100mV~1000V，交流电流20mA~100A，直流电流直流电流100μA-30A。，电流**大输出功率60VA，电压35VA。
本装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、**电力公司《交流采样测量装置校验规范》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 596-1999、JJG 307-2006的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
装置具有精度高、工作稳定可靠、操作方便灵活等特点。
不仅有着一堆令人羡慕的头衔，前一段时间它还走出**，代表**电网去为英国人民建设电网呢。
何为柔性直流技术？
柔性直流是继交流、常规直流之后，以电压源换流器为核心的新一代直流输电技术，是目前世界上可控性**高、适应性**好的输电技术。 适用于可再生能源并网、分布式发电并网、孤岛供电、城市配电网的增容改造等。
2 主要功能及特点
2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。
2．2 可自动检验电测量变送器（电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。
2．3 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
2．4 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。
2．5 设有RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
2．6 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。
2．7 可按电能表检测负荷点或自选点进行电能表校验。
3 主要技术指标
3．1 交流电压量程??50V、100V、200V、400V、600V ? **大输出容量?20VA；
3．2 交流电流量程??0.5A、1A、2.5A、5A、10A、20A?? **大输出容量?20VA；
3．3 交流电压、电流调节范围 0～120% FS（800V量程0～105% FS）， 调节细度 5×10-5；
3．4 工频交流电压、电流准确度 0.05% FS；
3．5 有功功率（50V～400V）准确度 0.05% FS；
3．6 无功功率（50V～400V）准确度 0.1% FS；
3．7 电流对同名相电压的相位准确度? 0.050；
3．8 频?率??调节范围 45～65HZ， 调节细度 0.001HZ，调定值准确度 5×10-5；
3．9 相?位??调节范围0～359.990， 调节细度 0.010；
3．10 交流电压、电流输出波形失真度?? ≤0.3%；
3．11 交流电压、电流及功率输出稳定度? ≤0.01% FS /60s；
3．12 谐波2～31次，幅度0～20%，各次谐波相位细度0.010·N（N为谐波次数）；
3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V **大输出容量20W；
3．14 直流电流量程?0.5A、1A、2.5A、5A、10A、20A **大输出容量20W；
3．15 直流电压、电流调节范围0～120% FS（1000V量程0～105% FS），调节细度5×10-5；
3．16 直流电压、电流输出稳定度? ≤0.01% FS /60s（峰－峰值）；
3．17 直流电压调定值准确度?????? ?0.05% FS；
3．18 直流电流调定值准确度????? ?0.1% FS；
3．19 直流75mV输出（负载≥5Ω）准确度 0.1% FS；
3．20 直流测量准确度（用于变送器输出测量） 0.02% FS（电压0～±24V，电流0～±24mA）；
3．21 电能表测量（50V～400V）综合误差 0.05% （脉冲输出：三相额定值=6Hz）；
3．22 工作电源? 单相220V±10%，?50HZ±5%；
3．23 使用环境? 温度200C±100C，?相对湿度≤85%RH；
3．24 体积重量? 约460×430×185mm3，?20kg（豪华型机箱24kg）。
