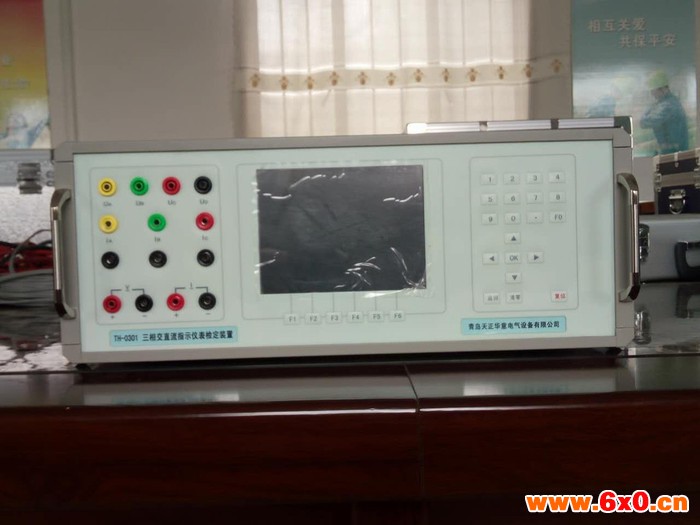

三相交直流电表?变送器校验装置

 供应交直流指示仪表检定装置  三相交直流指示仪表检定装置 交流指示仪表检验装置 电话13708956461

产品概述     本产品是按照**检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》和JJG307－2006的要求而设计的三相 0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。     本装置模拟量输出和模拟量输入的量程，充分考虑了GB/T13729－92、DL/T630－1997和JJG126－95规程中所有的优先和非优先采用值。     采用6.5英寸TFT彩色屏,显示清晰亮丽。装置具有精度高、工作稳定可靠、操作方便灵活等特点。  主要功能及特点 1．可自动检验电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器    输出直流电压（电流）中的纹波含量和响应时间等。    2．可半自动校验多种指示仪表和多功能数显仪表的电压、电流、功率、功率因数、频率等电量。 3. 可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。 4．在测量电压、电流、有功功率时，其准确度为 0.05级 ；由于装置内设有高于60kHz工作频率的数    字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确 度也能保证为0.05级 。因此，    本装置实为一台融电测量变送器、交直流电表、电能表（选项）三大检测功能为一体的高精度、高稳    定度的标准装置。

5．设有RS-232接口。通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结果进行处理    和管理。 6．设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。  主要技术指标 工频交流输出     ?电压量程    50(57.7)、100、200(220)、400(380)、600V，  每相**大输出容量   20VA；     ?电流量程    0.5、1、2.5、5、10、20A，  每相**大输出容量   20VA；     ?电压、电流调节范围    0～120%（800V除外），                 调节细度    5×10－5；     ?电压、电流及功率输出稳定度    ≤0.01%/60s (峰－峰值）；     ?电压、电流波形失真度    ≤0.3%；     ?频率范围    45～65Hz ， 调节细度    0.001Hz；     ?相位范围    0～359.99°，调节细度    0.01°；     ?谐  波      2～31次 ， 幅度0～20%，相位细度    0.01°?N（N为谐波次数）。 直流输出     ?电压量程    75mV、75、150、300、500、1000V**大输出容量    20W；     ?电流量程?  0.5、1、2.5、5、10、20A**大输出容量    20W；     ?电压、电流调节范围    0～120%（1000V除外），                 调节细度    5×10－5；     ?电压、电流输出稳定度    ≤0.01%/60s（峰－峰值）；     ?电压调定值准确度    0.05%；?     ?75mV输出（负载≥5Ω）准确度    0.1%；     ?电流调定值准确度    0.05%。 模拟量输出（选项）          ?电压量程   ±1、±5、±10V；     ?电流量程   ±1、±2.5、±5、±10、±20mA；     ?电压、电流准确度    0.05%。 测量下列电量时的准确度     ?正弦波下工频电压、电流、有功功率及电能    0.05%；     ?正弦波下工频交流无功功率及电能    0.1%；     ?频率（45～65Hz）    5×10－5；     ?电流对同名相电压的相位    0.05°；     ?变送器测量       直流电压    ±1、±5、±10、±20、1～5、2～10、1～3～5、2～6～10V    0.01%；       直流电流    ±1、±2.5、±5、±10、±20、4～20、4～12～20mA     0.01%；       纹 波    1%；       响应时间    40ms。 工作电源    单相 220V±10%，50Hz±5%。 使用环境    温度 20℃±10℃，相对湿度 ≤85%RH。 体积重量    460×450×175mm3，约20 kg。
