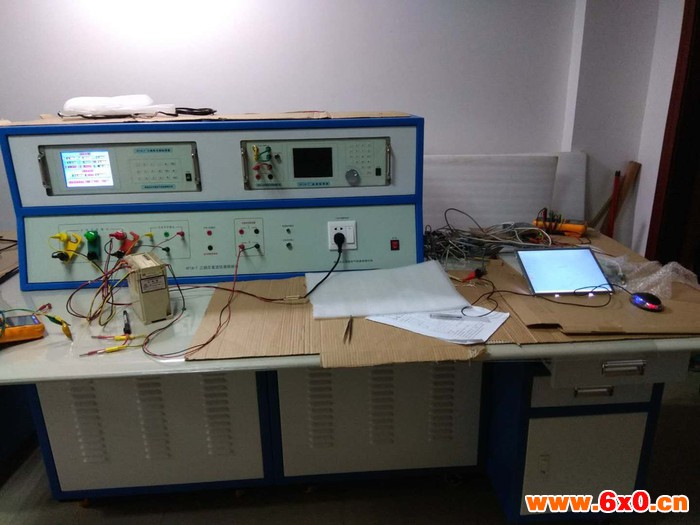

本校验台由程控三相校表源、直流标准源、三相采样式多功能标准表以及配有校表和管理软件的计算机组成。装置的技术指标符合**和行业的相关标准与检定规程。校表源输出稳定、安全可靠、使用方便；标准表**稳定，功能齐全，一表多用。源表与计算机组成的检定系统，对于有相应电量输出信息的被校表能实现自动检定，并给出符合规程要求的检定报告。

2 主要功能及特点

2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．2 可自动检验电测量变送器（电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．3 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

2．4 功放的工作频带为40Hz～1KHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。

2．5 由PC控制本装置进行自动或手动检验，并对结果进行处理和管理。

2．6 电能表自动校验。

3 主要技术指标

3.1 交流输出电压、电流

·电压量程（V）

10、20、50、100、200、400、800；

·电流量程（A）

0.1、0.25、0.5、1、2.5、5、10、25、50、100；

·调节范围   0～120%(800V电压、100A电流量程105%除外)；

·调节细度   0.005%；

·输出电压、电流、功率稳定度≤0.01%/60s（对应50A、100A为0.02%/60s）；

·每相电压**大输出容量     50VA；

·每相电流**大输出容量     100VA；

·正弦波输出时失真度       ≤0.3%；

3.2 输出相位

·电流对同名相电压移相     0.00°～359.99°；

·调节细度                 0.01°；

3.3 输出频率

·调节范围                 45～65Hz；

·调节细度                 0.001Hz；

·调定值准确度             0.01Hz；

3.4 畸变波输出

·谐波次数  2～31次；

·同时含有的谐波个数  0～30个；

·谐波幅度  总谐波的峰―峰值，应不大于以峰―峰值表示的基波额定值（即电压、电流量程）的50%；同时，包括基波在内的畸变波峰峰值应不大于以峰峰值表示的基波额定值的125%；

·各次谐波对基波移相（以基波正过零为参考相位）   0～360°；

3.5 三相相角对称度

·三相四线    相电压之间120°±0.2°；

·三相三线    UAB对UCB  滞后60°±0.2°；

3.6 直流输出电压（不包括辅助量程）

·量程  mV：100、300；

V： 1、3、10、30、100、300、600、1000；

3.7 直流输出电流（不包括辅助量程）

·量程uA： 10、30、100、300；

mA： 1、3、10、30、100、300；

A：  1、3、10、30；

3.8 直流输出容量    **大30W；

3.9 直流输出调节范围和细度

·范围 0～120% ( 1000V电压、30A电流量程105%除外）；

·细度 0.002%；

3.10 直流输出准确度                 0.05%；

3.11 直流满量程输出的稳定度         ≤±0.01% RG/1min；

3.12 纹波及噪声电压引起的误差       ≤±0.01% RG；

3.13 负载从空载到满载引起的误差     ≤±0.01% RG；

3.14 装置的准确度等级               0.05；

测量交流电压、电流的允许误差（5V≤U≤800V, 0.1A≤I≤100A）     0.05%；

测量有功功率、电能的允许误差（50V≤U≤430V, 0.25A≤I≤100A）   0.05%；

测量无功功率、电能的允许误差      0.1%；

相位测量误差                    ±0.05°；

功率因数测量误差                ±0.0002；

3.15 工作电源    单相220V±10%，50Hz±5%；

3.16 使用环境    温度20℃±10℃，相对湿度≤85%RH；
