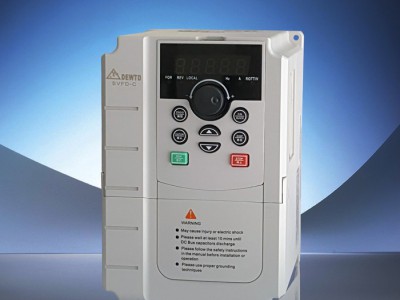

上海台达变频器SVFD022C43D/三相380V/2.2KW电机控制调速器

产品价格1265.00元/台

最小起订量:1 台可售数量:100000 台

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
上海台达
额定电压:
380V
功率范围:
2.2KW
发货时限:
自买家付款之日起 天内发货
所在地区:
上海
有效期至:
长期有效
最后更新:
2019-10-18 22:47
浏览次数:
949

企业信息

所在地区:上海

会员级别:普通会员

企业类型:有限责任公司 (生产型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

台电恒通电气(上海)有限公司

微信客服
【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

额定电压 380V
功率范围 2.2KW
供电电压 低压
频率范围 320
应用范围 矿用
营销方式 厂家直销
品牌 上海台达
型号 SVFD022C43D
加工定制
系列 SVFD-C
质量认证 CCC




产品特色

● 功率范围:0.75KW-400KW;

● 两种控制方式:无PG矢量控制(SVC)、V/F控制;

● 起动转矩:无PG矢量控制0.5Hz/150%(SVC);

● 自动电压调整:当电网电压变化时,能自动保持输出电压恒定;

●  16段速控制及PID控制功能、摆频控制功能;

●  15KW以下变频器内置制动单元,如需快速停车,可直接连接制动电阻;

● 可编程多功能的6路数字量输入、2路模拟量输入、1路继电器输出、2路开路集电极输出;

● 配备RS485串行通讯接口,采用标准Modbus通讯协议;

● 提供外接LED操作面板,实现更方便快捷的操作系统;




产品型号说明




产品应用范围

              SVFD-C高性能,泛用矢量变频器对于纺织机械、塑料机械、食品机械、电工机械、数控机床、陶瓷机械、橡胶机械、制药机械、印刷机械、拉丝机械等行业来说,该变频器为理想选择。


产品技术规范

项目

SVFD-C

输入电压范围

AC380/220V±15%

输入频率范围

47-63Hz

输出电压范围

0~额定输入电压

输出频率范围

0.00~600.00Hz























电机控制模式

无PG矢量控制(SVC)、V/F控制

速度控制精度

±0.5%上限速度(SVC)

转动转矩

0.50Hz/150%(SVC)

运行指令方式

操作面板给定、控制端子给定、串行通讯给定,可通过端子切换

频率给定方式

数字给定、模拟量给定、串行通讯给定、PID给定等,可实现给定的组合和方式切换

过载能力

150%额定电流60S  180%额定电流10S

调速范围

无PG矢量控制:1:100(SVC)

自动载波频率

1.0~15.0KHz,可根据温度和负载特性自动调整

频率分辨率

数字设定0.01Hz  模拟设定:0.1%上限频率

转矩提升

自动转矩提升;手动转矩提升

V/F控制

直线型、多点型、多次幂次方V/F曲线

加减速方式

直线加减速、S曲线加减速,两种加减速时间

瞬时停电处理

瞬时停电时,通过母线电压控制,实现不间断运行

能耗制动能力

7.5KW及以下功率等级内置制动单元,使用外置制动电阻

直流制动能力

起动时直流制动和停机时直流制动,制动时间0.0~50.0S,制动电流0.0~150.0%额定电流

寸动运行

寸动频率范围:0.0Hz~上限频率输出,寸动加减速时间0~3600.0S

自动节能运行

根据负载情况,自动调整输出电压,实现自动节能运行

自动电压调整(AVR)

当电网电压在一定范围内变化时,能自动保持输出电压恒定

多段速控制功能

通过控制端子实现多种8段速运行

功能特性

PID控制功能,摆频控制功能(多种三角波频率控制)

共直流母线

多台变频器共用直流母线,能量自动均衡

转矩控制

无PG转矩控制(STC)

输入端子

可编程数字输入6路,可编程模拟量输入2路,1路电压0~10V,1路电压0~10V或电流0~20mA输入

输出端子

开路电极输出2路;继电器输出1路;模拟量输出1路,分别可选0/4~20mA或0/2~10V

通讯

内置RS485通讯接口,支持Modbus协议

保护功能

过流、过压、欠压、输入输出缺相、输出短路、过热、电机过载、外部故障、AI掉线、失速防止等

选配件

制动组件、面板延长线、电抗器、滤波器、多泵控制器等



使用场所

海拔<1000m,室内,无阳光直晒,无尘埃、防腐性气体、可燃性气体、油雾、水蒸气、滴水、盐雾

环境温度/湿度

-10~+40℃/20-90%RH,无水珠凝结,存储温度-20~+60℃

振动

小于5.9m/s2(0.6g)

保护等级

IP20

冷却方式

强制风冷,带风扇控制





基本配线图







 产品标准规格及尺寸









变频器存储及安装注意事项


    环境温度-5℃~40℃,避免高温多湿,湿度小于90%(不结露)。

   防止电磁干扰,远离干扰源。

   防止水滴,蒸汽,粉尘,棉絮,金属细粉的侵入,防止油,盐,及腐蚀性气体的侵入。禁止安装在含有易燃性气体、液体和固体环境。

   输出侧请勿安装空开、接触器及有关电容或压敏电阻等器件,否则会造成变频器故障,跳保护或元器件损坏。

   变频器须使用独立电源,避免与电焊机等共用同一电源,否则会引起变频器保护或损坏。

   为了冷却及维护方便,须将变频器垂直安装,周围留有足够的空间,保证空气流通顺畅。

   安装壁面应使用铁板等不燃性材料,须避免振动而引起变频器损坏。

   多台变频器安装于同一柜子里,采用上下安装时,注意间距的同时,须在中间加导流隔板。



储存

    储存环境温度-20℃到+65℃范围内;

   储存环境相对湿度在0%到95%范围内(无结露)无尘垢,干燥的位置;

   储存环境中不含腐蚀性气、液体,或者放置在架子上,并适当包装存放;

   变频器长时间存放会导致电解电容劣化,如需长期存放,须保证在1年内通电一次,通电时间至少5小时以上,输入时电压必须用调压器缓缓升高至额定电压值。




售后说明

(一)保修期限为自购买之日起的18个月内。

(二)保修范围

 1.变频器本体。

 2.保修期内,因本公司责任而产生的故障或损坏由本公司免费维修或更换。

  (1)购买后6个月无偿包换;

  (2)购买后18个月内无偿包修。

3.保修期内,由以下情况导致的机器故障或损坏,本公司将收取一定的维修费。

 (1)不按说明书操作或未经允许自行修理及改造所引起的机器故障;

 (2)超出标准规范的要求使用而造成的故障或损坏;

 (3)购买后摔损或放置不当(如进水等)等造成的损坏;

 (4)因地震、火灾,雷击,异常电压或其他人力不可抗拒力量造成的机器损坏。
