苏邦 高温空心桨叶干燥设备 烧碱粉KJG空心桨叶干燥设备



加工定制	是
传热面积	29（m2）
转速	10-20（r/min）
功率	11（kw）
外形尺寸	0.9*5.9*1.2（m）
重量	2000（kg）
品牌	苏邦干燥
型号	JYG-29

产品概述：

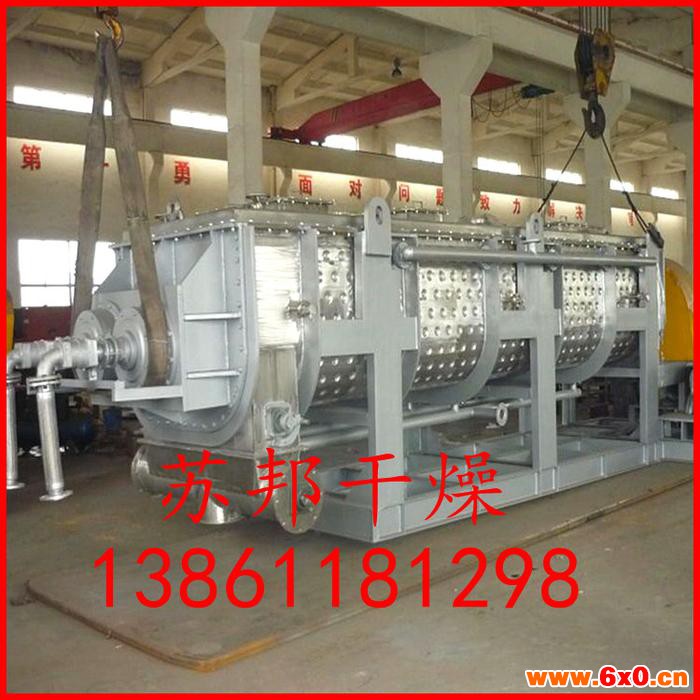

KJG空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶。单位有效容积内传热面积很大，热源是水蒸汽，也可以是液体型：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料，热量损失仅为通过器体保温层向环境的散热。楔型桨叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面。

桨叶干燥机的壳体为W型，壳体内一般安排两根空心搅拌轴。壳体有密封端盖与上盖，防止物料粉尘外泄。出料口处设置一挡扳，保证料位高度，使传热面被物料覆盖而充分发挥作用。热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。

工艺流程：

产品特点：

1、 浆叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，设备非常节能。

2、 浆叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，缩短了处理时间，极大地减少了建筑面积及建筑空间。

3、处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。常用介质有：水蒸汽、导热油、热水、冷却水等。 既可连续操作也可间歇操作，可在很多领域应用。

4、环境污染小：不使用携带空气，粉尘物料夹带很少。

5、操作稳定：由于楔型浆叶特殊的压缩--膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯度很小，从而保证了工艺的稳定性。

典型物料:

产品技术参数：

特性参数表
型 号	KJG-48	KJG-52	KJG-62	KJG-68	KJG-73	KJG-81	KJG-87	KJG-95	KJG-110
传热面积m2	48	52	62	68	73	81	87	95	110
有效容积m3	3.54	3.96	4.79	5.21	5.78	6.43	7.39	8.07	9.46
转速范围r.p.m	10-20	10-20	10-20	10-20	5-15	5-15	5-15	5-15	5-10
功 率kw	30	30	45	45	55	55	75	75	95
器体宽A mm	1474	1474	1651	1652	1828	1828	2032	2032	2210
总宽B mm	1854	1854	2134	2134	2286	2286	2438	2438	2668
器体长C mm	4724	5258	5410	5842	5461	6020	5537	6124	6122
总长D mm	7772	8306	8865	9296	9119	9678	9119	9704	9880
进出料距E mm	4420	4954	4953	5384	5004	5562	5080	5664	5664
中心高F mm	1066	1066	1220	1220	1220	1220	1220	1220	1220
总高G mm	2032	2032	2362	2362	2464	2464	2566	2566	2668
进汽口N吋	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)2	(2)2	(2)2
出汽口0吋	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)2	(2)2	(2)2

操作规程：

1、开机前检查

（1）各油杯中加满润滑脂，启动电机空转，听噪音是否正常，若不正常，应检查出异常噪音的来源，并加以排除。

（2）开启热源：如热源为导热油炉，依次开启油泵、电加热管（检查筒体、管道连接处、进出口处是否泄露或堵塞，压力是否正常，温度计是否灵敏，若有异常情况立即停止加热：如热源为导热油炉，立即停止加热，再停止油泵），然后排除故障。

（3）检查电控柜各仪表、按钮、指示灯是否正常，检查接地线路是否良好，有无漏电、短路现象存在。

2、闭合电源开关，启动电机，干燥机开始旋转工作。

3、物料干燥完成后，先关闭热源，待物料冷却后，电机正转出料。

4、整机运行及整机未完全停止运行时，严禁将手或其他物品伸入干燥机内。

设备日常护理：

1、 干燥机加热和冷却时需缓慢地进行，用户庆根据物料情况采取适当的升、降温速度。

2、 机器运转过程中，可更具实际需要调节主轴的转速。

3、 为保证干燥机正常进行，在蒸汽进口管路上必需安装压全阀或减压阀。

4、 通常干燥需要一定时间，但由于物料性质、进出口的含湿量不同以及干燥介质的温度不同具体时间需按实际情况定。
