产品价格86000.00元/台
最小起订量:1 台可售数量:
加工定制 | 是 |
---|---|
适用物料 | 通用 |
功率 | 18(kw) |
水分蒸发量 | 40-70(kg/h) |
进风量 | 1150(m3/h) |
品牌 | 苏邦 |
型号 | XSG-4 |
XSG型旋转闪蒸干燥机
一、概述
XSG型旋转闪蒸干燥机广泛适用于化工、医药、建材、食品等行业的颗粒状、粉状、膏糊状和滤饼状假团聚物料的分散和干燥。具有占地面积小、能源消耗低、热效率高可连续大批量生产的优点。干燥主机设有旋转切削装置,干燥物料经剪切、旋转、碰撞、摩擦等作用,使物料粉碎细化,呈高度分散状,达到高效快速蒸发水份的效果。
XSG型旋转闪蒸干燥机设有空气过滤器,以此达到热空气的洁净度,为食品行业的卫生要求提供生产条件。该机设置旋风分离收料。另外,并增加了布袋除尘收料,以此提高物料回收率。提高企业经济效益。
XSG型旋转闪蒸干燥机可根据用户需要或生产要求,配套蒸汽或燃煤热风炉为干燥热源,以此满足不同行业的需要。
二、产品结构与工作原理
1、产品结构

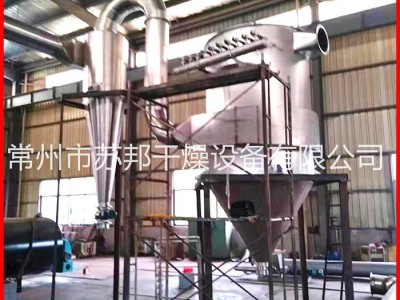

XSG型旋转闪蒸干燥机(见图示一)分别由干燥主机、加料器、热源装置(热风炉或蒸汽管道)、空气过滤器、鼓风机、旋风分离器、布袋除尘器、引风机等关键部件组成。干燥主机内设旋转切削装置,对滤饼状假团聚物料以及大颗粒物料的切削粉碎。随着旋切装置的运转,使被干燥物料经旋转呈旋粉状,加快了对湿物料的水份蒸发,提高干燥效果。
2、工作原理
XSG型旋转闪蒸干燥机工作时,被干燥物料经加料器进入干燥主机的干燥室,并随同旋转装置一同旋转,过滤空气经鼓风机输入热风炉,热空气随引风机作用进入干燥室,与湿物料进行热交换。干燥物料经分级器进入旋风分离器进行收料,粉尘物料随引风进入布袋除尘器,由除尘器设置布袋对粉尘物料的捕集,经脉冲收料,湿热空气由引风机排出机外,以此完成干燥的全过程。
三、基本参数与技术指标
型号 名称 | 单位 | XSG-4 | XSG-6 | XSG-8 | XSG-10 | XSG-12 | XSG-14 | XSG-16 |
水份蒸发量 | kg/h | 40-70 | 80-150 | 150-250 | 230-420 | 300-600 | 500-800 | 600-1000 |
蒸汽压力 | Mpa | 0.6~0.8 | ||||||
干燥器内径 | mm | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 |
进风温度 | ℃ | 145~180 | ||||||
主轴旋转转速 | r/min | 500~700 | ||||||
总功率 | KW | 18-25 | 25-35 | 32-40 | 47-55 | 56-65 | 68~78 | 75-90 |
风量 | 立方/小时 | 1150~ 2000 | 2450~ 4500 | 4450~ 7550 | 7000~ 12500 | 10000~ 18000 | 16000~ 24000 | 22000~ 30500 |
风压 | Pa | 4000~8000 | ||||||
主机高度 | m | 4.2 | 5.2 | 5.6 | 6.2 | 7.0 | 7.8 | 8.0 |
占地面积 | ㎡ | 20 | 28 | 35 | 40 | 52 | 70 | 80 |
注:表中水份蒸发量以含水量为<40%的淀粉,终水份为13.5%为计算依据 |
