输电线路故障智能诊断系统

一、产品描述：

我国用电用户基数大，可想而知电网输配电线路的压力，其负荷是非常大的。由于输电线路规模庞大，容易遭受气候环境、人为破坏等影响，不定时就容易出现短路跳闸、接地等故障，造成突发停电事件，影响人们用电正常情况，为此深圳特力康科技有限推出了一款输电线路故障智能诊断系统，它可以实现精确定位发生故障的区域，大大地提高人工巡检的效率，帮助电网运维人员快速找到故障点。

二、工作原理：

输电线路故障智能诊断系统由分布式故障诊断装置和系统主站两部分组成。分布式故障诊断装置分布安装于输电线路的导线上，监测输电线路故障发生时刻的故障行波电流与工频故障电流，同时将这些并通过4G网络上传到系统主站。系统主站使用数学模型对装置上传的故障信息报文进行、比对、判断，结果存储在服务器中数据库中，并通过将信息发送给专工。可以通过浏览器登录到系统主站查看故障点的信息和故障波形。

三、产品功能：

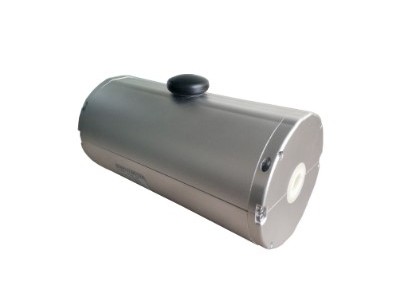

输电线路故障智能诊断系统不同于传统行波定位系统，其核心部件——分布式故障诊断装置安装于输电线路导线上，可以实时捕捉故障瞬间的行波。其故障定位基本过程描述如下:

1.根据工频故障电流确定故障区间。

2.在确定的故障区间实施行波准确定位。

3.对于复杂网络结构的输电线路，在分支点处可安装分布式故障诊断装置，将复杂网络划分为一些简单的单线结构，之后仍采用上述方法:先利用工频故障电流定位故障区间，再在故障区间内实施行波定位。

4.由于不同原因(雷击、非雷击等)引发的输电线路跳闸故障，其故障网络通道特性各不相同，这些不同会在同时形成的故障行波中得到体现。

四、技术参数：

故障定位

故障区间定位可靠性：≥95%

故障位置定位误差：≤100米

有效检测线路长度：≤30公里

行波传感器宽带：1kHz~2MHz

行波采样率:≥MHz

行波电流测量范围：150A~20kA

行波电流连续记录时长：≥500μs

一般规范

环境温度：- 40℃~ +85℃

环境相对湿度：0~ 100%RH

大气压力：86kPa ~ 106kPa

储存温度：- 40℃ ~ +85℃

风速：0km/h ~ 100km/h

线路负荷：系统耦合取电正常工作电流范围20~ 1000A

兼容性：能耐受500kV强电场、强磁场，具有可靠稳定的电磁兼容能力

五、总结：

输电线路故障智能诊断系统是一款能够准确出输电线路故障位置的一款科技产品，能够帮助供电部门实现远程配电线路故障检测的自动化，提升输配电端供电水平。依靠普通的人力去检查故障点，不仅费时还费力，输电线路故障智能诊断系统的使用安装，就能够很好的解决这个问题。

如你有需要求来电联系深圳特力康科技有限任哈哈：手机码13682351635（微信同可加）; :1920671927; 座机：0755-29500762

官网：//www.sztlk.com

定制产品，报价为市场当前发布时参考区间价，实际价电议。

六、注意事项：

1，应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；

2，应注意避免太阳能板受外界较强冲击，造成太阳能板破损；

3，安装时应尽量让太阳能板对着阳光方向；

4，安装设备时应关断电源开关，在安装完成后再打开带能源开关；

5，严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
