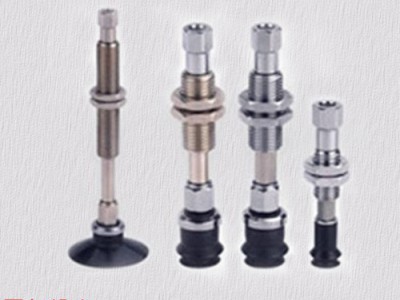

TAIYO气动元件

产品价格60.00元/件

最小起订量:1 件可售数量:1000 件

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
台湾WERMIS/韩国TPC/日本CKD
材质:
不锈钢合金
缸径:
2-50
发货时限:
自买家付款之日起 天内发货
所在地区:
广东/东莞市
有效期至:
长期有效
最后更新:
2019-11-08 23:24
浏览次数:
817

企业信息

所在地区:广东/东莞市

会员级别:普通会员

企业类型:个体经营 (贸易型)

已  缴 纳:¥0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

【温馨提示】来电请说明在【六叉零B2B】看到我们的,谢谢
产品详情

材质 不锈钢合金
缸径 2-50
气缸数 6-50
用途 吸附
重量 3.5kg
品牌 TAIYO
型号 ZPT02UNJ-B3-A8
加工定制
理论作用力 3000(N)
最大力距 4500N(Nm)

在产品包装、物体传输和机械装配等自动作业线,使用真空吸盘来抓取物体的案例越来越多。柔而有弹性的吸盘可以很方便地实现诸如工件的吸持、脱开、传递等搬运功能,并确保不损坏其作用之对象。而吸持力靠真空系统维持,真空的产生可以是由电动机、真空将=浆以及各种真空器件所组成的真空系统来提供,也可以由压缩空气通过真空发生器所产生的二次真空来提供。前者需要配置独立的真空系统,而后者可以利用一般生产过程中已有的空气压缩系统。因此,特别在各种包装作业过程中,利用二次真空方法显得十分方便、经济。

    真空发生器的原理是:压缩空气通过收缩的喷嘴后,从喷嘴喷射出的高速飞流卷吸周围的静止流体和它一起向前流动,从而在接受室形成负压,诱导二次真空。这样的真空系统,尤其对于不需要大流量真空的工况条件更显出它的优越性。作者在 《大气喷射器的真空发生机制及其主要参数的设计》一文中对真空发生器的结构及参数设计进行了详细的分析,可以根据所需的真空度设计出所需的真空发生器。

      用真空吸盘来抓取物体,可以根据物体的不同形状来实现任意角度的传递。以下将从两种特殊位置,即水平和垂直两个方向,对真空吸盘的受力进行动态分析。

1 真空吸盘安装方位

    真空吸盘用于两种不同位置工作时的安装方位。在吸盘水平安装时,除了要吸持住工件负载外,还应该考虑吸盘移动时因工件的惯性力对吸力的影响。而吸盘垂直安装时,吸盘的吸力与吸盘与工件间的摩擦力有密切关系。

2 受力分析

    真空吸盘良种工作情况下的力学模型,参数说明如下:ΔPu为真空度;Fv为垂直负载;Aw为有效面积;Fh为水平负载;Pd为密封面的表面压力;Fr为摩擦力;Ad为密封面积;Ad为密封面积的受力;F为负载力;μ为真空吸盘与工件间的摩擦系数;Fs为吸力;Fa为加速度力;x、y为真空吸盘受力分析坐标。

    由真空吸盘工作原理及上述受力可知,要满足正常的吸持物体的要求,即能够正常作业的条件为:Fd=Pd·Ad>0,且水平安装时Fr= Fd?μ>Fh,垂直安装时Fr= Fd?μ>Fv。设,已知被吸持物体重mkg,真空度为ΔPu,则Fs=ΔPu?Aw。再设旋转角度φ ,旋转半径r,重力加速度g,夹持时间t,Fs1为静态吸力,Fs2为动态吸力。

a. 静态负载计算:

为静态吸力:Fs1=fv=mg;当取安全系数为n时,Fs1=nmg

b. 动态负载计算:

当真空吸盘处于水平位置时,受力处于平衡状态,即:

∑Fx=0Fh-Fr=0 即 Fh=Fr

∑Fy=0Fv+Fd-Fs2=0

即 Fd=Fs2-Fv

因为摩擦力Fr等于密封面积的受力和摩擦系数的乘积,即:

Fr=Fd?μ=(Fs2-Fv)?μ

又因为垂直负载力Fv等于物体质量与加速度的乘积,当真空吸盘处于垂直位置时,受力处于平衡状态。

3 吸盘的选用

    上面即为真空吸盘吸持物体时所需要的动态吸力计算公式。对面积大的吸吊物,重的吸吊物,有振动的吸吊物或要求快速搬运的吸吊物,在应用公式时,必须计及工作环境系数、安全系数。实际中,为防止吸吊物脱落,通常使用多个吸盘进 行吸吊,此时应注意使这些协同工作的吸盘合理配置,使吸吊合力作用点与被吸吊物的重心尽量靠近。
