拓普牌全自动抗干扰精密介质损耗测量仪工作原理分析

全自动抗干扰精密介质损耗测量仪工作原理

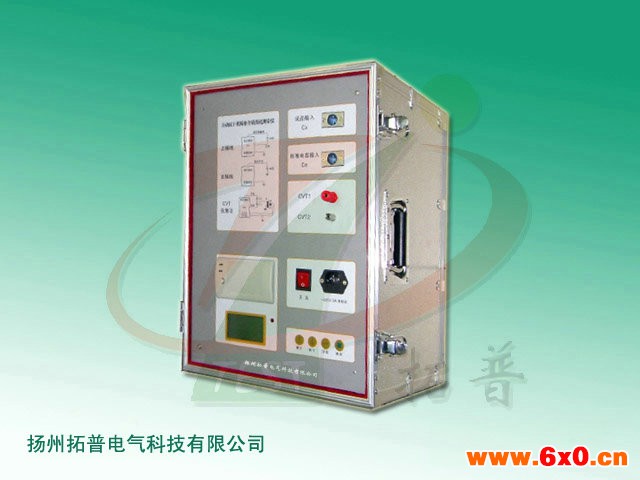

    扬州拓普电气科技有限公司专业生产的TPJSC-D型自动抗干扰精密介质损耗测量仪主要用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
    启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线和内/外标准电容的设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。
    CVT测量：CVT隔离开关断开，低压隔离开关接通输出低压。测量C2时，CVT倒线开关接通，C2接入试品通道，用C1作标准电容测量C2。
