MAYR制动器899.000.0210V37W1*160Nm

来源:网络  作者:网络转载   2019-10-10 阅读:844

  德国mayr在安全离合器、伺服联轴器和安全制动器领域提供shi界ling先的技术。多年的经验和发展以及应用zui优化解决方案的能力使MAYR成为安全离合器市场的ling导者。shi界范围内大量知名的机械制造商信赖MAYR高品质的驱动和控制零件以及MAYR完备的驱动解决方案。MAYR以创新和经济的解决方案而闻名,建立了动力传动的标准。MAYR一直主张提供更好的解决方案给客户,使得其闻名全球。



   mayr制动器是电磁组件,符合 DIN VDE 0580 标准的 要求,根据欧盟机械指令开发、制造和测试。在产品的安 装、运行和维护过程中必须遵守该标准的各项要求。 mayr ® 生产的 ROBA®-topstop® 制动器可防止重力负载 轴意外倒下或坠落。  ROBA®-topstop® 制动器适用于电力驱动的工业机 器和系统。  如需将其应用于如防卫技术或医疗设备领域,请与 mayr ® 协商。  不适用于易爆区域  不适用于内燃发动机应用。



  mayr制动器899.000.0 型 ROBA®-topstop® 制动器在出厂时已 安装好。束紧环 (9) 中的圆柱头螺钉 (10) 已分别 对准螺旋塞 (16)。

功能作用:

1、稳定电流原理 根据 EN ISO 13849-2 附录 A.2“基本安全原理列表”,此 处采用的功能原理属于能量分离原理的应用。通过断开能 量源才能达到安全状态,从而满足相应的安全要求,例如 断电或紧急停机时。

在断电的状态下多个压缩弹簧压向衔铁盘(21)。衔铁盘 (21) 和法兰 (13) 之间的转子 (22) 被安装的摩擦片夹 紧,从而实现制动。转子 (22) 通过齿部与轴 (7/8/32) 或 胀紧套 (1) 形锁和地连接在一起 通过对线圈施加线圈额定电压,线圈架 (20) 中会产生磁 力。衔铁盘 (21) 克服弹簧压力被吸到线圈架 (20) 上。转 子松开,制动器释放。胀紧套 (1) 或轴 (7/8/32) 可自由 转动。

 2、安全的制动功能 在制动器的使用寿命期间,在动态强度范围内设计压缩弹 簧可避免弹簧力损耗。 在一个弹簧失灵时,可用制动力矩不会降低超过 20%。 可采取以下措施达到所需制动力矩:  使用多个压缩弹簧  使用回旋距离小于弹簧线径的压缩弹簧。如果出现 断线,回旋处也不会彼此缠绕。因此压缩弹簧的预 紧便不会意外降低,从而确保制动力矩。

 3、释放监测装置 ROBA-topstop® 制动器按标准配有经过厂家设定的释放 监控装置。 功能描述: 集成的释放监控装置在衔铁盘吸合(释放)或降下(闭 合)时探测衔铁盘的位置,并发出信号。 从吸合到降下,衔铁盘会移动约 0.4 mm 的一段距离。在 通电状态下,衔铁盘吸合,位于线圈架上。制动器空闲, 释放监控装置的电路闭合(常开触点功能)并发出信号。 如果电磁断开,压缩弹簧会挤压着衔铁盘从线圈架朝向转 子移动。如果制动器有制动力矩,释放监控装置关闭,不 会发出信号。 客户方必须执行信号评估和状态切换这两个检测。 由此避免电机在制动器闭合时移动,以及随之造成的制动 器受损。可安全起动下一程序步骤。

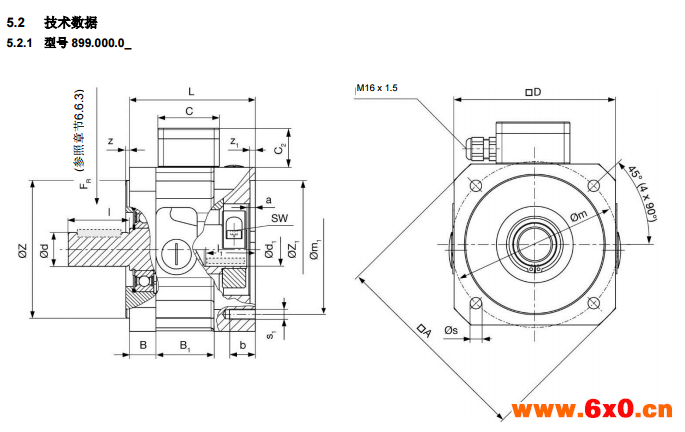

mayr制动器899.000.0 型技术数据:

1、应用条件:

 使用地点的安装尺寸和连接尺寸须与制动器的尺寸 相一致。  磁线圈设计用于 100% 的相对工作周期  环境温度为 40 °C 时制动器外壳上的温度可达到 60 °C。 环境温度较高时,如在驱动电机安装时,运行中的 温度可达 80 °C 至 100 °C,制动器外壳的温度也 会升高。客户方需采取防护措施,避免人员接触到 然后被烫伤。  制动力矩取决于制动器相应的运转状态。  外部部件的表面在出厂时经过磷化处理,形成了一 个防腐基面。在会受到天气状况影响的室外或极端 环境条件下使用制动器时请采取额外的防护措施, 如喷上保护涂层。

注意:在腐蚀性环境条件下和/或较长时间停机 时,转子可能会生锈和卡住。 用户须采取相应的应对措施。



2、环境温度:

– 20 °C 至 +40 °C 技术数据适用于给定的温度范围内。

 注意:温度接近或低于冰点时,力矩可能因冷凝 而急剧降低,或转子可能冻住。用户须采 取相应的应对措施,如升温。



3、绝缘材料等级 F (+155 °C) 电磁线圈绝缘组件的绝缘材料等级应至少为 F (+155 °C)。

4、防护类型 (机械)IP54:在已安装状态下可防尘与防触摸保护,以 及防止四面八方的喷溅(取决于客户方的安装)。

5、噪声排放 ROBA®-topstop® 未做减噪处理。在开关衔铁盘时,由于 衔铁盘对于线圈架或衔铁盘对于转子的撞击脉冲,开关噪 声可能会达到 90 dB(A)。此制动器不适用于噪声敏感的应用。

此信息版权归上海维特锐所有,如需要了解更多详情,请点击首页:德国mayr
