TPXZB系列变频串联谐振试验成套装置设计原理与功能特点

    扬州拓普电气科技有限公司专业生产的拓普牌TPXZB系列变频串联谐振试验成套装置运用嵌入式微电子技术和数字信号处理技术，采用人性化彩色液晶屏显示，具有功能强大、操作简单等优点。
    拓普电气在高压谐振试验领域自主研发的变频调压软件技术优于国内高压试验行业，利用这一技术采用16位精细变频、10KHz载波频率、SPWM和进口原装IPM整体模块设计制造的变频串联谐振耐压试验装置，完全符合国家有关高压试验的规程和要求。
    TPXZB变频串联谐振耐压试验装置广泛适用于电力、铁路、钢铁、石化、矿山、输变电装备制造、高校科研院所等行业对大容量、高电压电容性试品进行交流耐压试验。包括6、10、35、110、220kV等电压等级高压交联电缆的交流耐压试验，以及电力变压器、发电机、互感器、套管、GIS及其它开关等常见电气设备的交流耐压试验。

工作原理
    该变频串联谐振试验装置应用串联谐振原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和被试品电容C发生谐振，谐振电压即为试品上所加电压。
    通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品C上，通过改变调频控制器的输出频率，使回路处于串联谐振状态。回路的谐振频率取决于被试品电容C和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。

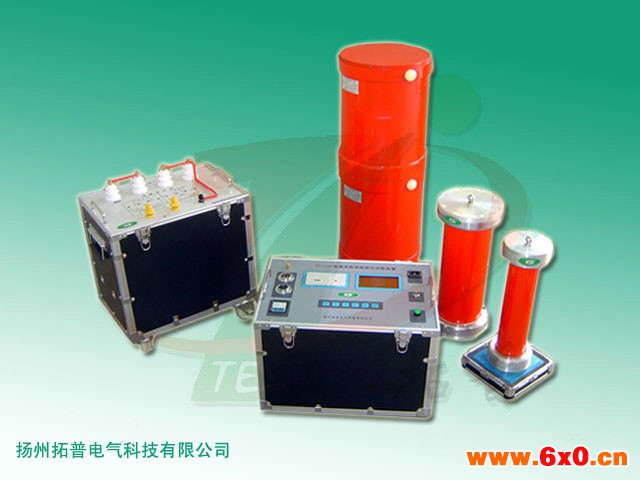

系统构成
1、变频电源：既可改变其输出频率，又可改变其输出电压，给谐振回路提供电源。
2、励磁变压器：隔离主机电源与谐振回路电源，并升高主机的输出电压。
3、谐振电抗器：与被试品构成串联谐振回路，可配置多节电抗器，使用时通过不同的串并联组合，实现不同的电感量以适用不同的试验条件。
4、电容分压器：测量被试品上的电压，并作为采样信号反馈给变频电源主机。
5、补偿电容器：当被试品电容量很小时，通过在试品上并联一个补偿电容器以满足试验要求。（根据客户要求选配）

功能特点
1、该串联谐振试验设备采用彩色液晶屏显示试验数据、试验状态，具有操作步骤提示功能。
2、可灵活分段设置试验电压、试验时间，设置找频范围。
3、试验结果能计算出被试品电容值，可打印相关试验数据。
4、单件设备体积小、重量轻、便于进行现场试验。
5、该试验装置具有自动试验和手动试验两种试验方法，操作方便。
6、该串联谐振试验装置安全可靠性高，系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全。

技术指标
1、功率电源电压：AC 380V±10%、50Hz
2、仪器工作电源：AC 220V±10%、50Hz
3、谐振输出容量：0～8000kVA（根据用户试验需求定制）
4、谐振试验电压：0～1000kV（根据用户试验需求定制）
5、输出频率范围：30～300Hz
6、频率调节灵敏度：0.1Hz
7、不稳定度：≤0.05%
8、输出电压波形：正弦波
9、波形畸变率：＜0.5%
10、测量精度：＜1级
11、系统噪声：≤60db
12、保护响应时间：1us
13、环境温度：-15℃～50℃
14、相对湿度：≤90%
15、海拔高度：≤2000m
