钢筋锈蚀仪机内操作界面及数据分析软件

钢筋锈蚀仪机内操作界面及数据分析软件:

           设置界面           检测界面             锈蚀查询

           数据查询           传输设置              锈蚀数据阵列

        九级灰度电位图标        锈蚀彩色数据色谱        锈蚀等值区色谱

相关设备路面构造深度测定仪

钢筋锈蚀仪主要特点：
测试操作简便，读数快而准，结果以数字或图形方式显示；
钢筋锈蚀程度分9级灰度或色彩图形显示；
测量数据可以选串口或USB方式传输到PC机数据处理软件进行分析；
软件界面简洁，操作简单，强大的分析处理功能，可直接生成检测报告；

钢筋锈蚀仪技术参数：

1.测量电位：±1000mV

2.测试精度：±1mV

3.测点间距：1-100cm

4.数据存储容量：5400个测区/228000个测点数据

5.测量面积：8100m2

6.工作环境要求

环境温度：0℃～＋40℃,避免长时间阳光直接爆晒

相对湿度：<90%RH

电磁干扰：无强交变电磁场

7.电源

6节5号LR6（碱性）普通电池,供电时间大于30小时

8.液晶显示屏分辨率：160×128

9.体积、重量

主机体积：185mm×180mm×85mm   主机重量：400g

电极尺寸：φ30mm×180mm

探头重量：100g

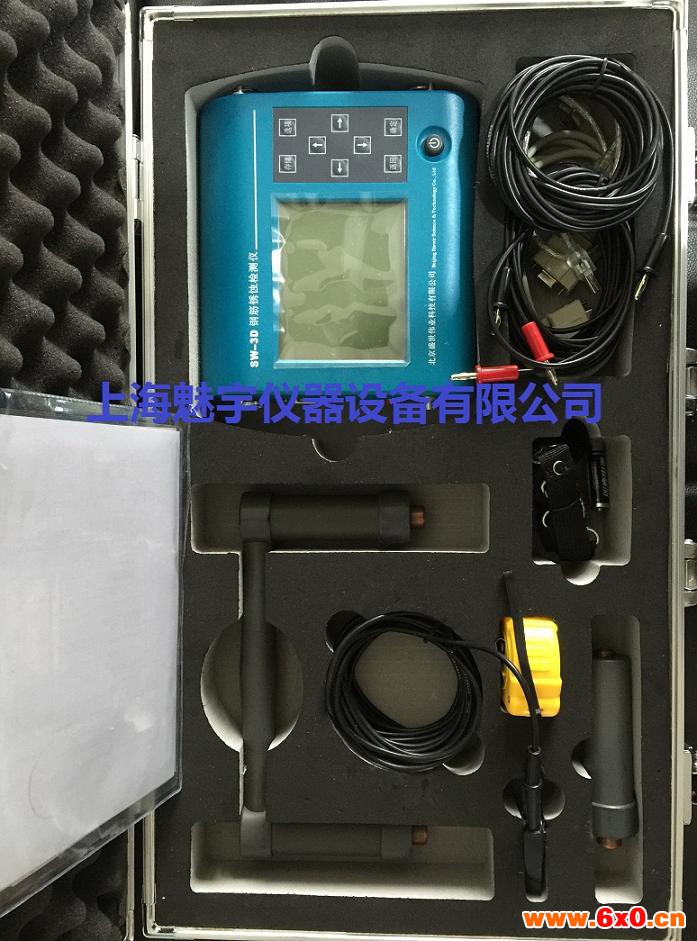

钢筋锈蚀仪 仪器配置：

钢筋锈蚀仪用于无损测量混凝土结构中钢筋的锈蚀程度。本仪器主要利用电化学测定方法（半电池电位法或梯度电位法）对混凝土中钢筋的锈蚀程度进行无损测量，具有锈蚀测量、数据分析、结果存储与输出等功能，是一种便携式、测量、使用方便的智能化锈蚀检测仪。

注意：该检测仪可采用两种方法检测，即半电池电位法（须凿开混凝土）或梯度电位法（不需凿开混凝土）

操作方法：
■按下电源开关，仪器通电，预热30分钟。
■按“平衡”健进行初始调零。
■按“设置”健设定修正系数，修正系数K根据应变计灵敏度系数Ki设置，修正系数K为2/Ki，按“确定”健退出。
■根据实际测量要求，确定测量桥的联接方式并接好测点。
■按下“平衡”开关 ，利用仪器上和接线箱的调零电位器对测点逐点进行初始调零，如果调不到0，则应记录下初始平衡值。
■开始测量：本仪器采用逐点测量逐点记录方式，即使用数字按钮测点切换开关，一点一点手动测量并在专用表格上记录下每点测量值。
■测量完毕后，关闭电源。

维护与保养：
■移动搬运时应防止剧烈振动、冲击、碰撞和跌落，放置地点应平稳。
■非专业人员不得拆装仪表，以免发生不必要的损坏和误操作造成人员伤害。
■禁止用酒精或强溶剂（如苯、硝基类油）擦拭仪器机壳和面板，请使用干燥的软布擦拭仪器面板。
■本仪器属于精密测量仪器，应置于清洁、干燥及无腐蚀性气体的环境中。
■在使用端子时，请勿大力拧螺丝以免脱扣或将螺纹拧花，保证接线牢固即可。
■为了避免刮伤仪器，请勿使用尖锐的工具。

注意事项：
■仪器及被测试件应正确接地。
■工作环境：温度：0～+40℃、湿度30～85% 。避免阳光直射，无强磁场干扰和腐蚀性气体。
■测量前，应检查保险丝是否损坏。
■本仪器应由被授权人员操作。

工作原理：

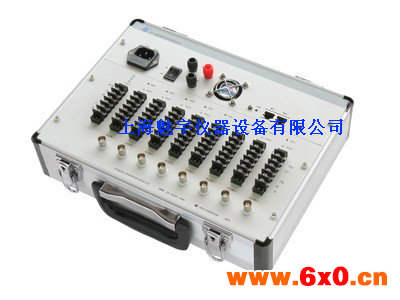

专门用于测量结构或部件的静态应变的仪器装置叫做静态应变仪。 静态应变仪用电学方法测量不随时间变化或变化极为缓慢的静态应变。它由测量电桥、放大器、显示仪表和读数机构等组成。贴在被测构件上的电阻应变计接于测量电桥上。构件受载变形时，测量电桥有电压输出，经放大器放大后由显示仪表指示出相应的应变值。静态电阻应变仪每次只能测出一个点的应变。进行多点测量时可配以预调平衡箱。所有测点的应变计均预先接在平衡箱各点上，然后靠开关逐点转换接入应变仪。

特点：
■所有数据采集仪的电源统一由电源控制器集中供电，解决了用户现场仪器供电难的困扰。
■采用高速ARM处理器，配合独特的软硬件信号处理技术和硬件隔离技术，系统具有极强的现场抗干扰能力。
■大容量的电子硬盘，可存储多达几十年的数据，配合功能强大的软件，用户可以很轻松的对数据进行管理。
■接入方式有：全桥、半桥、1/4桥（公用补偿片）等方式。
■每个测点可分别自动平衡。
■测点切换采用进口高性能光继电器和机械继电器两种，方便用户选择。
■内置Q-FAN温度控制系统，进一步减少温度对测量结果的影响。

简介：
该仪器是专门为野外测量量身定做的仪器，该系统的特点是所有采集箱由电源控制模块统一供电，解决了野外现场仪器供电难的问题。USB接口，即插即用，方便可靠。同一台计算机可控制256台仪器同时工作，仪器间的通讯距离可达200m，采样频率2Hz, 高速ARM处理器，配合自主研发的软硬件信号处理技术，提高了系统的稳定性，大大增强现场抗干扰能力。内置Q-FAN温度控制系统，进一步减少温度对测量结果的影响。大容量电子硬盘，采样过程中可无需计算机参与，直接将测试数据储存到仪器中，交直流供电。该系统在国内采用ARM处理器和高性能AD转换器，以及配合自主研发的软硬件信号处理技术，提高了系统的稳定性，使系统具有极强的现场抗干扰能力。并且可以同时接入不同的传感器，可对力、荷重、压力、扭矩、位移等进行测量。

参数：
■单台采集箱测点数：16。
■单台计算机可控制zui大侧点数：4096。
■采样频率：2Hz（4096测点采样时间仅需0.5秒）。
■扩展方式：串行（无线、光纤可选）。
■zui大采集箱间距离：200m。
■显示/控制方式：计算机。
■测量范围：应变0~±19999με。
■供桥电压：2V（DC）。
■零点漂移：±4με/4小时；±1με/℃。
■测量点数： 每台计算机可控制256台数据采集仪,每台数据采集仪可测16点。
■应变片电阻值：50～10000Ω任意设定。
■zui高分辨率：1με。
■系统不确定度：不大于0.5％±3με。
■自动平衡范围：±15000με（应变计阻值的±1.5%）。
■长导线电阻修正范围：0.0～100Ω。
■电源：AC 220V （±10%） 50Hz（±2％）。
■使用环境： 适用于GB6587.1-86-Ⅱ组条件。
■电源控制器：220V±10％ 50Hz（±2％），功率150W。
■外形尺寸：320mm（长）×260mm（宽）×100mm（高），超薄手提箱，便携式。

特点：
■采样方式多样：单次采样、定时采样、连续采样。
■显示方式灵活：表格显示、时域曲线显示，可同时显示多个窗口，每个窗口可显示8个测点数据。X-Y记录仪方式绘制滞回曲线。
■视图实时增加数据和减小数据量，方便用户实时观测，同时提供单双光标读数据功能，并实时计算zui大值、zui小值等统计值。
■数据快速定位功能，对于长时间监测的工程，数据量很大，通过快速定位功能，可以很方便的找到需要的数据。
■数据标记，用户可以对感兴趣的数据加上标记，这样可以在各块数据间进行灵活定位，节省操作时间。
■导入导出平衡结果，方便用户继续测试。
■应变花计算：提供两片直角、三片直角、扇形、等角、伞形等应变花计算。
■可根据用户要求，将数据导入EXCEL、TXT文件。
■可根据用户的喜好，选择喜欢的界面风格。
