感应耐压试验装置选型依据参考

来源:网络  作者:网络转载   2019-10-10 阅读:728

产品别称
三倍频发生器、三倍频感应电压发生器、三倍频电源发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪.

感应耐压试验装置简单介绍
由三相五柱变压器(或三台单相变压器)、单相调压器、电抗器及控制部分组成。根据用户要求,外形可为整体式,也可为分体推移式。


产品用途
   1、广泛用于对电压互感器作倍频感应耐压试验;
    2、对电力变压器进行分相的倍频感应耐压试验;
    3、对其它感应线圈式的电气产品作倍频感应耐压试验

技术参数
   1、输入电压:三相380V 50HZ
    2、输出电压:单相0~300V/0~500V(连续可调) 频率:150HZ
    3、输出容量:5KVA及以上 谐波失真:<5%-8%
    4、空载运行时间:≤5分钟
    5、额定电压下的被试品持续时间:40秒

典型型号参数说明:
额定容量:(根据用户选型)

型号规格 额定容量(KVA) 输入电压(V) 输入电流(A) 输出电压(V) 输出电流(A) 输出频率(Hz) 重    量(kg)
5KVA/300V 5 380 7.6 300 16.7 150 28
5KVA/500V 5 380 7.6 500 10 150 28
10KVA/300V 10 380 15.2 300 33.3 150 45
10KVA/500V 10 380 15.2 500 20 150 45
15KVA/500V 15 380 22.8 500 30 150 60
20KVA/500V 20 380 30.4 500 40 150 75
30KVA/500V 30 380 45.6 500 60 150 95
50KVA/500V 50 380 76 500 100 150 135

试验方法
1、试验
    (1) 在对被试品进行倍频感应耐压试验前,应先对本装置进行空载试验,检查装置是否完好。
空载试验接线示意图: 操作步骤:
    确认接线无误后输入三相电压;打开控制箱电源开关,绿色信号灯亮(如不亮,请将调压器手柄回至零位);然后按下启动按钮,红色工作灯亮,此时可开始旋转调压器手柄进行升压,观察电压表,直到电压表达到满刻度为止。在此过程中无异常情况说明该装置正常,应立即将调压器手柄回至零位,并断开电源,空载试验完毕。
2、试验
    (1)按下图将三倍频电源发生器,控制箱、电抗器(需要时接入)和被试品连接好;

(2)仔细检查所接线路,确认被试品与本装置接线正确无误后输入三相电压。操作步骤与空载试验步骤基本相同;当升压至被试品所需电压值时,应停止升压,并持续40秒;如无异常情况出现,说明被试品此项试验合格,此时应立即将调压器手柄回至零位,并迅速断开三相电源,试验完毕。

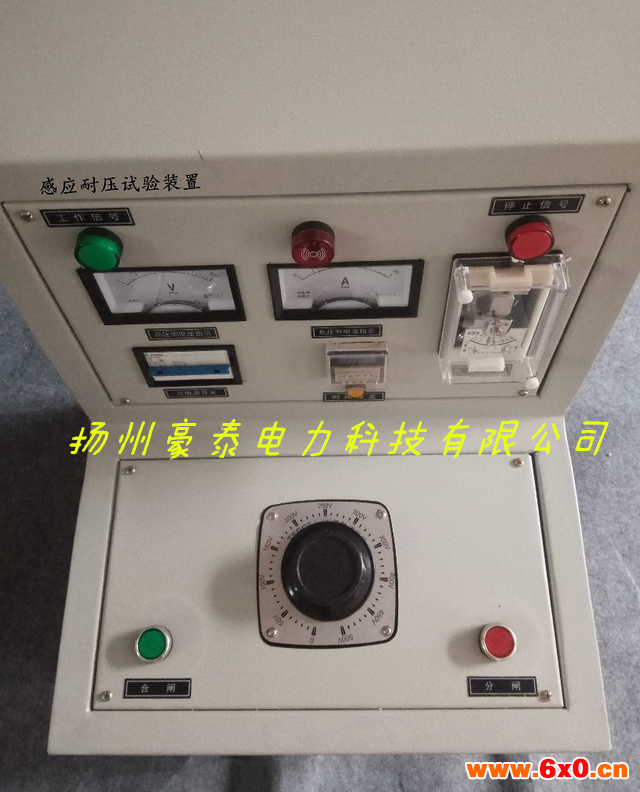

整体式三倍频电源发生装置
操作步骤
    1、本装置空载试验
将三相380V电源直接接在装置背面的“A、B、C”输入端子。试验方法与分体式三倍频电源发生装置的空载试验方法相同
    2、负载试验
   (1)将三相380V电源直接接在装置背面“A、B、C”输入端子:将被试品的两端分别与背面“a、x”输出端子相连接;接好接地线;
   (2)接通电源,将调压器手柄回至零位处,电源指示灯(绿灯)亮;按下红色按钮,接触器合上,工作指示灯(红灯)亮;
   (3)顺时针均匀旋转调压器手柄,并密切注视输出电压表,当升到所需电压值时,打开计时开关,(时间继电器按试验要求设定为040),开始计耐压时间;
   (4)如无异常情况出现,40秒后听到计时声音,立即反向旋转调压器手柄至零位;按上红色停止按钮,接触器断电,工作批示灯灭,绿色信号灯亮,此时应迅速切断输入三相电源,试验完毕。

七、注意事项

1、本装置设有过流保护,出厂时按额定输出电流的80%整定好,用于小负载时,应根据负载实际情况重新整定;当升压过程中出现过流或击穿现象时,过流保护动作,可保护被试品,不致使被试品的事故扩大,此时也应立切断输入三相电源,不致使三倍频电源发生装置受到损坏。
    2、在试验过程中,如被试品的电容量不大时,补偿电抗器一般不需接入线路。如被试品电容电流过大时,则应将补偿电抗器两端与被试品两端并联(见接线示意图),进行电流补偿,从而提高整个试验回路的功率因数,降低输出电流。
    3、因该装置是在超饱和状态下工作,因而接入三相线路的时间应尽量短,一般不超过五分钟。试验被试品时,试验时间不能超过40秒;
    4、在使用分体式三倍频电源装置时,控制箱中的接触器线圈电压为三倍频电源发生器输出电压的1/3,不能用50HZ电源试用。
    5、本装置所配电抗器只允许在试验电压互感器时配套使用,当被试品的电压超过一定范围时,应另选配电抗器(可在订货时加以说明)。

扬州豪泰为您提供感应耐压试验装置,三倍频感应耐压试验装置选型依据参考,欢迎大家前来咨询,谢谢。
