压力变送器接线方式?广州恒压供水压力变送器

来源:网络  作者:网络转载   2019-10-10 阅读:658

压力变送器接线方式?恒压供水压力变送器
压力变送器现场安装图      压力液位变送器接线图        压力变送器怎么调零
压力变送器接线图            压力变送器接线实物图         两线制压力变送器接线
压力变送器接线               液位变送器接线图                变送器接线

两线制、三线制、四线制压力变送器接线方式

图 1 为二线制变换器的接线图。 直流电源 U( 24V )通过两根线向现场的变换器供电,同时这两根线又是输出信号( 4~20mA )的传输线。输出的电流信号需经过标准电阻 RL=250Ω 转换为电压 UL=IRL= ( 1~5 ) U 送至控制器。 这种二线制变换器的特点是只用于检测信号而没有控制功能。

二线制变换器的连接图

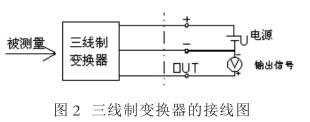

三线制变换器的接线图如图 2 所示,电流输出系统除了两根电流传输线以外,还有一根电源线向变压器提供电源。 三线制就是电源正端用一根线,信号输出正端用一根线,电源负端和信号负端共用一根线。 其供电大多为 DC 24V , 输出信号有 DC4-20mA ,负载电阻为 250Ω 或者 DC0-10mA ,负载电阻为 0-1.5kΩ ;有的还有 mA 和 mV 信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同。

三线制变换器的接线图



由于 DC4-20mA 、 DC 1-5V 信号制的普及和应用,在控制系统应用中为了便于连接,就要求信号制的统一, 为此要求一些非电动单元组合的仪表, 如在线分析、 机械量、 电量等仪表, 能采用输出为DC4-20mA 信号制,但是由于其转换电路复杂、功耗大等原因,难于全部满足上述的三个条件而无法做到两线制,就只能采用外接电源的方法来做输出为DC4-20mA 的四线制变送器了。 四线制变送器供电大多为 AC 220V ,也有供电为 DC24V 的。 输出信号有 DC 4-20mA , 负载电阻为 250Ω , 或者 DC 0-10mA , 负载电阻为 0-1.5kΩ ; 的还有 mA 和 mV 信号,但负载电阻或输入电阻,因输出电路形式不同而数值有所不同,如图 4.3 所示。

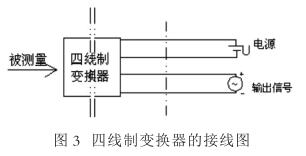

四线制变换器的接线图

输入接收仪表的是电流信号, 如将电阻 RL 并联接入时,则接收的就是电压信号了。 由于各种变送器的工作原理和结构不同,从而出现了不同的产品,也就决定了变送器的两线制、三线制、四线制接线形式。
