马弗炉温度控制器使用说明

来源:网络  作者:网络转载   2019-10-10 阅读:964

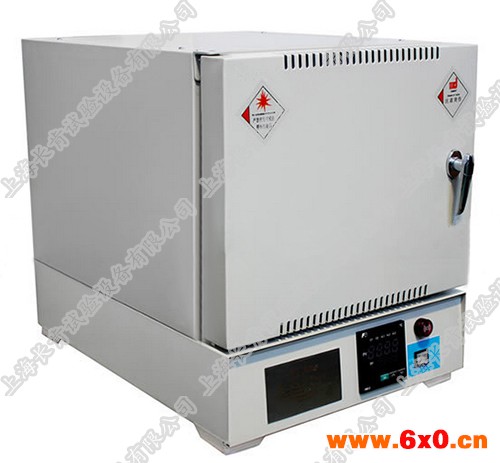

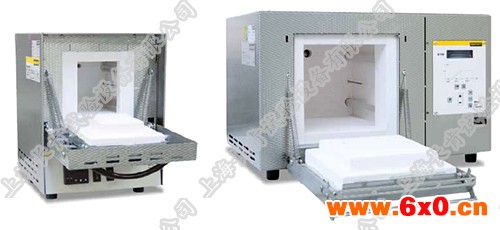

       BZ-4-10一体式马弗炉箱式电阻炉的温度控制器,采用智能型温度控制仪表BZ-PCD-E6000,BZ-PCD-E6000系列温度控制器,其外型美观、功能齐全,操作简单。



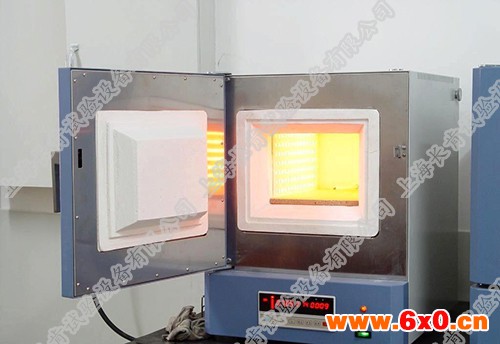

                    马弗炉--上海长肯试验设备有限公司



一、操作及使用方法



       1.控制器上电,显示窗上排显示“分度号和版本号”,下排显示“量程值”约3秒后进入到正常显示状态。



       2.温度及恒温时间的参看与设定

       1)若无恒温定时功能:

       点击“设定”键,进入到温度设定状态,显示窗下排显示提示符“SP”,上排显示温度设定值(先个位值闪烁),可通过移位、增加、减小键修改到所需的设定值;再点击“设定”键,退出此设定状态,修改的设定值自动保存。在此设定状态下若1分钟之内无任何键按下,控制器会自动返回到正常显示状态。

       2)若有恒温定时功能

       点击“设定”键,进入到温度设定状态,显示窗下排显示提示符“SP”,上排显示温度设定值(先个位值闪烁),修改方法同上;再点击“设定”键,进入到恒温时间设定状态,显示窗下排显示提示符“ST”,上排显示恒温时间设定值(先个位值闪烁);再点击“设定”键,退出此设定状态,修改的设定值自动保存。

当恒温时间设为“0”时,表示没有定时功能,控制器连续运行,显示窗下排显示温度设定值;当设定时间不为“0”时,显示窗口下排显示运行时间或温度设定值(参见七.内部参数表-2中的运行时间显示模式(参数ndt的值)),当显示运行时间时,下排个位小数点点亮,等测量温度达到设定温度后,定时器开始计时,下排个位小数点闪烁,计时时间到,运行结束,显示窗下排显示“End”,蜂鸣器嘀、嘀声鸣叫1分钟后停止鸣叫。运行结束后,长按“减小”键3秒可重新启动运行。

注:在计时过程中若增大温度设定值,则仪表从0开始重新计时,若减小温度设定值,仪表继续保持计时。



马弗炉--上海长肯试验设备有限公司



       3.传感器异常报警

       若显示窗上排显示“---”,表示温度传感器故障或温度超过测量范围或控制器本身故障,控制器自动断开加热输出,蜂鸣器连续鸣叫,报警灯常亮,请仔细检查温度传感器及其接线。

       4.上偏差超温报警时,蜂鸣器嘀、嘀声鸣叫,“ALM”报警灯常亮;下偏差报警时,蜂鸣器嘀、嘀声鸣叫,“ALM”报警灯闪烁,若由于改变温度设定值而产生超温报警,“ALM”报警灯点亮,但蜂鸣器不鸣叫。

       5.蜂鸣器鸣叫时可按任意键消音。

       6.“移位”键:在设定状态点击此键可使设定值移位闪烁修改。

       7.“减小”键:在设定状态点击此键可使设定值递减,长按此键可使设定值连续递减。

       8.“增加”键:在设定状态点击此键可使设定值递加,长按此键可使设定值连续递加。

       9.在设定状态下若1分钟之内无任何键按下,控制器会自动返回到正常显示状态。



二、系统自整定



       当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲,用户在进行系统自整定前请充分考虑此因素。

       在非设定状态下长按“移位/自整定”键6秒后进入到系统自整定程序,“AT”指示灯闪烁,自整定结束后该指示灯停止闪烁,控制器会得到一组更佳的系统PID参数,参数值自动保存。在系统自整定过程中长按“移位/自整定”键6秒后可中止自整定程序。

       在系统自整定过程中若有上偏差超温报警,“ALM”报警灯不亮,蜂鸣器也不鸣叫,但加热报警继电器会自动断开。在系统自整定过程中“设定”键无效。在系统自整定过程中无论是否有恒温时间设定,控制器显示窗下排总是显示温度设定值。



三、温度内部参数的参看与设定



       长按设定键约3秒,控制器显示窗下排显示密码提示符“Lc”,上排显示密码值,通过增加、减小和移位键,修改到所需的密码值。再点击设定键,若密码值不正确,控制器自动返回到正常显示状态,若密码值正确,则进入到温度内部参数设定状态,再点击设定键可以依次修改各个参数。再长按设定键3秒,可以退出此状态,参数值自动保存。



内部参数表 -1

参数指示

 参数名称

参数功能说明

(范 围)出厂值

Lc-

密码

“Lc=3”时可查看并修改参数值。

0

ALH-

上偏差

超温报警

当“温度测量值>温度设定值+HAL”时,报警灯常亮,蜂鸣器鸣叫(参见五.4),断开加热输出。

(0~100℃)

30

ALL-

下偏差

超温报警

当“温度测量值<温度设定值-ALL”时,报警灯闪烁,蜂鸣器鸣叫。

(0~100℃)

0

T-

控制周期

加热控制周期。

(1~60秒)  注1

P-

比例带

时间比例作用调节。

(1~1200) 35

I-

积分时间

积分作用调节。

(1~2000秒) 300

d-

微分时间

微分作用调节。

(0~1000秒) 150

Pb-

零位调整

修正传感器(低温)测量时产生的误差。

Pb=实际温度值-仪表测量值

(-50~50℃)

0

PK-

满度调整

修正传感器(高温)测量时产生的误差。

PK=1000*(实际温度值-仪表测量值)/仪表测量值

(-999~999) 0

注1:型号为PCD-E3002/7(继电器输出)的控制器,其加热控制周期的出厂值为20秒,其它型号为5秒。



马弗炉--上海长肯试验设备有限公司



内部参数表 -2

参数指示

参数名称

参数功能说明

(范 围)出厂值

Lc-

密码

“Lc=9”时可查看并修改参数值。

0

ndA-

温度

报警方式

0:只有温度上偏差超温报警;

1:同时有温度上、下偏差超温报警;

(0~1) 0

ndt

定时方式

0:无定时功能;

1:有定时时间设定,且达到设定值(开始恒温定时)时,显示屏下排显示运行时间;

2:有定时时间设定,则显示屏下排显示运行时间。

(0~2)  0

Hn-

恒温计时方式

0:分钟计时;1:小时计时

(0~1) 0

EH-

定时结束是否继续恒温控制

0:定时结束后关断加热输出;

1:定时结束后继续恒温控制。

(0~1) 0

nP-

大功率输出

加热输出的大功率百分比。

(0~100%) 100

Co-

关断加热输出偏差

当“温度测量值≥温度设定值+Co”时,关断加热输出。

(0~100) 50

SPL-

小温度

设定值

温度设定值的小值。

(0~50) 0

SPH-

大温度

设定值

温度设定值的大值。

注2

Addr

通讯地址

本机通讯地址。

(1~32) 1





      了解更多马弗炉设备相关资讯请微信关注“CK共享实验室”。
