Acrel-2000电力监控系统在杭州远洋中心的应用

来源:网络  作者:网络转载   2019-10-10 阅读:686

安科瑞 鲍静君

江苏安科瑞电器制造有限公司

摘要:基于目前科学技术飞速发展,人们对电力资源的依赖越来越广泛,而现阶段电力系统的运营成本还相对较高,因此完善电力系统各方面的工作已经势在必行。电力监控系统在整个电力系统中具有重要的作用,它能够有力的电网管理工作效率,降低电力系统的运营成本,本文通过杭州远洋中心电力监控系统的应用介绍电力监控系统在商务写字楼中的应用。



关键字:电力系统;数据采集;商务;写字楼;企业公园



0、引言

  配电自动化,是项集计算机技术、数据传输技术、控制技术、现代化设备及管理于体的综合信息管理系统。其目的是提高供电可靠性,电能质量,向用户提供服务,降低运行费用,减轻运行人员的劳动强度。

  随着电力网络的不断发展,用电负荷的持续增长,各种新型负载不断涌现,用户更加关注电能质量问题,同时也对电能质量提出了更加严格的要求。用户需要更加有效的电力监控管理解决方案来应对上述变化带来的挑战,以实现配电系统持续可靠、低耗的运行。本文通过对杭州远洋中心电力监控的建设,介绍电力监控系统在商务写字楼中的应用。



1、项目概述及建设目标

  远洋中心位于杭州市中心,属于拱墅区的核心位置,位于京杭大运河畔,南临大关路、西临丽水路、北临大浒街、东临上塘路高架。至武林广场和市政府约4公里,车行时间约15-20分钟;东面距杭州火车东站约6.5公里,西面距杭州西溪湿地仅约10公里,处于地理位置非常优越的主城区。远洋中心打造20万方的企业公园,是杭州城北的商务标杆。

  整个项目包括B03地块、B04、B05以及B06共4个地块,其中B03包括B03-1、B03-2设计套电力监控系统,B04、B05以及B06设套电力监控系统。

  本电力监控系统中,监控要求主要有以下几个方面:

  (1)数据采集及处理:通过间隔层单元实时采集现场各种电力参数、开关量及温度量、电度抄表等;

  (2)画面显示:全部设备的位置状态、变位信息、保护设备动作及复归信息、直流系统及所用变系统的信息、各测量值的实时数据、各种告警信息、计算机监控系统的状态信息;

  (3)记录功能:具有对各种历史数据的记忆功能,以供随时查询、回顾、打印。

  (4)报警处理:用户可以按照自己的意愿分类、筛选报警,并将报警归纳于不同的报警窗口中,根据不同的报警级别,采用推出画面、光显示、条纹闪烁及不同声音级别的音响进行报警;

  (5)应具有完善的用户管理功能,避免越权操作;

  (6)历史曲线显示:可显示存于历史数据库中的任意模拟量、电度量以及母线电压任意时间的历史波形图;

  (7)报表打印功能:可召唤打印、定时打印各种历史数据,运行参数,事故报告统计,电度量统计报表,主接线图,负荷曲线。



2、电力监控系统的设计

  在监控系统的设计中,要充分考虑客户的实际需求,以及电力系统的实际结构、电力系统的实际载荷能力等因素,进而合理的选择监控设备,这既有利于减少系统运作的成本,同时也有利于系统功能的实现。

  低压配电回路的实时监控,有利于用电管理。另方面,电力监控系统不仅能够准确的表示出回路的用电状况,它还具备网络通讯等功能,能够与计算机、串口服务器等设备进行组合,及时的显示各个配电回路的运作状态,当电力系统的负载越标时,电力监控系统能够迅速报警,发出语音提示。另外,电力监控系统还能够生成报表、曲线图等统计信息,便于有关人员分析各部分的用电状况,使整个远洋中心的用电活动更加可靠。

2.1 系统结构

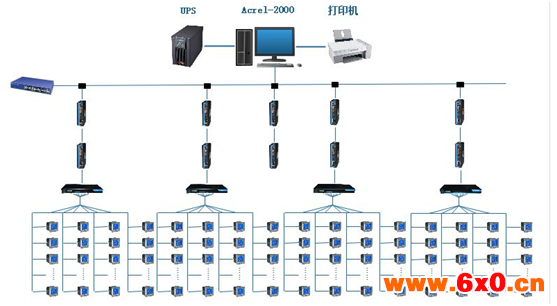

  依据远洋中心的配电情况和配电室分布情况,电力监控系统建设采用分层分布式结构,系统包括:站控管理层、网络通讯层、现场设备层。系统网络结构下图所示:

  其中1#配电室运行参数通过485总线直接接入1#配电室值班室,2#配电室运行参数通过光纤传输至1#配电室值班室。站控管理层管理人员与计算机进行人机交互的直接窗口,对采集的现场各类数据信息计算、分析与处理,并以图形、数显、声音等方式反映现场的运行状况,是系统的上层部分。主要由系统软件和必要的硬件设备,如工业级计算机、打印机、UPS电源等组成。

  通讯层使用的设备为工业串口服务器。该层是数据信息交换的桥梁,负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时,转达上位机对现场设备的各种控制命令。

  现场设备层主要是连接于网络中用于电参量采集测量的各类型的仪表等,也是构建该配电系统必要的基本组成元素。根据本项目的实际特点,在本项目方案设计时为低压配电回路进线回路设计ACR330ELH,出线回路设计PZ系列智能仪表,实现进线回路电压、电流、功率、功率因数、电度、谐波等电参量,实现出线回路电压、电流、功率、功率因数、电度等电参量,并对每个回路断路器分合闸状态进行监测。

2.2监控系统软件功能设计

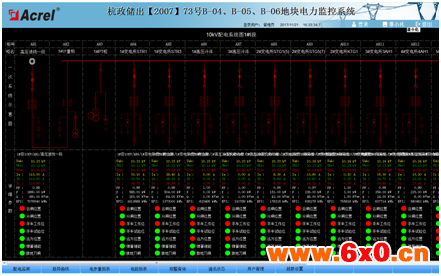

  系统依据客户实际需求进行设计,并实现了次主接线图界面显示;电参量遥测及电参量越限报警;事件记录;系统运行异常监测;故障报警及操作记录;报表查询与打印;系统负荷实时、历史曲线,用户权限管理等主要功能。

2.2.1数据的采集与处理

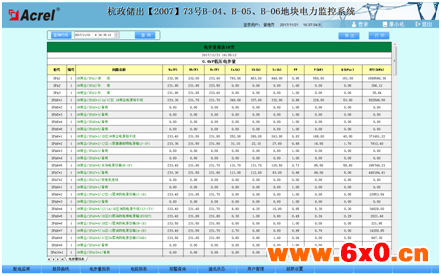

  数据采集主要包括模拟量以及开关量的采集。模拟量的采集主要是对线路电压、电流、功率、功率因数、频率、电能质量等信息进行采集,开关量的采集则主要是对断路器、隔离开关、接地闸等设备的工作状态,以及断电保护、运行故障等报警信息进行采集,实现远程数据的本地实时显示。数据处理主要是把按要求采集到的电参量实时准确的显示给用户,达到配电监控的自动化化和智能化要求,同时把采集到的数据存入数据库供用户查询。

2.2.2数据记录

  电力监控系统的数据记录功能主要就是对断路器分合状态以及保护动作的前后顺序进行记录,它要求系统中有足够的内存空间,进而长时间的、大量的对数据信息进行记录和存储。其次,电力监控系统的数据记录功能也包括对故障信息的记录,即对故障发生时的实时电流、实时电压等数据进行记录存储。由此可见,数据记录功能可以通过对保护装置工作状态的记录,以及对故障信息的记录,准确的反映出系统中存在的问题,从而便于工作人员解决。

2.2.3远程操作

  电力监控系统的远程操作包括远程监视、远程通信、远程调控等环节,实现了电力系统的远程控制,使工作人员可以远程对电流、电压等信息进行观测,对系统故障进行分析,对保护装置的状态进行评估,更便于工作人员在远程对隔离开关等设备进行操作,大大减少了工作人员的工作量,不过,在供配电设计中不仅要有电力监控系统,还要设计人工操作系统,当电力监控系统出现故障时,可以人工进行处理。

2.2.4用电管理

  为了实现对本商城内各回路用电量的监管,系统设计了用电管理报表,系统通过对有功电度的采集,按照回路名称的不同,自动生成日报表、月报表和年报表并有报表打印功能,并可对某回路的某时间段内的用电量进行查询,可以帮助物业建立有效的用能管理考核制度。通过系统的建设和制度的建立,使各入驻商铺管理人员节能意识大大提高,有效的节约了商城的管理办公能源消耗。



3、供配电设计中应用电力监控系统的意义

  综上所述,电力监控系统帮助用电单位提率、减少损失、降低运营成本,电力监控系统能够有效确保电网管理效率、缩小电力运营成本,也成为供配电设计中不可或缺的重要组成部分。电力监控系统的通信、故障报警、数据存储记录等功能使得工作人员在实际工作中更加方便,可以通过人机操作界面, 直接了解到电力系统的运行状态,并能迅速传递出操作指令,由于监控设备对数据的传递都是通过网络传输来实现,因此,不同的电力监控系统可以设计不同的组网方式,确保数据信息能够迅速、的进行传输。另方面,在供配电设计中运用电力监控系统,应该根据实际情况选择监控设备。般的电力监控系统通常都采用具有远程通信、远程观测以及远程控制等功能的设备,而些电力监控系统则需要选择功能更加齐全的智能设备。

  能管理。另方面,电力监控系统不仅能够准确的表示出回路的用电状况,它还具备网络通讯等功能,能够与计算机、串口服务器等设备进行组合,及时的显示楼内各个配电回路的运作状态,当楼内电力系统的负载越标时,电力监控系统能够迅速报警,发出语音提示。另外,电力监控系统还能够生成报表、曲线图等统计信息,便于有关人员分析楼内各部分的用电状况,使楼内的用电活动更加安全,从而保证楼内人员的生命安全,提高办公人员的工作效率。
