1.仪器简介
GC-MS 6800是天瑞仪器精心打造的一款高性价比气相色谱质谱联用仪，具有完全的自主知识产权，拥有多项技术，可广泛应用于高分子材料、环境保护、电子电器、医药、石油化工、食品安全、纺织皮革等多行业中有害物质的检测。

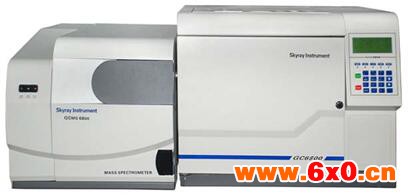

图1 GC-MS 6800气相色谱质谱联用仪外观图
2．实验部分
2.1 测试原理
采用固体吸附剂富集密闭空气中的VOCs，将吸附管置于热脱附仪器中。经气相色谱分离后，用质谱进行检测。通过与待测目标物标准质谱图相比较和保留时间进行定性，外标法定量。
2.1 主要仪器设备、耗材和试剂
GC-MS 6800 气相色谱质谱联用仪，配有EI（江苏天瑞仪器股份有限公司）；
TD-100热脱附仪（Markes）；
6种苯系物标准品（1000μg/ml，甲醇溶液，北京坛墨质检科技有限公司）；
甲醇（HPLC级，Merck）；
氦气，纯度≥99.999%（空气化工）；
空气采样泵（北京市劳动保护科学研究所）。
2.2 仪器测试条件
传输线温度：130℃：吸附管初始温度：35℃：吸附管脱附温度：325℃：吸附管脱附时间：3min;聚焦管脱附温度：325℃;聚焦管脱附时间：5min;一级脱附流量：40mL/min；聚焦管老化温度：350℃；干吹流量：40ml/min;干吹时间：2min。
色谱柱： DB-624，30m×0.25mm×1.4μm （Agilent）；
柱箱程序升温条件：初始温度50℃，25℃/min 升至230℃保持8min；
气质接口温度：230℃；
离子源温度：230℃；
载气流速：1.0mL/min；
电离方式：EI；电离能量：70eV；
溶剂切除时间：4min；
测定方式：TIC（FULL SCAN）定性（扫描范围：40-350amu）。
3．测试结果
3.1 6种目标物组分定性结果

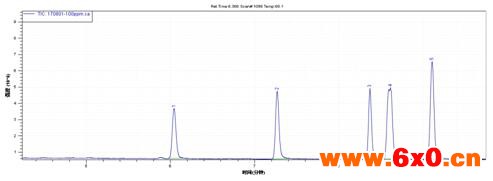

图2. 6种目标物总离子流色谱图
1 .苯 2.甲苯 3. 乙苯 4. 对间二甲苯 5. 邻二甲苯

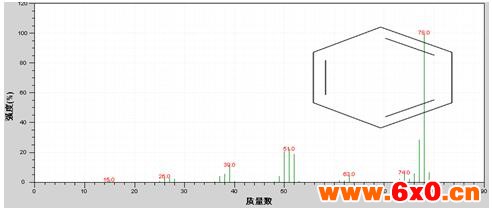

苯质谱图
甲苯质谱图
乙苯质谱图

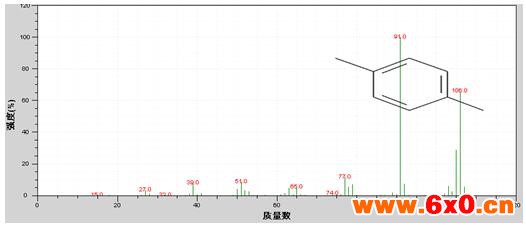

对二甲苯质谱图

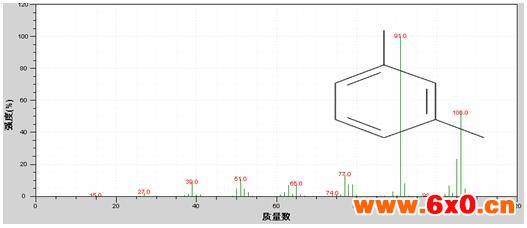

间二甲苯质谱图

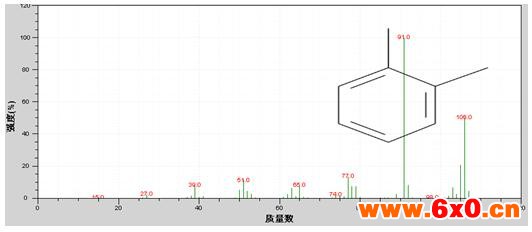

邻二甲苯质谱图
表1. 各目标物基本测试信息
| 化合物 | CAS号 | 特征离子 |
| 苯 | 71-43-2 | 77，78，91 |
| 甲苯 | 108-88-3 | 91，92，65 |
| 乙苯 | 100-41-4 | 91，105，106 |
| 对二甲苯 | 106-42-3 | 91，105，106 |
| 间二甲苯 | 108-38-3 | 91，105，106
|
| 邻二甲苯 | 95-47-6 | 91，105，106 |
3.2 样品测试
以常见的KTV点唱室为例，在其密闭的空间中，抽取10L气体，用吸附管收集。经热脱附仪进入GCMS进行分析。

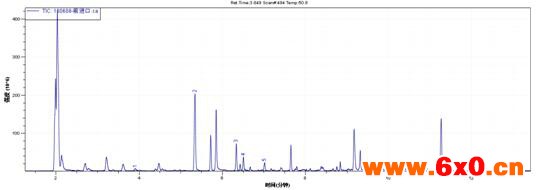

图3. 密闭空间中气体总离子流色谱图
1 . 苯 2. 甲苯 3. 乙苯 4.对间二甲苯 5.邻二甲苯
| 项目 | 含量 mg/m3 | 限量 mg/m3 |
| 苯 | 0.007 | 0.110 |
| 甲苯 | 0.098 | 0.200 |
| 乙苯 | 0.024 | 0.200 |
| 二甲苯 | 0.024 | 0.200 |
| TVOC | 1.317 | 0.600 |
结果表明，该KTV点唱室中苯系物均在限量以内，但是TVOC已经超过的国家限量的2倍以上，故认定该KTV点唱室室内空气质量不合格。
4. 总结
GC-MS 6800测试密闭空间中的VOCs，采用热脱附解析作为前处理方式，方法稳定可靠，灵敏度较高，有很好的重现性，能够对样品进行准确定性和定量，为监控密闭空间空气质量提供依据。
5. 引用文献
[1] GB/T18883-2002 室内空气质量标准
[2] HJ-644-2013环境空气 挥发性有机物的测定 吸附管热脱附气相色谱质谱法
[3] GB 50325-2010（2013版） 民用建筑工程室内环境污染控制规范
