江苏接地引下线导通测试仪操作方法及技术参数

导通是指各种电气设备之间的各部分及与各设备之间的电气连接性，性能的好坏与设备的运行安全有着直接的关系，电气导通性不好，电阻变大，容易发热，起不到连接的作用，所以，在电力系统中，通常要求对电气设备实施导通性测量，导通性的测量一般采用接地引下线导通测试仪进行测量，满足电力设备接地引下线与接地网（或相邻设备）之间导通电阻值的测量，导通测试仪同样适用于低阻值电阻的测量。

导通测试仪的使用方法

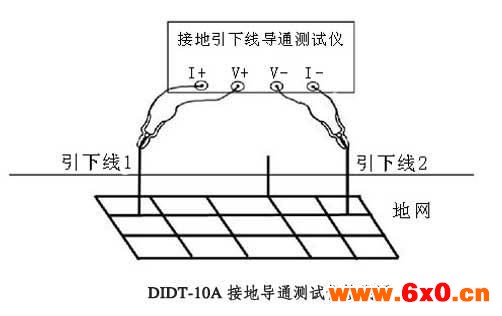

和一样，采用的四线法，消除线阻所产生的影响，电流档位手动调节，大电流可以输出20A，操作简单，看一下接线图：

导通测试仪的技术参数

测量范围 1～1999mΩ

分 辨 率 1mΩ

测试电流 DC1A、2A、、10A四个固定电流档位 （可按照要求设置档位）

测量精度 ±(0.5% 2d)

测量半径 50米（可定制）

显示方式 LCD背光显示

工作电源 AC220V±10%、50Hz
