英国WEST温度控制器KS98-2型号的操作使用说明书

来源:网络  作者:网络转载   2019-10-10 阅读:609

    WEST公司是英国的工控产品生产商,也是世界的温度控制器生产厂家,拥有50年生产温度控制器的历史,其生产的温度控制器广泛应用于石油、化工、热处理等领域。

    West Control Solutions是Fortive公司成员 。West Control Solutions总部位于英国布莱顿,在全球设有办事处。 由于是在制造工艺和温度控制的全球专家,West Control Solutions的产品组合包括四大主导品牌, CAL , Partlow , PMA 和West 。 90多年来,这些优势丰富的品牌一直为市场提供高性能和高质量的产品,行业包括塑料,烤箱和炉子,包装,食品和饮料和生命科学。

英国WEST 温度控制器KS98-2型号简介

     KS98-2 是 KS98 系列新的第 4 代产品 (KS98->KS98+->KS98-1->KS98-2)。 KS98-2 多功能自动化单元不是一般意义的上的单表 , 其功能极度灵活 , 用户可以通过 图形的方式来排列和组合内置的 100 多种功能块来满足自己的特殊需要 , 由于它单台 即可实现多路模拟信号和逻辑信号的混合采集 , 处理 , 计算及控制 , 同时还内置了数据 记录功能 , 其归类实际上应该算成小型 PAC, 非常适合用作小型设备的完整解决方案 , 或者需要复杂控制算法的场合 , 广泛用于光伏,半导体,石油 , 化工 , 汽车 , 电力 , 冶 金等行业的温度 / 压力 / 液位 / 流量 /O2/ 露点 / 碳势 / 燃烧效率分析 / 脉冲时序以及串 级 / 超驰 / 比值 / 三冲量等复杂控制。对于军工和航天用户还可以提供 AMS2750E 证书。

◆ PID master, 对于普通 PID 无法处理的高阶过程对象也有很好的控制效果

◆ I/O 扩展极其丰富 , 通用模拟输入 , 高阻信号输入 ( 氧探头 ), 数字输入 应用尽有

◆ 本机可实现多 10 个左右的 PID 回路控制 , 如果通过 CANopen 模块 (KS800,KS816,RM200) 来扩展 I/O, 回路会更多

◆ 定值控制 / 程序控制 / 大值 / 小值 / 平均值 / 累积值 / 变化率 / 串级 / 超 / 定 时 / 时序 / 逻辑运算 / 配方 / 数据记录仪 ... 用户可搭建自己的控制器 , 多可同 时使用 1000 个块 !

◆ 多台 KS98 之间可以通过 CANopen 来互相交换数据

功能特点

控制类型







输出配置



报警类型









人机界面

计算机组态

定值控制 / 程序控制 / 大值 / 小值 / 平均值 / 累积值 / 变化率 / 串级 / 超驰 / 定时 / 时序 / 逻辑运算 / 配方 / 数 据记录 ... 只要你能想的出来 , 用户可已搭建自己的控制器 , 多可同时使用 1000 个块 ,

本地多 26 个 : 继电器 + 模拟量 +do, 多种组合 , 如果通过 CANopen 总线外挂模块 ,IO 就更多了

监视对象 : 过程值 / 设定值 / 控制偏差 /PID 输出 / 输出动作次数 / 仪表工作时间 / 变化率 , 及种可能的排列组合 工作方式 : 上限 , 下限 , 带报警 , 逻辑”或”报警 , 以及用于过程控制安全的回路报警 , 报警滞后可调 , 可以选择自锁功能

5 按键操作 , 彩色 LCD 显示 , 可自定义常用操作界面

组态配置软件 ETKS98, 适用于 Windows 98 及以上 (Win10 兼容 )

输入

热电偶

J,K,L,N,R,S,B,T,C,D,E 支持自定义线性化 ,

热电阻及电阻

Pt100/PT100,Ni100/Ni1000, 支持自定义线性化和电位器输入 ,

线性直流

0/4-20mA,-2.5~115mV,-25~1150mV,0/1-5V,0/2-10V, 量程 -1999 至 9999,可标定 , 支持自定义线性化

输入阻抗

热电偶和 mV 输入时 >1 兆欧,支持 O2 探头 >1000 兆欧,V 输入时 >50 千欧,mA 输入时为 5 欧。

测量精度

标准信号 <0.1%(PS: 小数点位置 0-3 位可调)。

采样频率

与具体输入有关 , 模拟量信号快每秒 10 次,精度 16 位 A/D 转换

传感器断线检测

检测电流 <1 微安 , 控制输出有 4 种状态可选 : 关闭 / 事先定义好的输出 / 自动统计的平均输出 / 有附加限制的自动平均输出

输出和选件

本地多 26 个 : 继电器 + 模拟量 +do, 多种组合 , 如果通过 CANopen 总线外挂模块 ,IO 就更多了

继电器

双掷 ( 常开 + 常闭 ),,250V AC48-62HZ, 2A,500 000 次或 1A 800 000 次

模拟量

可以通过软件定义为数字量输出 ( 例如直接接 SSR),0/4-20mA 负载大 500 欧姆,0/2-10V 负载小 2000 欧姆 ,

变送器电源

输出 >=18DC,22mA

通讯

RS485,ISO1745 协议或 ModbusRTU 可选 ,ProfibusDP,CANopen 以及以太网 (ModbusTCP 或 ProfiNet)

数字输入

本地多 26 个数字量输入 ( 基表 2 个 +10*2 个在 B 列和 C 列 +2*2 个在 A 列 ), 动作方式 : 正向 / 反向 / 按钮,可切换功能 : 自定义

远程设定点输入

数字输入或前面板选择本地 / 远程设定值。

操作环境

温度和湿度

0 至 55℃ ( 贮存温度 -20 至 60℃ ), 年平均相对湿度 75%( 不结露 )

电源

90 至 250V AC,48-62Hz 9.7W( 大配置 , 可选 24V AC/DC,9.1W)

前面板防护等级

IP65(背部防护等级为 IP20)

英国WEST 温度控制器KS98-2型号概念

      KS98-2 是一种为工厂专门设计的面板 安装的结构超级紧凑的超小型自动化 系统。 模块化的 I/O 结构使其具有非 同一般的灵活性,是功能,可靠性, 尺寸和成本的理想结合。 KS98-2 是为工厂自动化的模拟量控制 应用专门设计,无需使用附加的信号 变送器,相关成本可以忽略,因为它 可以直接连接大多数的传感器, 并且 是电隔离的。 前面板使用 3,5“ 彩色液晶显示,提 供了更好的用户体验。 KS98-2 采用图形编程方式,同时提供 软件模拟器,用户可以使用各种各样 的功能库来编译,测试和优化程序。 控制器功能块内置 PID 参数自动优化 功能,久经考验的算法使用户即便是 面对复杂应用也能快速得到所需要的 结果。 前面板上的 micro USB 接口为标配, 用程序的下载 / 上传及快速设备调试。 不管你需要的是紧凑的独立解决方案 还是复杂的控制子系统,KS98-2 会以 超高性价比低风险的做好这件工作。

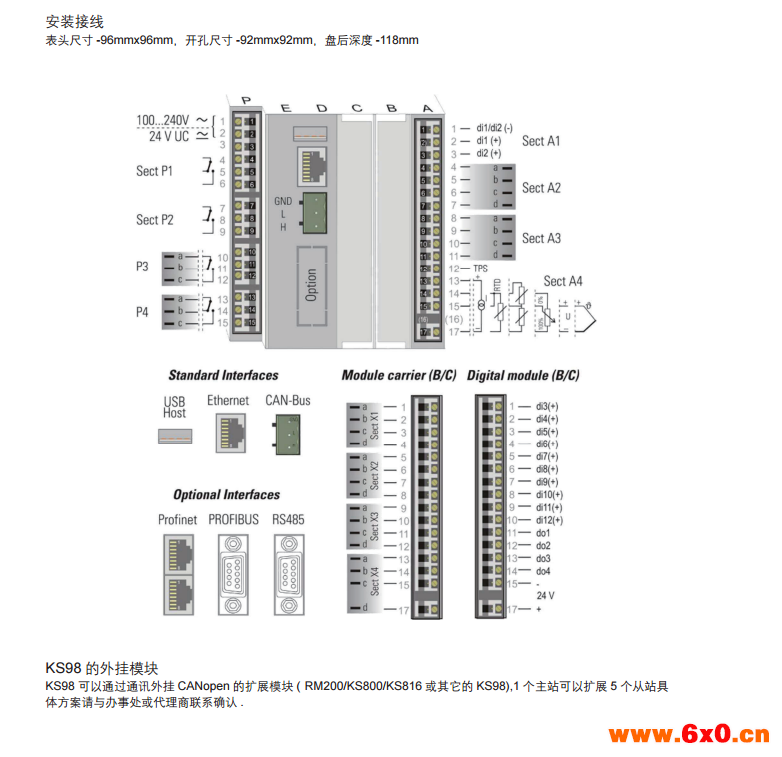

硬件灵活性 KS98-2 提供多种模块化的输入 / 输出

基本配置  每台基型标配以下功能 :

● 1 个通用模拟量输入

● 1 个变送器电源 TPS

● 2 个数字量输入 24V 逻辑信号

● 2 或 4 个继电器输出

本地 I/O 扩展  用于扩展内部 I/O

     每块 KS98-2 的基型表都标配 2 个扩 展槽 ( 在 A 列端子 ), 如果是 2 个继 电器的版本还有额外的 2 个扩展槽 ( 在 P 列端子 )。 除此之外,如果需要的话还可以选择 额外增加 8 个扩展槽 (B 列端子和 C 列 端子各 4 个 ), 也可以将其换成数字 输入输出卡 ( 每列 10DI+4DO) 每个 I/ O 插卡可以提供 1/2 个输入或输出 I/O 模块在订货时可以选择集中装配或 分开订货,即使单独订货,使用模块 时也无需单独校准。

模拟量输入

● U: 1x 模拟量输入

● R: 2x 电阻测量 ( 例如 Pt100)

● T: 2x 热电偶, mV, mA

● V: 2x 电压 (Rin >> 1GΩ)

● 1x 0/4…20mA 带变送器电源

模拟量输出

● L: 2x 个线性输出 0/4… 20mA

● R: 2x 电阻测量 ( 例如 Pt100)

● 2x 双极性输出 -10V…10V, 0/2…10V

数字输入输出

● D: 2x 24V 数字量 l I/O

● 2x SSR 驱动

D- 模块的所有通道可以单独设置为办 输入或输出, 信号状态可定义为反向

远程 I/O 扩展

板上的 CANopen 接口允许 KS98-2 控 制更多的远程 I/O

● 通过专用功能块与已有 I/O 通讯 ( 例如 : RM200 系列 )

● KS98-2 或 KS 98-1 系统之 间的交叉通信,设置极为简单。

● 与其它 CANopen 产品的通 讯可以通可以通过基本的通 讯功能块实现。

   与系统结构有关,节点数,数据量以 及选定的传输速度和刷新时间都可能 变化,所以需要事先检查设定是否满 足应用需要。 关于通讯功能的详细说明,请参考 KS98-2 的完整使用手册 关于远程 I/O- 系统的详细说明请参考 对应的相关数据单

功能库

我们在功能库里提供了多种不同的功 能块

● 标定,线性化和计算

● 监视和报警功能

● 顺序和逻辑控制 ● 操作和显示

使用 ET/KS98-2l 软件创建程序时, 这些功能块需要通过内部接线连在一 起 ET/KS98-2 会自动监视程序的内存和 CPU 占用情况

用户界面

3,5“彩色液晶显示为各种功能块提供 清楚明了的显示,只要在就应用程序 里调用了该模块,在 KS98-2 就有对应 的显示,并且可以通过前面板接口设 置所有的组态和控制参数。 对于调试和维护,技术人员可以查看 和修改所有的功能块。

操作员页

    对于控制器,串级控制器,程序发生器, 棒图显示,趋势记录以及报警和事件 39 KS98-2 多功能自动化单元 列表,都有对应的功能块 . 操作员页面可以通过菜单选择或者事 件触发进入。 显示功能块 VWERT 允许用户自行定 义,与参数设置功能块 VPARA 配合 可以实现更多功能 操作员屏幕可以通过用户程序里设定 的逻辑来锁定或隐藏

权限管理

   KS98-2 提供多种不同方式来锁定操作 级,参数级和组态级或其它操作 / 显示 页面,工程师可针对实际应用为不同 的人创建不同的权限 锁定可以针对整个操作页面,乃至单 个功能块。

KS98-2 在前面板提供一个 micro USB 接口,在后面提供标准 USB 和以太 网接口,这些接口主要用于编程和 诊断,还可以根据实际需要安装其 它工业现场总线,例如 ProfibusDP, ProfiNet,Ethernet-IP 或 Devicenet.

KS98-2 与外部设备通讯的数据量和数 据类型,可以在用户程序里自行定义

程具 ET/KS98-2 ET/ KS 98-2 是一种图形化的编程,调 试和诊断工具

主要功能 :

● 从内置库选择功能块,放在工作 页上

● 图形化接线输入输出的引脚

● 通过相关菜单对功能块进行组态 和参数设置

● 下载用户程序到仪表

● 上传用户程序到仪表 ( 可以设置密码保护,可自毁程序 )

● 配方创建和管理

可通过前面板的 micro USB 或以太网 联接设备

软件模拟器 SIM/KS98-2

运行在 PC 上,提供完整的仿真测试 功能 .

   在项目早期,进行预测试和功能微调 以及操作界面评估 SIM/KS98-2 内置 工艺对象模拟,用户可自行调整其动 态特性 . 在设备实际投运前即可对效果 有个简单评估其它附加功能 : 趋势显 示,在线监视和加速运行功能 .

程序下载器 DL/KS98-2

   可以将程序编译后下载,以避免使用 工程工具ET KS98造成的源代码泄露, 它支持现场更新用户程序

BlueControl

   BlueControl 软件提供了基于 PC 的结 构化展示和管理。KS98-2 应用工程师 可以对终用户定义一个子集,而不 允许他们接触到整个用户程序,以保 护商业机密

BlueControl

   也可以用来下 载程序 BlueFlasher 可用来在设备现场升级固件 . 哪怕是旧 设备也可以享受新版固件的好处



如有需要详情请见:英国WEST 温度控制器KS98-2型号
