平面口罩机机械结构原理生产工序介绍

来源:网络  作者:六叉零   2020-04-15 阅读:778

平面口罩机机械结构原理生产工序介绍

近期口罩异常火爆,导致口罩数量严重紧缺。口罩机也倍受交注,现对口罩机生产工序图纸技术做一个分享(各代机型中这部分的结构略有不同),献给有需要的朋友,希望对大家有帮助。

1、口罩主体制作工序

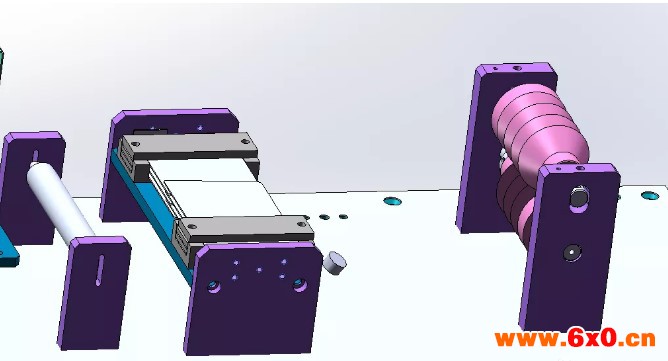

1.1原材料上料工序

undefined


1.2布料放置架



2、口罩主体处理工序



2、工序中的机构分析

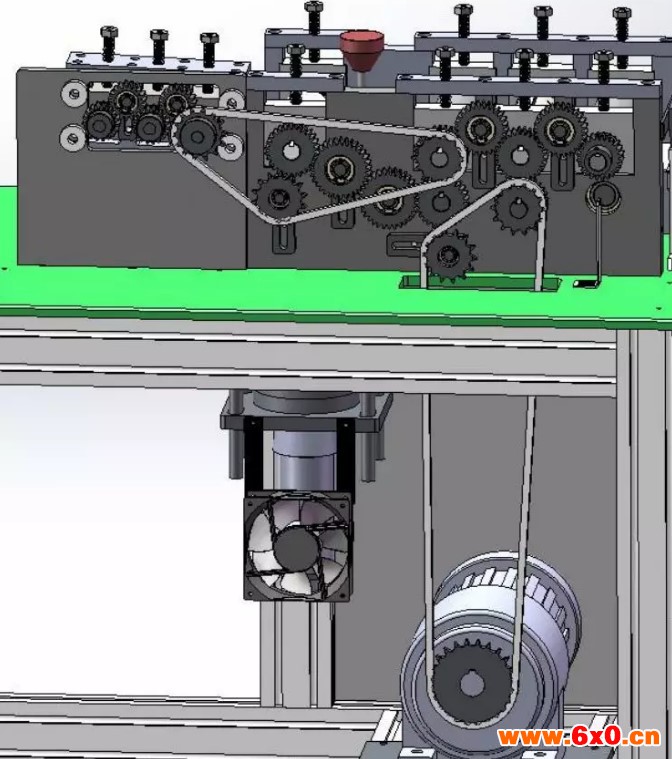

2.1整个工序,除分离输送带部分,只有一个驱动电机,每个运动滚筒的动力都来自这个电机,而中间动力的传递都是通过链轮链条、齿轮等传动机构。

2.2 褶皱 鼻梁线切断工序

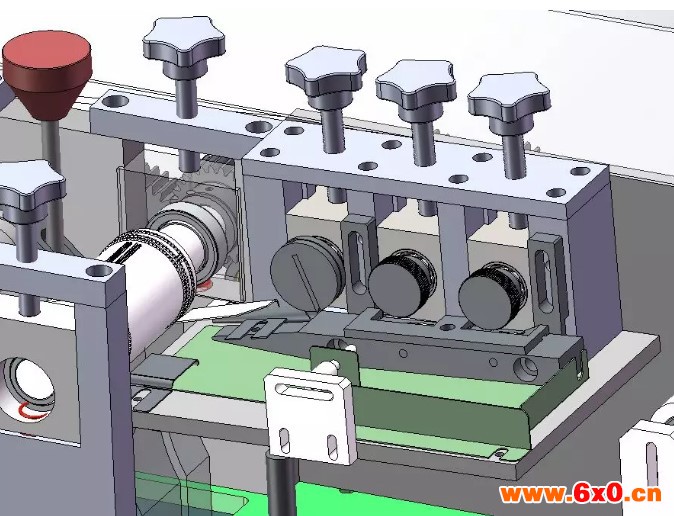

褶皱成形要注意布料放置架与双旋切的水平校准问题,很容易产生褶皱不在中心  进料跑偏等问题,工序中的鼻梁线的驱动,切断原理为滚切,切断同时布料完成一侧的折边,具体看下图:



3、主体分料工序

3.1、分料机构
因为前面的工序效率比较高,为了生产速度匹配,就用了一拖二的方式,而这个工序就是用来分配前道工序过来的口罩主体。

图中 3 个红色的是口罩主体,上一道工序会将口罩主体送入中间位置,然后由两侧的拨杆分别将口罩主体,依序的拨入左右两侧,推料气缸再将口罩主体推入输送带。

4、耳带熔接/折叠

因为耳带熔接/折叠工序-1 和-2 是一样的,所以这里就只分析一个。

一、工作顺序

1、口罩主体从上一道工序,输送到入料处,跟随步进式输送线前进;

2、经过耳带熔接机构,将耳带熔接在口罩主体上;

3、经过耳带折叠机构,将耳带向内折叠;(这个机构就是我前面提到的,比外耳式多的一道工序)

4、完成的口罩进入码垛机构,然后每码垛 10 个,放到下料输送带,再由人工取走。

二、机构分析

1、步进式输送线

其实输送线很普通,主要是想说一下它固定载具的方式:

2、耳带熔接机构

1)先说一下这个机构的具体动作顺序

输送线将口罩主体输送到口罩停止位

→ 耳带处理机构,将耳带放置在口罩两端 ;

→ 压紧机构下压 ;

→ 超声波熔接机工作,将耳带熔接在口罩上;

→完成。

2)还是惯例,说一下值得一说的机构

估计这一个机构,大家最感兴趣的就是,耳带是怎么截取并放到口罩上的。先说一下,口罩左右两侧的耳带处理机构是对称的,所以原理是一样的。

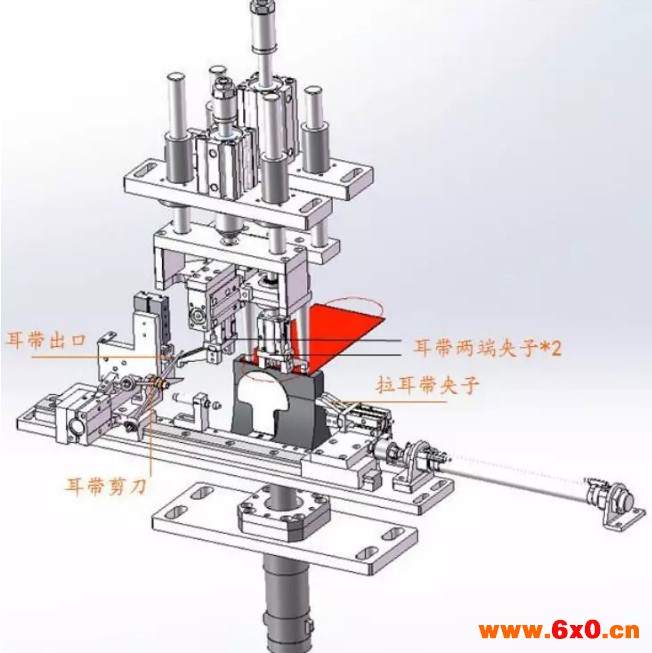

下面看详细的图:

→ 耳带从上面的耳带卷下来后,从耳带出口出来;

→ 最右侧的笔形气缸驱动拉耳带夹子,夹住耳带出来;

→ 耳带两端夹子,夹住耳带;

→ 剪刀将耳带剪断,耳带两端夹子将耳带两端放置到位;

→ 执行熔接动作;

→ 重复以上动作。

以上就是耳带处理机构整个的动作流程,再来看一下耳带两端夹子的具体机构:

旋转时,上下气缸提起;到位时,上下气缸下降。夹子旋转驱动气缸,通过驱动齿轮齿条机构,将直线运动转化为旋转运动(各代机型中这部分的结构略有不同,具体细节可以在公众号中下载图纸查看)。

备注:图中两个夹子只是展示了两个不同的状态,实际使用中是对称的。

再来看一下耳带剪刀、拉耳带夹子处的细节图:

3、耳带折叠机构

1)这个机构并不复杂,上面的图里基本都标注清楚了,所以就只说说动作顺序:

→ 口罩载具输送口罩,经过耳带导流板时,将耳带折起 90°(口罩下压轮的作用是防止在导流时,口罩被带起来);

→ 到达位置后,下压气缸往下,压住口罩,然后耳带翻折气缸把耳带向前推到

口罩上,退回;

→ 熔接导柱下压,压住耳带和口罩主体的接触点,然后加热。

4、码垛机构

1)机构动作顺序

→ 载具输送口罩到皮带线上,输送皮带线将口罩带到落料处;

→ 上方传感器有计数功能,每累计 10 个,下压气缸往下,将 10 个口罩压到下料输送带上,最后由人工将口罩取走。整个设备生产工序完成。
