ABS泵维修教程

来源:网络  作者:六叉零   2020-04-18 阅读:146

ABS泵的维修

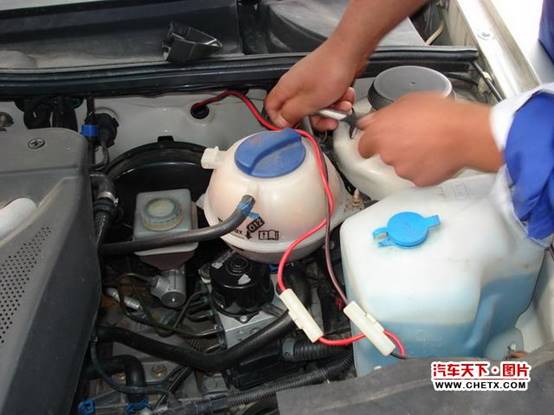

1.        拆卸冷却液储液罐:
捷达ABS泵的维修

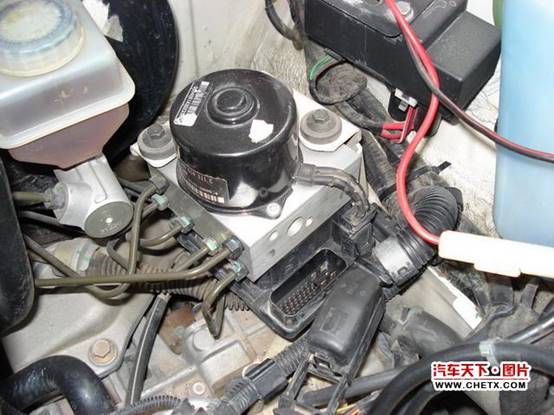

2.       取下ABS泵上的两个插头,大的是供电和传感器,小的是泵电机。
Re:捷达ABS泵的维修

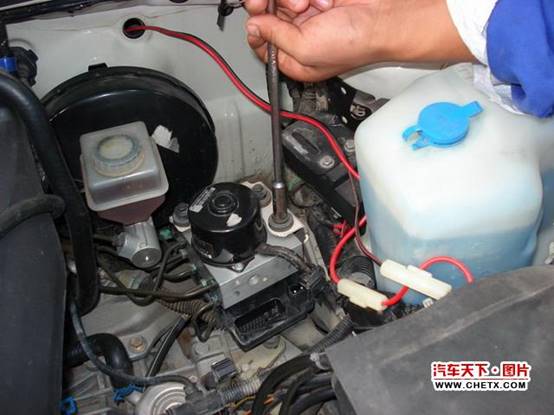

3.       拆掉这三个螺丝,带橡胶套的。这三个螺丝把ABS泵总成固定在支架上。
Re:捷达ABS泵的维修

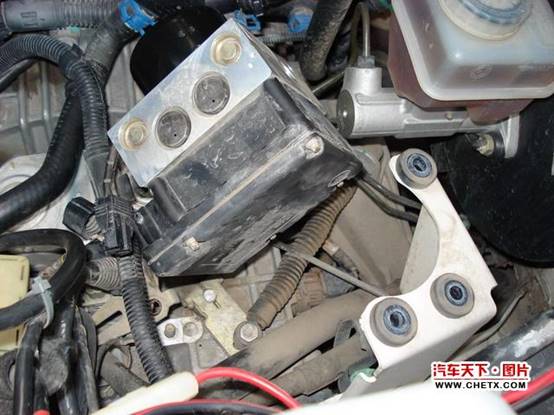

4.       慢慢把泵翻转一点角度。此时要主意尽量少动,泵侧面是刹车油管,都可以变形但少变点好装回去而且也好看。
Re:捷达ABS泵的维修

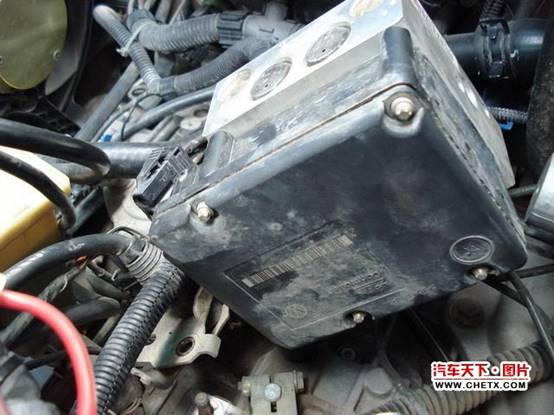

5.       拆卸掉下面这四根螺丝就可以取下ABS控制器。这四根螺丝的型号有点特殊,一般的扳手拧不了。

Re:捷达ABS泵的维修

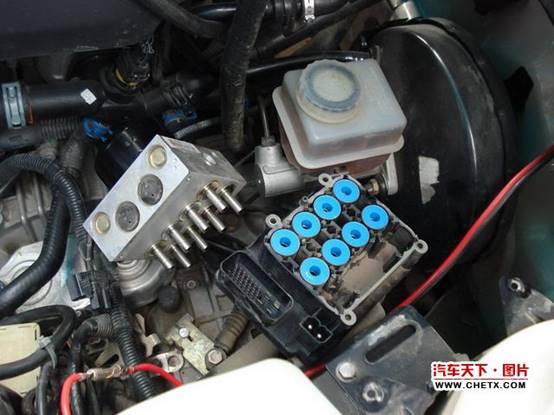

6.       ABS泵阀门和控制器分开后的样子:
Re:捷达ABS泵的维修

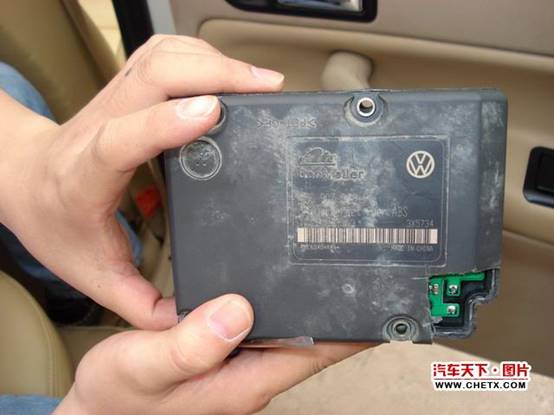

7.       条或者锋利的把下面开个口露出焊点。这么开只是维修V64泵电机故障,如果报传感器故障要把这边全打开,出上面大插头的焊盘。
Re:捷达ABS泵的维修

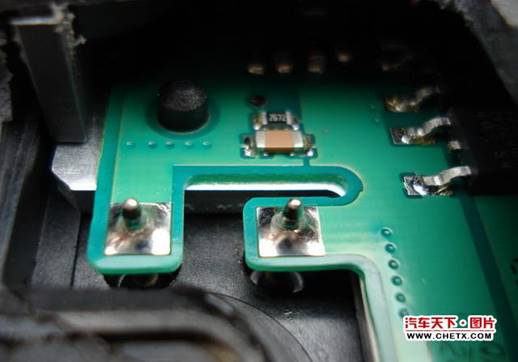

8.       因疲劳开焊的地方,把这里用电烙铁重新补焊即可。如果用VAG读故障码时报传感器错误,第7布中把这边全打开后上面大插头的焊盘也都需要补焊。
早期控制器线路板表面有透明胶膜防水用,需要把胶膜清理干净。后期控制器线路板上已经没有胶了。主意右侧焊点线路板的形状,上面那个开口就是为了缓冲插头带来的震动,但依旧会因疲劳开焊。这部分完美的话应该用软线连接焊盘和插头焊脚。
http://img2.chetx.com/bbs/2008_02/29/1204263086811.jpg

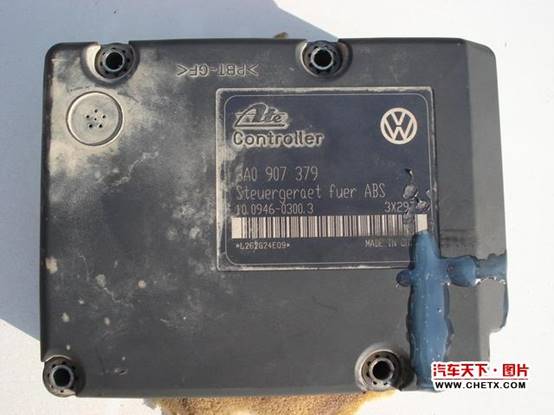

9.       焊好后用胶把刚才切下来的部分粘回去并密封好即可完工。
Re:捷达ABS泵的维修



最后按和拆卸相反的顺序装回去,用VAG清楚故障码然后试车即可。
