14HS、15HS、16HS、17HS、18HS、高速齿轮箱外形尺寸（焊接箱体）

来源：网络作者：网络转载 2019-10-01 阅读：790

HS高速齿轮箱外形尺寸（焊接箱体）

MHS、HS系列齿轮箱

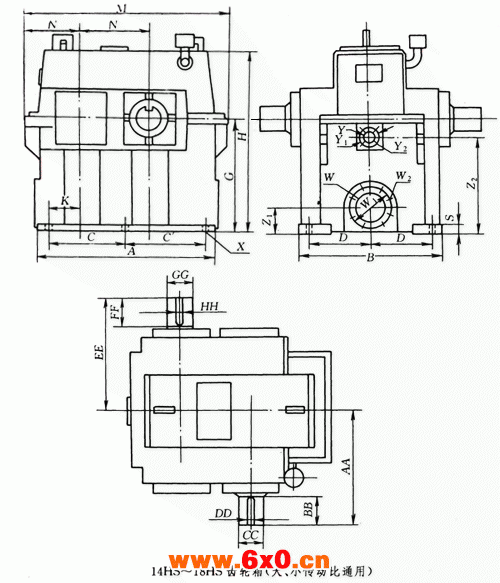

14HS～18HS齿轮箱外形尺寸（小传动比i=1.0～5.5）（mm）

型号	A	B	C	C′	D	G	H′	K	M	N	N′	S	X	Z₁	Z₂
14HS 15HS 16HS 17HS 18HS	1145 1260 1380 1520 1685	900 940 1020 1070 1070	585 520 630 660 755	585 585 630 690 760	400 420 460 475 475	685 760 815 865 915	1120 1230 1330 1430 1545	210 220 250 280 310	1340 1455 1560 1770 1940	370 395 415 490 520	430 485 530 580 650	45 45 45 50 50	（6）φ42 （6）φ42 （6）φ42 （6）φ48 （6）φ48	160 160 195 195 195	555 630 675 720 770
