QSC型减速机输出轴的联接形式有渐开线花键空心轴（标准输出型式）、平键空心轴、锁紧盘空心轴和实心平键轴等。

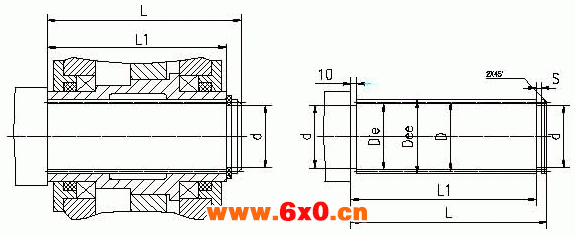

1.渐开线花键空心轴的联接与尺寸：
机座号 | 花键副 | 外花键大径Dee | 外花键中径D | 外花键小径Die | L | L1 | d | S |
QS06 | INT/EXT21Z×2m×30P×6H/6h（GB3478.1-83） | φ44-0.10-0.15 | φ42 | φ39-0.05-0.10 | 167 | 161 | φ37.5 | 1.7 |
QS（C、E）08 | INT/EXT24×2m×30P×6H/6h（GB3478.1-83） | φ50-0.10-0.20 | φ48 | φ45-0.05-0.10 | 195 | 188 | φ42.5 | 1.7 |
QS（C、E）10 | INT/EXT31×2m×30P×6H/6h（GB3478.1-83） | φ64-0.10-0.20 | φ62 | φ59-0.05-0.15 | 215 | 208 | φ57 | 2.2 |
QS（C、E）12 | INT/EXT27×3m×30P×6H/6h（GB3478.1-83） | φ84-0.10-0.25 | φ81 | φ76.5-0.05-0.15 | 262 | 255 | φ75 | 2.7 |
QS（C、E）16 | INT/EXT35×3 m×30P×6H/6h（GB3478.1-83） | φ108-0.10-0.15 | φ105 | φ100.5-0.10-0.20 | 272 | 264 | φ96.5 | 2.7 |
QS（C、E）20 | 326 | 318 | ||||||
QS（C、E）25 | 365 | 356.5 |

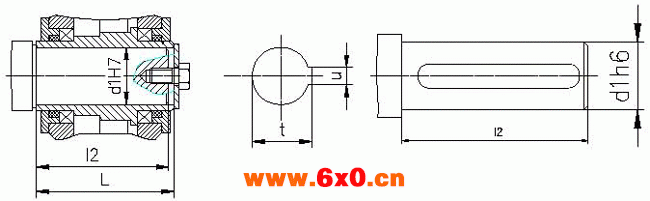

2，平键空心轴的联接与尺寸：
机座号 | L | L2 | M | d1 | u | t |
QS06 | 161 | 140 | M10 | 40 | 12 | 43.3 |
QS（C、E）08 | 188 | 160 | M12 | 50 | 14 | 53.8 |
QS（C、E）10 | 208 | 180 | M16 | 65 | 18 | 69.4 |
QS（C、E）12 | 255 | 228 | M16 | 85 | 22 | 90.4 |
QS（C、E）16 | 264 | 234 | M20 | 90 | 25 | 95.4 |
QS（C、E）20 | 318 | 288 | M24 | 100 | 28 | 106.4 |
QS（C、E）25 | 356.5 | 326 | M24 | 110 | 28 | 116.4 |

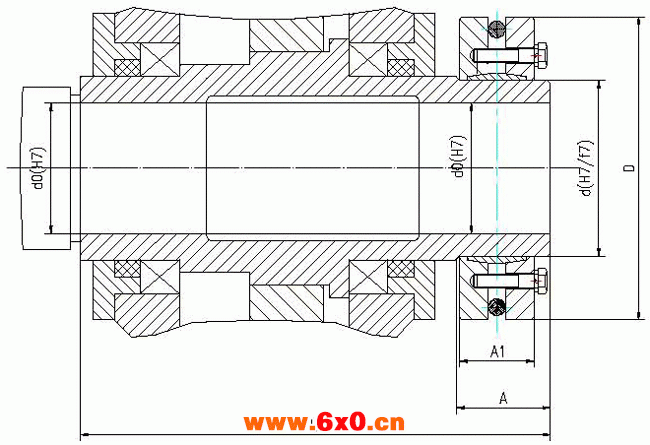

3，锁紧盘空心轴的联接与尺寸：
机座号 | L | L1 | L2 | d0 | A | A1 | d | D | 推荐锁紧盘型号 （JB/ZQ4194-98） |
QS（C、E）10 | 240 | 65 | 60 | 65 | 65 | 31 | 75 | 138 | SP2-75×138 |
QS（C、E）12 | 315 | 90 | 110 | 70 | 90 | 49 | 90 | 155 | SP2-90×155 |
QS（C、E）16 | 334 | 100 | 120 | 80 | 100 | 53 | 110 | 185 | SP2-110×185 |
QS（C、E）20 | 398 | 110 | 130 | 100 | 110 | 58 | 140 | 230 | SP2-140×230 |
QS（C、E）25 | 445 | 120 | 140 | 110 | 125 | 62 | 155 | 263 | SP2-155×263 |
