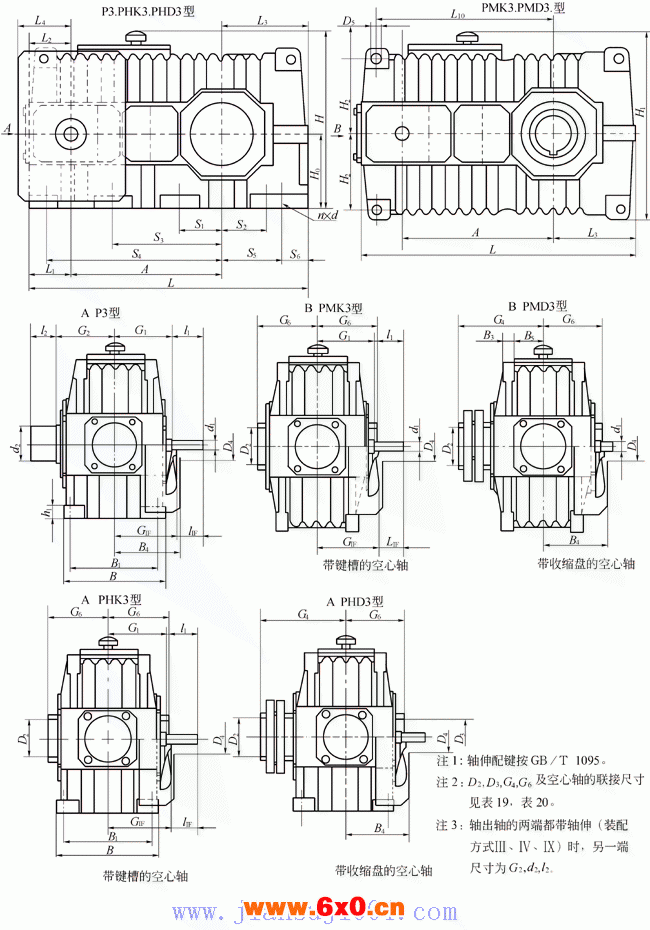

P3、PMK3、PMD3、PHK3、PHD3型减速器外形及安装尺寸如图3、表8所示。

表8 P3、PMK3、PMD3、PHD3型减速器外形及安装尺寸

规格	L	B	H	H₀	H₁	A	L₁	L₂	L₃	输入轴					输出轴			风扇
规格	L	B	H	H₀	H₁	A	L₁	L₂	L₃	d₁	l₁	G₁	l_1F	G_1F	d₂	l₂	G₂	D₄	B₄	L₄
03	720	300	≈466	220	—	415	90	95	215	40m6	110	195	82	223	100m6	210	180	130	240	140
04	825	320	≈530	250	≈530	475	90	95	260	40m6	110	195	82	223	110n6	210	195	130	240	140
05	910	320	≈620	290	≈610	515	90	95	300	40m6	110	195	82	223	130n6	250	195	130	240	140
06	985	410	≈620	290	≈610	570	115	125	300	65m6	140	255	105	290	140n6	250	245	200	295	200
07	1075	410	≈690	320	≈710	620	115	125	340	65m6	140	255	105	290	160n6	300	255	200	295	200
08	1230	430	≈800	380	≈810	715	115	125	400	65m6	140	255	105	290	180n6	300	260	200	295	200
09	1365	560	≈820	380	≈810	795	170	180	400	90m6	170	335	130	375	200n6	350	335	210	385	290
10	1545	590	≈940	440	≈965	910	170	180	465	90m6	170	335	130	375	220n6	350	360	210	385	290
11	1745	590	≈1120	520	≈1130	1010	170	180	562	90m6	170	335	130	375	240n6	410	360	210	385	290
12	1910	750	≈1120	520	≈1130	1110	240	255	560	100m6	210	440	165	485	260n6	410	440	250	500	310
13	2000	750	≈1160	550	≈1150	1160	240	255	600	100m6	210	440	165	485	280n6	410	440	250	500	310
14	2155	770	≈1230	580	≈1220	1275	240	255	640	100m6	210	440	165	485	300n6	470	470	250	500	310
15	2250	770	≈1310	620	≈1340	1325	240	255	687	100m6	210	440	165	485	300n6	470	470	250	500	310
16	2410	770	≈1460	700	≈1480	1400	240	255	770	100m6	210	440	165	485	320n6	470	470	250	500	310
17	2490	1040	≈1430	700	≈1420	1480	340	355	670	150n6	250	560	200	610	320n6	470	590	310	630	410
18	2600	1040	≈1480	700	≈1480	1535	340	355	725	150n6	250	560	200	610	340n6	550	590	310	630	410
19	2740	1040	≈1570	760	≈1540	1600	340	355	800	150n6	250	560	200	610	360n6	550	590	310	630	410
20	2790	1110	≈1570	760	≈1540	1650	340	355	800	150n6	250	590	200	640	380n6	550	625	310	660	410
21	2920	1110	≈1700	820	≈1680	1710	340	355	870	150n6	250	590	200	640	400n6	650	625	310	660	410
22	3040	1110	≈1780	820	≈1760	1770	340	355	930	150n6	250	590	200	640	400n6	650	625	310	660	410

表 8 （续）

规格	地脚螺栓									支承孔					质量 kg		油量 L
规格	n×d	B₁	S₁	S₂	S₃	S₄	S₅	S₆	h₁	H₂	L₁₀	D₅ (H9)	B₃	B₅	P2，PH2	PM2	P2，PH2	PM2
03	6×M20	250	105	—	—	480	185	30	32	—	—	—	—	—	≈300	—	≈17	—
04	6×M24	260	140	—	—	525	220	40	40	205	520	28	40	80	≈450	≈430	≈28	≈22
05	6×M24	260	160	—	—	570	260	40	40	240	565	28	40	80	≈565	≈545	≈33	≈26
06	8×M24	350	145	145	—	645	260	40	50	220	630	36	50	110	≈790	≈755	≈40	≈32
07	8×M24	350	190	190	—	695	300	40	50	280	680	36	50	110	≈900	≈850	≈44	≈34
08	8×M30	360	215	215	—	785	355	45	60	320	770	40	60	110	≈1340	≈1260	≈78	≈60
09	8×M36	470	210	210	—	915	350	50	70	320	890	50	70	150	≈1900	≈1790	≈130	≈110
10	8×M42	490	240	240	—	1020	405	60	80	370	980	60	80	150	≈2760	≈2630	≈185	≈155
11	8×M42	490	310	310	—	1121	500	62	80	450	1075	60	80	150	≈3400	≈3230	≈200	≈165
12	10×M42	650	300	300	700	1290	500	60	90	430	1250	65	90	220	≈4800	≈4600	≈250	≈220
13	10×M42	650	320	320	750	1340	540	60	90	460	1300	65	90	220	≈5380	≈5120	≈260	≈230
14	10×M48	660	330	330	860	1445	570	70	90	500	1400	70	100	240	≈6200	≈5920	≈310	≈290
15	10×M48	660	350	350	910	1490	615	73	100	550	1440	70	100	240	≈6690	≈6330	≈330	≈310
16	10×M48	660	400	400	990	1570	700	70	100	630	1510	70	100	240	≈7330	≈6990	≈360	≈335
17	8×M56	900	250	—	935	1655	505	165	120	490	1695	80	120	275	≈9500	≈9000	≈400	≈370
18	8×M56	900	250	—	950	1700	550	175	120	540	1745	80	120	275	≈11000	≈10400	≈450	≈420
19	8×M56	900	370	—	970	1770	630	170	120	600	1805	80	120	275	≈12500	≈11800	≈480	≈450
20	8×M64	960	370	—	995	1795	605	195	140	580	1835	90	140	300	≈13400	≈12700	≈580	≈540
21	10×M64	960	410	410	1130	1850	670	200	140	640	1895	90	140	300	≈14200	≈13500	≈630	≈590
22	10×M64	960	470	470	1190	1910	730	200	140	700	1955	90	140	300	≈15200	≈14400	≈650	≈610

P3、PMK3、PMD3、PHK3、PHD3型减速机外形及安装尺寸
