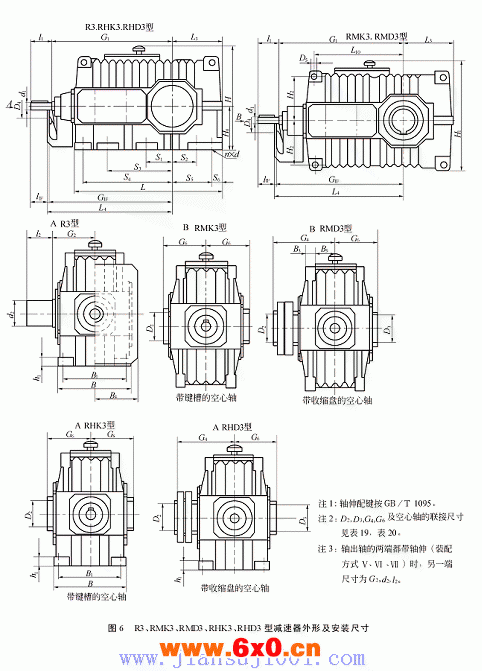

R3、RMK3、RMD3、RHK3、RHD3型减速器外形及安装尺寸如图6、表11所示。

表11 R3、RMK3、RMD3、RHK3、RHD3型减速器外形及安装尺寸

规格	L	B	H	H₀	H₁	L₃	G₁	输入轴						输入轴						输出轴
规格	L	B	H	H₀	H₁	L₃	G₁	i_a	i_b	d₁	l₁	l_1F	G_1F	i_a	i_b	d₁	l₁	l_1F	G_1F	d₂	l₂	G₂
01	485	230	≈363	175	—	165	455	≤56	≤45	35m6	110	82	477	≥63	≥50	32m6	80	58	477	70m6	140	145
02	540	230	≈414	200	—	195	480	≤63	≤56	35m6	110	82	502	≥71	≥63	32m6	80	58	502	85m6	170	145
03	650	300	≈466	220	—	215	600	≤50	≤50	45m6	110	82	628	≥56	≥56	35m6	80	58	622	100n6	210	180
04	790	320	≈530	250	≈530	260	695	≤45	≤40	55m6	140	105	723	≥50	≥45	45m6	110	82	723	110n6	210	195
05	875	320	≈620	290	≈610	300	740	≤56	≤50	55m6	140	105	768	≥63	≥56	45m6	110	82	768	130n6	250	195
06	905	410	≈620	290	≈610	300	815	≤40	≤40	70m6	140	105	850	≥45	≥45	55m6	110	82	823	140n6	250	245
07	995	410	≈690	320	≈710	340	865	≤56	≤45	70m6	140	105	900	≥63	≥50	55m6	110	82	873	160n6	300	255
08	1190	430	≈800	380	≈810	400	1010	≤45	≤50	85m6	170	130	1050	≥50	≥56	70m6	140	105	1045	180n6	300	260
09	1250	560	≈820	380	≈810	400	1110	≤45	≤40	95m6	210	165	1150	≥50	≥45	85m6	170	130	1150	200n6	350	335
10	1460	590	≈940	440	≈965	465	1325	≤45	≤35.5	110n6	210	165	1370	≥50	≥40	95m6	170	130	1365	220n6	350	360
11	1660	590	≈1120	520	≈1130	562	1428	≤50	≤45	110n6	210	165	1473	≥56	≥50	95m6	170	130	1468	240n6	410	360
12	1760	750	≈1120	520	≈1130	560	1580	≤35.5	≤50	130n6	250	200	1630	≥40	≥56	110n6	210	165	1625	260n6	410	440
13	1850	750	≈1160	550	≈1150	600	1630	≤45	≤56	130n6	250	200	1680	≥50	≥63	110n6	210	165	1705	280n6	410	440
14	2065	770	≈1230	580	≈1220	640	1890	≤45	≤35.5	150n6	300	240	1940	≥50	≥40	130n6	250	200	1940	300n6	470	470
15	2160	770	≈1310	620	≈1340	687	1938	≤45	≤56	150n6	300	240	1988	≥50	≥63	130n6	250	200	1988	300n6	470	470
16	2320	770	≈1460	700	≈1480	770	2015	≤45	≤56	150n6	300	240	2065	≥50	≥63	130n6	250	200	2065	320n6	470	470
17	2240	1040	≈1430	700	≈1420	670	2100	≤40	≤31.5	170n6	350	280	2160	≥45	≥35.5	150n6	250	200	2150	320n6	470	590
18	2350	1040	≈1480	700	≈1480	725	2155	≤45	≤35.5	170n6	350	280	2215	≥50	≥40	150n6	250	200	2205	340n6	550	590
19	2490	1040	≈1570	760	≈1540	800	2220	≤50	≤35.5	170n6	350	280	2280	≥56	≥40	150n6	250	200	2270	360n6	550	590
20	2560	1110	≈1570	760	≈1540	800	2370	≤35.5	≤40	190n6	350	280	2440	≥40	≥45	160n6	300	240	2430	380n6	550	625
21	2690	1110	≈1700	820	≈1680	870	2430	≤35.5	≤50	190n6	350	280	2500	≥40	≥56	160n6	300	240	2490	400n6	650	625
22	2810	1110	≈1780	820	≈1760	930	2490	≤50	≤40	190n6	350	280	2560	≥50	≥45	160n6	300	240	2550	400n6	650	625

表 11 （续）

规格	地脚螺栓									支承孔					风扇			质量 kg		油量 L
规格	n×d	B₁	S₁	S₂	S₃	S₄	S₅	S₆	h₁	H₂	L₁₀	D₅ (H9)	B₃	B₅	D₄	B₄	L₄	R3, RH3	RM3	R3, RH3	RM3
01	6×M16	195	75	—	—	295	140	25	25	—	—	—	—	—	130	140	490	≈144	—	≈6	—
02	6×M16	195	95	—	—	320	170	25	25	—	—	—	—	—	130	140	515	≈184	—	≈10	—
03	6×M20	250	105	—	—	405	185	30	32	—	—	—	—	—	150	180	640	≈308	—	≈16	—
04	6×M24	260	140	—	—	490	220	40	40	205	490	28	40	80	150	190	740	≈475	≈455	≈26	≈20
05	6×M24	260	160	—	—	535	260	40	40	240	535	28	40	80	150	190	785	≈585	≈565	≈30	≈23
06	8×M24	350	145	145	—	565	260	40	50	220	550	36	50	110	200	230	845	≈810	≈780	≈38	≈30
07	8×M24	350	190	190	—	615	300	40	50	280	600	36	50	110	200	230	895	≈920	≈875	≈42	≈32
08	8×M30	360	215	215	—	745	355	45	60	320	730	40	60	110	220	245	1065	≈1400	≈1315	≈75	≈58
09	8×M36	470	210	210	—	800	350	50	70	320	780	50	70	150	220	310	1165	≈1880	≈1780	≈125	≈105
10	8×M42	490	240	240	—	935	405	60	80	370	900	60	80	150	250	330	1385	≈2800	≈2680	≈180	≈155
11	8×M42	490	310	310	—	1036	500	62	80	450	1000	60	80	150	250	330	1490	≈3400	≈3250	≈195	≈160
12	10×M42	650	300	300	700	1140	500	60	90	430	1100	65	90	220	280	410	1650	≈4850	≈4650	≈240	≈210
13	10×M42	650	320	320	740	1190	540	60	90	460	1150	65	90	220	280	410	1730	≈5350	≈5100	≈255	≈225
14	10×M48	660	330	330	830	1355	570	70	90	500	1310	70	100	240	310	420	1960	≈6450	≈6170	≈300	≈280
15	10×M48	660	350	350	850	1400	615	73	100	550	1350	70	100	240	310	420	2010	≈6950	≈6600	≈320	≈300
16	10×M48	660	400	400	940	1480	700	70	100	630	1420	70	100	240	310	420	2085	≈7530	≈7200	≈350	≈325
17	8×M56	900	250	—	770	1410	510	160	120	490	1450	80	120	275	400	550	2180	≈9550	≈9050	≈380	≈350
18	8×M56	900	250	—	785	1455	555, ,	170	120	540	1500	80	120	275	400	550	2245	≈10650	≈10050	≈430	≈400
19	8×M56	900	370	—	990	1525	635	165	120	600	1560	80	120	275	400	550	2300	≈12250	≈11650	≈460	≈430
20	8×M64	960	370	—	990	1590	630	170	140	580	1610	90	140	300	450	570	2460	≈13400	≈12700	≈560	≈520
21	10×M64	960	440	440	1075	1630	680	190	140	640	1670	90	140	300	450	570	2520	≈14500	≈13800	≈610	≈570
22	10×M64	960	450	450	1135	1660	710	220	140	700	1730	90	140	300	450	570	2580	≈15400	≈14600	≈630	≈590
注：i_a栏指的是按第1种实际传动比选用时的公称传动比值； i_b栏指的是按第2种实际传动比选用时的公称传动比值。

R3、RMK3、RMD3、RHK3、RHD3型减速机外形及安装尺寸
