ZZS355、ZZS400、ZZS450、ZZS500、ZZS560、ZZS610、ZZS710、ZZS800、ZZS900、ZZS1000、ZZS1120、ZZS1250、ZZS1400、ZZS16

来源：网络作者：网络转载 2019-10-01 阅读：555

ZZS355～ZZS1800型减速器外形尺寸

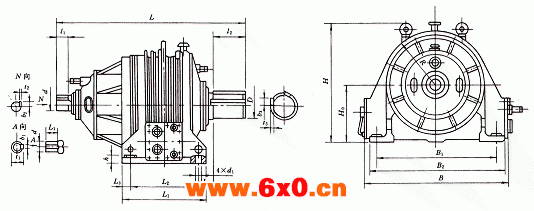

ZZS型行星齿轮减速机外形及安装尺寸

ZZS355～ZZS1800减速器外形尺寸 (mm)

型号	外形尺寸及中心高					轴伸尺寸								地脚尺寸								质量(kg)
型号	L	B	H	H₀	R	d	D	l₁	l₂	t₁	t₃	b₁	b₃	L₀	L₁	L₂	L₃	B₁	B₂	d₁	h	质量(kg)
ZZS355	1266	748	594	280	280	30	140	55	165	33	14	8	42	146	450	350	50	600	700	50	45	648
ZZS400	1344	838	676	315	320	35	150	55	180	38	15	10	45	153	520	400	60	675	790	50	55	915
ZZS450	1411	912	746	355	350	40	170	55	180	43	17	12	51	169	520	400	60	745	860	50	55	1155
ZZS500	1619	1042	868	400	405	45	200	70	200	48.5	20	14	60	180	580	450	65	860	990	55	65	1074
ZZS560	1773	1122	992	450	450	50	220	70	240	53.5	22	14	66	225	580	480	50	940	1070	55	65	2237
ZZS630	1969	1268	1072	500	495	55	240	85	260	59	24	16	72	228	680	530	75	1050	1286	65	75	3057
ZZS710	2140	1366	1177	560	545	60	260	85	280	64	26	18	78	258	720	570	75	1150	1300	65	75	4234
ZZS800	2317	1540	1358	630	600	65	300	105	280	69	30	18	90	263	840	650	95	1320	1510	75	90	5832
ZZS900	2384	1700	1470	710	665	70	340	105	350	74.5	34	20	102	285	980	770	105	1420	1630	80	90	7323
ZZS1000	2842	1930	1644	800	755	75	360	105	320	79.5	36	20	108	308	1050	810	120	1640	1860	95	110	10339
ZZS1120	3125	2204	1869	900	850	80	400	115	400	85	40	22	120	322	1130	930	100	1870	2120	100	125	74570
ZZS1250	3458	2470	2060	1000	950	90	450	115	485	95	45	25	135	356	1330	1020	155	2120	2430	120	150	19935
ZZS1400	3926	2706	2267	1100	1035	100	500	125	670	106	50	28	150	372	1430	1120	155	2300	2610	120	150	25014
ZZS1600	4335	2948	2570	1250	1135	110	560	140	750	116	56	28	168	459	1500	1180	160	2540	2580	145	170	35571
ZZS1800	4742	3324	2742	1360	1290	120	630	140	850	127	63	32	189	434	1720	1350	185	2850	3220	165	200	47850
