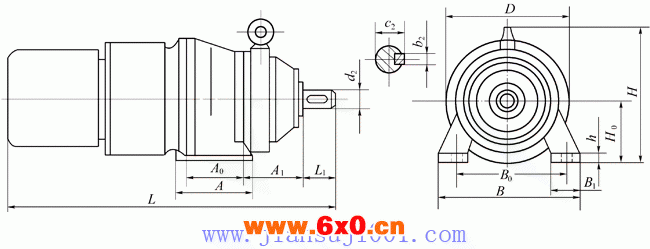

SCCJW型少齿差行星齿轮减速机的安装尺寸

SCCJW型少齿差行星齿轮减速机的安装尺寸

型号	中心高H₀	外形尺寸					安装尺寸					输出轴
型号	中心高H₀	H	B	D	A	L	A₁	A₀	B₁	B₀	h	d₂ (js6)	b₂	c₂	L₁
SCCJW2-11 SCCJW2-17 SCCJW2-23 SCCJW2-29 SCCJW2-35 SCCJW2-43 SCCJW2-59 SCCJW2-71 SCCJW2-87	160_—_0.5 132_—_0.5 112_—_0.5 112_—_0.5 112_—_0.5 112_—_0.5 112_—_0.5 112_—_0.5 112_—_0.5	315 287 267 267 267 267 267 267 267	310 310 310 310 310 310 310 310 310	340 360 250 250 250 230 230 230 230	215 215 215 215 215 215 215 215 215	1109 984 887 887 887 827 827 827 827	137 137 112 112 112 102 102 102 102	165 165 165 165 165 165 165 165 165	50 50 50 50 50 50 56 50 50	260 260 260 260 260 260 260 260 260	20 20 20 20 20 20 20 20 20	45 45 45 45 45 45 45 45 45	16 16 16 16 16 16 16 16 16	50.1 50.1 50.1 50.1 50.1 50.1 50.1 50.1 50.1	80 80 80 80 80 80 80 80 80
SCCJW3-11 SCCJW3-17 SCCJW3-23 SCCJW3-29 SCCJW3-35 SCCJW3-43 SCCJW3-59 SCCJW3-71 SCCJW3-87	160_—_0.5 160_—_0.5 132_—_0.5 132_—_0.5 132_—_0.5 132_—_0.5 132_—_0.5 132_—_0.5 132_—_0.5	330 330 302 302 302 302 302 302 302	350 350 310 310 310 310 310 310 310	350 340 300 300 300 300 250 250 250	215 215 215 215 215 215 215 215 215	1258 1158 1032 1032 1003 1003 933 903 903	148 148 148 148 148 148 128 128 128	165 165 165 165 165 165 165 165 165	50 50 50 50 50 50 50 50 50	300 300 260 260 260 260 260 260 260	25 25 25 25 25 25 25 25 25	55 55 55 55 55 55 55 55 55	16 16 16 16 16 16 16 16 16	60.1 60.1 60.1 60.1 60.1 60.1 60.1 60.1 60.1	80 80 80 80 80 80 80 80 80
SCCJW4-11 SCCJW4-17 SCCJW4-23 SCCJW4-29 SCCJW4-35 SCCJW4-43 SCCJW4-59 SCCJW4-71 SCCJW4-87	160_—_0.5 160_—_0.5 160_—_0.5 160_—_0.5 160_—_0.5 160_—_0.5 160_—_0.5 160_—_0.5 160_—_0.5	370.5 370.5 370.5 370.5 370.5 370.5 370.5 370.5 370.5	340 340 340 340 340 340 340 340 340	350 340 340 340 328 328 328 328 320	230 230 230 230 230 230 230 230 230	1278 1178 1148 1148 1023 1023 1003 943 943	183 183 183 183 183 183 183 183 183	186 180 180 180 180 180 180 180 180	50 50 50 50 50 50 50 50 50	290 290 290 290 290 290 290 290 290	25 25 25 25 25 25 25 25 25	60 60 60 60 60 60 60 60 60	16 16 16 16 16 16 16 16 16	65.1 65.1 65.1 65.1 65.1 65.1 65.1 65.1 65.1	82 82 82 82 82 82 82 82 82
SCCJW5-11 SCCJW5-17 SCCJW5-23 SCCJW5-29 SCCJW5-35 SCCJW5-43 SCCJW5-59 SCCJW5-71 SCCJW5-87	200_—_0.5 200_—_0.5 200_—_0.5 200_—_0.5 200_—_0.5 200_—_0.5 200_—_0.5 200_—_0.5 200_—_0.5	387 387 387 387 387 387 387 387 387	440 440 440 440 440 440 440 440 440	374 374 374 374 374 374 374 374 374	320 320 320 320 320 320 320 320 320	1430.5 1385.5 1340.5 1310.5 1310.5 1190.5 1210.5 1085.5 1065.5	169.5 169.5 169.5 169.5 169.5 169.5 169.5 169.5 169.5	260 260 260 260 260 260 260 260 260	60 60 60 60 60 60 60 60 60	380 380 380 380 380 380 380 380 380	30 30 30 30 30 30 30 30 30	70 70 70 70 70 70 70 70 70	18 18 18 18 18 18 18 18 18	74.6 74.6 74.6 74.6 74.6 74.6 74.6 74.6 74.6	100 100 100 100 100 100 100 100 100
