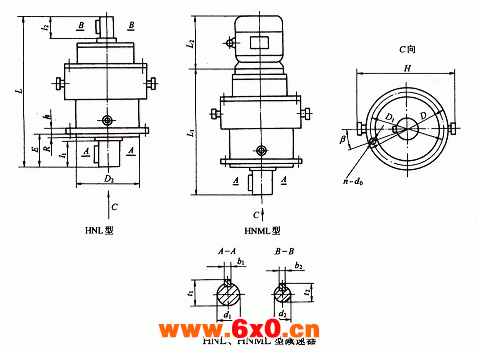

HNL、HNML型星轮减速机外形及安装尺寸

HNL、HNML型减速器主要尺寸 /mm

, ,,

规格	外形尺寸				轴伸尺寸								安装联接尺寸									质量 m/kg
规格	L	L₁	L₂	H	d₁	l₁	b₁	t₁	d₂	l₂	b₂	t₂	D	D₁	D₂ （h9）	R	E	h	n	d₀	β/(。)	质量 m/kg
11A	433	398	245	258	30k6	58	8	33	16j6	28	5	18	250	215	180	4	62	18	4	12	45	34
13A	452	451	245	293	45k6	82	14	48.5	16j6	28	5	18	250	215	180	4	86	18	4	12	45	54
15A	533	490	260	328	50k6	82	14	53.5	20j6	36	6	22.5	300	265	230	4	86	22	8	22	22.5	75
17A	614	575	340	396	65m6	105	18	69	28k6	42	8	31	400	360	320	5	112	22	8	22	22.5	100
19A	681	652	435	440	80m6	110	22	85	28j6	42	8	31	400	360	320	5	137	24	8	22	22.5	142
21A	725	696	435	500	90m6	130	25	95	28j6	42	8	31	400	360	320	5	137	26	8	22	22.5	180
23A	855	801	435	550	100m6	165	28	106	30k6	58	8	33	455	405	355	5	204	30	8	22	22.5	250
26A	946	891	535	620	110m6	165	28	116	40k6	82	12	43	490	440	390	7	204	35	8	24	22.5	392
30A	1032	977	600	685	130m6	200	32	137	40k6	82	12	43	635	560	485	10	234	40	8	33	22.5	562
33A	1074	1007	665	760	140m6	200	36	148	40k6	82	12	43	650	590	520	10	290	40	8	33	22.5	760
37A	1204	1158	705	865	160m6	240	40	169	45k6	82	14	48.5	750	660	570	10	300	50	8	39	22.5	1035
42A	1241	1191	705	965	180m6	240	45	190	50k6	82	14	53.5	850	760	670	10	250	50	12	39	15	1362
47A	1362	1312	790	1090	220m6	280	50	231	50k6	82	14	53.5	950	850	750	10	290	55	12	39	15	1810
53A	1502	1443	910	1184	240m6	330	56	252	55k6	82	16	59	1050	950	850	10	340	60	12	39	15	2520
10A	405	368	245	228	28j6	42	8	31	14j6	25	5	16	200	165	130	4	46	14	4	12	45	30
12A	459	419	245	278	38k6	58	10	41	19j6	28	6	21.5	250	215	180	4	62	18	4	12	45	50
14A	495	465	260	308	50k6	82	14	53.5	19j6	28	6	21.5	250	215	180	4	86	20	8	14	22.5	70
16A	584	541	260	376	60m6	105	18	64	24k6	36	8	27	300	265	230	4	109	22	8	14	22.5	95
18A	646	597	340	420	70m6	105	20	74.5	28j6	42	8	31	350	300	250	5	110	24	8	18	22.5	135
20A	723	668	435	470	80m6	130	22	85	30k6	58	8	33	400	350	300	5	135	26	8	18	22.5	170
22A	795	735	435	525	90m6	130	25	95	30k6	58	8	33	450	400	350	6	136	26	8	18	22.5	240
25A	910	875	535	590	100m6	165	28	106	35k6	58	10	38	500	450	400	6	171	30	12	22	15	370
28A	988	902	600	645	110m6	165	28	116	40k6	82	12	43	550	500	450	8	173	35	12	22	15	525
31A	1043	970	600	720	130m6	200	32	137	40k6	82	12	43	650	590	530	10	210	40	12	26	15	716
35A	1107	1029	665	825	150m6	200	36	158	45k6	82	14	48.5	750	670	600	10	210	45	12	33	15	980
40A	1268	1190	705	915	170m6	280	40	179	50k6	105	14	53.5	850	760	670	10	290	50	12	33	15	1282
45A	1437	1340	860	1040	200m6	280	45	210	60m6	105	18	64	950	850	750	10	290	55	12	33	15	1718
50A	1488	1391	860	1124	220m6	280	50	231	60m6	105	18	64	1050	950	850	10	290	60	12	33	15	2383
56A	1678	1591	1100	1256	240m6	330	56	252	65m6	105	18	69	1150	1050	950	10	340	65	12	33	15	3075
