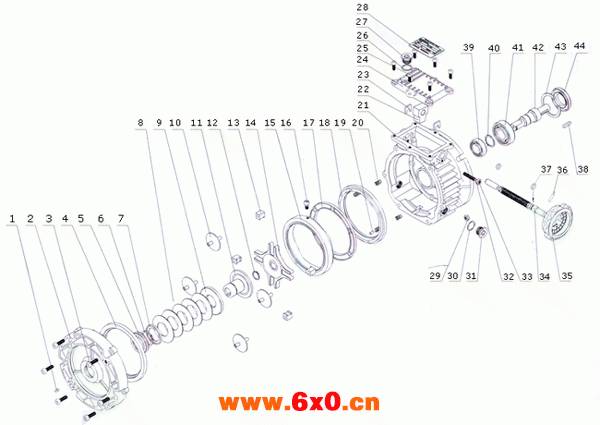

TXF行星锥盘无级变速器结构分解图
1.销 | 2.联接法兰 | 3.螺钉 | 4.固定外轨 |
5.油封 | 6.弹性挡圈 | 7.卡簧支承板 | 8.蝶形弹簧 |
9.活动内轨 | 10.卫星轮 | 11.固定内轨 | 12.弹性挡圈 |
13.滑块 | 14.卫星架 | 15.活动外轨 | 16.球接头 |
17.滚珠环 | 18.调整轨 | 19.定位销 | 20.压缩弹簧 |
21.箱体 | 22.操作块 | 23.卡板 | 24.顶盖 |
25.螺钉 | 26.橡胶垫片 | 27.油塞 | 28.铭牌 |
29.螺帽 | 30.橡胶垫片 | 31.油销 | 32.限位螺钉 |
33.螺帽 | 34.操作螺杆 | 35.手轮 | 36.定位销 |
37.O型圈 | 38.平键 | 39.轴承 | 40.弹性挡圈 |
41.轴承 | 42.输出轴 | 43.弹性挡圈 | 44.油封 |
45.操作螺杆 |
