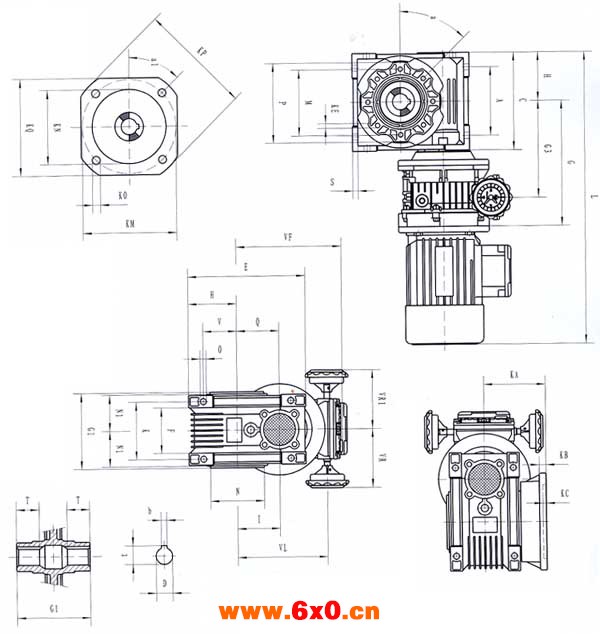

TXF行星锥盘无级变速器基本型与NMRV组合外形及安装尺寸
型号 | A | C | D (H8) | E | F | G | G1 | G3 | H | l | L | M | N (h8) | N1 | O | P | Q | S | T | V | TXF0.25-NMRV040 | 70 | 100 | 18 | 121.5 | 43 | 177 | 78 | 127 | 50 | 40 | 452 | 75 | 60 | 36.5 | 6.5 | 87 | 55 | 6.5 | 26 | 35 | TXF0.25-NMRV050 | 80 | 120 | 25 | 144 | 49 | 187 | 92 | 137 | 60 | 50 | 472 | 85 | 70 | 43.5 | 8.5 | 100 | 64 | 7 | 30 | 40 | TXF0.37-NMRV050 | 187 | 137 | 472 | TXF0.37-NMRV063 | 100 | 144 | 25 | 174 | 67 | 202 | 112 | 152 | 72 | 63 | 499 | 95 | 80 | 53 | 85 | 110 | 80 | 8 | 36 | 50 | TXF0.55-NMRV063 | 226 | 163.5 | 553 | TXF0.75-NMRV063 | 226 | 163.5 | 553 | TXF0.37-NMRV075 | 120 | 172 | 28 | 205 | 72 | 219.5 | 129 | 169.5 | 86 | 75 | 530.5 | 115 | 95 | 57 | 11 | 140 | 93 | 10 | 40 | 60 | TXF0.55-NMRV075 | 243.5 | 181 | 584.5 | TXF0.75-NMRV075 | 243.5 | 181 | 584.5 | UD1.1-NMRV075 | 270.5 | 213.5 | 626.5 | UD1.5-NMRV075 | 281.5 | 216.5 | 662.5 | TXF0.55-NMRV090 | 140 | 206 | 35 | 238 | 74 | 260.5 | 140 | 198 | 103 | 90 | 618.5 | 130 | 110 | 67 | 13 | 160 | 102 | 11 | 45 | 70 | TXF0.75-NMRV090 | 260.5 | 198 | 618.5 | UD1.1-NMRV090 | 287.5 | 230.5 | 660.5 | UD1.5-NMRV090 | 298.5 | 233.5 | 696.5 | UD1.1-NMRV110 | 170 | 252.5 | 42 | 295 | - | 318 | 155 | 261 | 127.5 | 11 0 | 715.5 | 165 | 130 | 74 | 14 | 200 | 125 | 14 | 50 | 85 | UD1.5-NMRV110 | 329 | 264 | 751.5 | UD2.2-NMRV110 | 368 | 291 | 820.5 | UD3.0-NMRV110 | 368 | 291 | 820.5 | UD4.0-NMRV110 | 368 | 291 | 835.5 | UD1.5-NMRV130 | 200 | 292.5 | 45 | 335 | - | 349 | 170 | 284 | 147.5 | 13 0 | 791.5 | 215 | 180 | 81 | 16 | 250 | 140 | 15 | 60 | 100 | UD2.2-NMRV130 | 388 | 311 | 860.5 | UD3.0-NMRV130 | 388 | 311 | 860.5 | UD4.0-NMRV130 | 388 | 311 | 875.5 |
型号 | VF | VL | VR | VR1 | K | KE | a | KA | KB | KC | al | KM | KN H8) | KO | kp | KQ | b | t | kg | TXF0.25-NMRV04 | 144.5 | 122.5 | 116.5 | 116.5 | 60 | M6X8 (n-4) | 45★ | 72 | 7 | 4 | 45★ | 87 | 60 | 9(n4) | 110 | 95 | 6 | 20.8 | | TXF0.25-NMRV05 | 154.5 | 132.5 | 116.5 | 116.5 | 70 | M8X10 (n-8) | 45★ | 90 | 9 | 5 | 45★ | 90 | 70 | 11(n4) | 125 | 110 | 8 | 28.3 | | TXF0.37-NMRV05 | 154.5 | 132.5 | 116.5 | 116.5 | TXF0.37-NMRV06 | 167.5 | 145.5 | 116.5 | 116.5 | 85 | M8X14 (n-8) | 45★ | 102 | 10 | 6 | 45★ | 150 | 115 | 11(n4) | 180 | 142 | 8 | 28.3 | | TXF0.55-NMRV06 | 190 | 166 | 126.5 | 126.5 | TXF0.75-NMRV06 | 190 | 166 | 126.5 | 126.5 | TXF0.37-NMRV07 | 179.5 | 157.5 | 126.5 | 126.5 | 90 | M8X14 (n-8) | 45★ | 102 | 13 | 6 | 45★ | 165 | 130 | 14(n4) | 200 | 170 | 8 | 31.3 | | TXF0.55-NMRV07 | 202 | 178 | 126.5 | 126.5 | TXF0.75-NMRV07 | 202 | 178 | 126.5 | 126.5 | UD1.1-NMRV075 | 2.3 | 184 | 135 | - | UD1.5-NMRV075 | 221 | 202 | 135 | - | UD0.55-NMRV090 | 217 | 191 | 126.5 | 126.5 | 100 | M10x18 (n-8) | 45★ | 111 | 13 | 6 | 45★ | 175 | 152 | 14(n4) | 210 | 200 | 10 | 38.3 | | TXF0.75-NMRV09 | 217 | 193 | 126.5 | 126.5 | UD1.1-NMRV090 | 218 | 199 | 135 | - | UD1.5-NMRV090 | 236 | 217 | 135 | - | TXF0.75-NMRV11 | 238 | 219 | 126.5 | - | 115 | M10x18 (n-8) | 45★ | 131 | 15 | 6 | 45★ | 230 | 170 | 14(n8) | 280 | 260 | 12 | 45.3 | | UD1.5-NMRV110 | 256 | 237 | 135 | - | UD2.2-NMRV110 | 291 | 268 | 166 | - | UD3.0-NMRV110 | 291 | 268 | 166 | - | UD4.0-NMRV110 | 291 | 268 | 166 | - | UD1.1-NMRV130 | 276 | 257 | 135 | - | 120 | M12X21 (n-8) | 45★ | 144 | 15 | 6 | 22.5★ | 255 | 180 | 16(n8) | 320 | 290 | 14 | 48.8 | | UD2.2-NMRV130 | 311 | 288 | 166 | - | UD3.0-NMRV130 | 311 | 288 | 166 | - | UD4.0-NMRV130 | 311 | 288 | 166 | - |
| |
|
