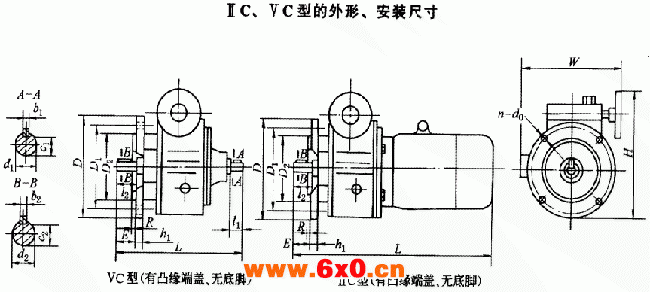

ⅤC、ⅡC的外形及安装尺寸
表 15-3-11 /mm
机座号 | 安装尺寸 | 外形尺寸 | ||||||||||||||||||
D1 | D2 | E | h1 | R | n | d0 | 输入轴 | 输出轴 | D | W | H | L | ||||||||
d1 | b1 | c1 | l1 | d2 | b2 | c2 | l2 | 双轴型 | 直联型 | |||||||||||
002 | 115 | 95 | 30 | 9 | 3 | 4 | 10 | 11 | 4 | 8.5 | 23 | 11 | 4 | 8.5 | 30 | 142 | 200 | 181 | 251 | 357 |
004 | 130 | 110 | 40 | 10 | 3.5 | 14 | 5 | 11 | 30 | 14 | 5 | 11 | 40 | 160 | 210 | 203 | 242 | 375 | ||
007 | 165 | 130 | 50 | 12 | 12 | 19 | 6 | 15.5 | 40 | 24 | 8 | 20 | 50 | 200 | 260 | 255 | 318 | 453 | ||
015 | 215 | 180 | 60 | 15 | 4 | 15 | 24 | 8 | 20 | 43 | 28 | 24 | 60 | 250 | 302 | 307 | 420 | 592 | ||
022 | 265 | 230 | 80 | 28 | 24 | 60 | 38 | 10 | 33 | 80 | 300 | 340 | 368 | 475 | 634 | |||||
040 | 350 | 654 | ||||||||||||||||||
075 | 300 | 250 | 18 | 5 | 19 | 38 | 10 | 33 | 70 | 42 | 12 | 37 | 350 | 400 | 436 | 608 | 787 | |||
