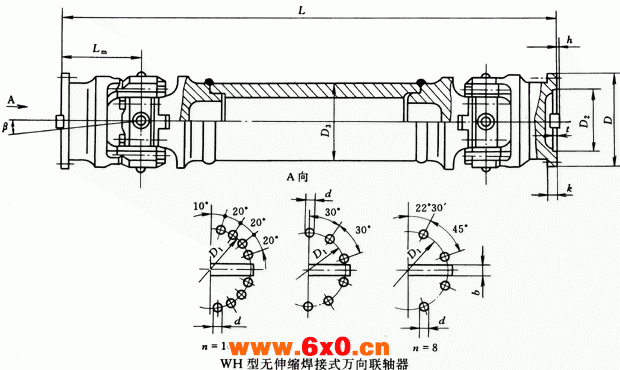

WH型无伸缩焊接式万向联轴器外形及安装尺寸（JB/T3242-93）
WH型无伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T3242-93）/mm
型号 | 回转 直径 D | 公称转 矩Tn/ kN·m | 疲劳转 矩Tf/ kN·m | 轴线折 角β/ (°)≤ | Lmin | Lm | D1 | D2 (H7) | D3 | k | t | b (h9) | h | n-d | 转动惯量 I/kg·m2 | 质量m/kg | ||
Lmin | 增长100 | Lmin | 增长100 | |||||||||||||||
SWZ160WH | 160 | 18 | 9 | ≤10 | 580 | 120 | 138 | 95 | 114 | 15 | 5 | 20 | 6 | 8-13 | 0.176 | 0.008 | 61 | 3.02 |
SWZ190WH | 190 | 31.5 | 16 | 650 | 135 | 165 | 115 | 133 | 17 | 5 | 25 | 7 | 8-15 | 0.392 | 0.015 | 96 | 4.11 | |
SWZ220WH | 220 | 45 | 22 | 760 | 155 | 190 | 130 | 159 | 20 | 6 | 32 | 9 | 8-17 | 0.824 | 0.031 | 151 | 5.96 | |
SWZ260WH | 260 | 80 | 40 | 880 | 180 | 228 | 155 | 194 | 25 | 6 | 40 | 12.5 | 8-19 | 1.893 | 0.061 | 248 | 7.82 | |
SWZ300WH | 300 | 125 | 63 | 1010 | 215 | 260 | 180 | 219 | 30 | 7 | 40 | 15 | 10-23 | 3.885 | 0.095 | 319 | 9.37 | |
SWZ350WH | 350 | 200 | 100 | 1120 | 235 | 310 | 210 | 273 | 35 | 8 | 50 | 16 | 10-23 | 8.309 | 0.216 | 590 | 13.62 | |
SWZ400WH | 400 | 280 | 140 | 1270 | 270 | 358 | 240 | 299 | 40 | 8 | 70 | 18 | 10-25 | 15.81 | 0.347 | 862 | 18.72 | |
SWZ420WH | 420 | 355 | 180 | 1350 | 295 | 376 | 255 | 325 | 42 | 10 | 80 | 20 | 16-28 | 21.697 | 0.432 | 940 | 19.18 | |
SWZ450WH | 450 | 450 | 224 | 1450 | 300 | 400 | 270 | 351 | 44 | 10 | 80 | 20 | 16-28 | 28.967 | 0.586 | 1256 | 22.31 | |
SWZ500WH | 500 | 600 | 315 | 1630 | 340 | 445 | 300 | 377 | 47 | 12 | 90 | 22.5 | 16-31 | 49.12 | 0.854 | 1725 | 28.76 | |
SWZ550WH | 550 | 800 | 400 | 1710 | 355 | 492 | 320 | 426 | 50 | 12 | 100 | 22.5 | 16-31 | 76.478 | 1.272 | 2213 | 32.87 | |
注：1. Tf为在交变负荷下按疲劳强度所允许的转矩。
2.L为安装长度，按需要确定。
