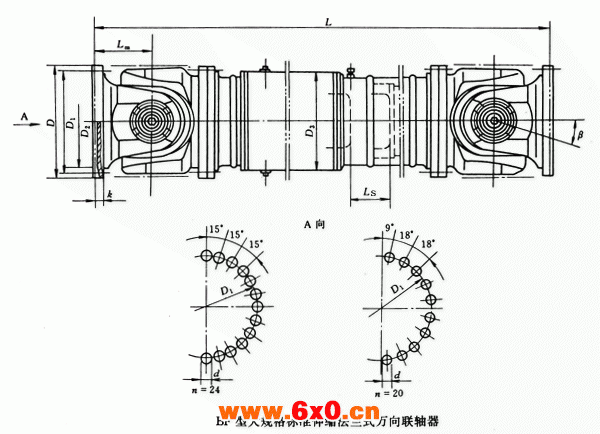

BF型大规格标准法兰式万向联轴器外形安装尺寸
BF型大规格标准伸缩法兰式万向联轴器基本参数和主要尺寸（JB/T5513-91）/mm
型号 | 回转直 径D | 公称转矩 Tn/kN·m | 疲劳转矩 Tf/kN·m | 轴线折角 β≤ | 伸缩量 LS | Lmin | D1 (js11) | D2 | D3 | Lm | n-d | k | |
β=5° | β=10° | ||||||||||||
SWC680BF | 680 | 1400 | 710 | 5°, 10° | 250 | 3230 | 635 | 550 | 508 | 335 | 360 | 24-25 | 55 |
SWC780BF | 780 | 2500 | 1250 | 250 | 3620 | 725 | 640 | 630 | 370 | 405 | 24-31 | 62 | |
SWC840BF | 840 | 3150 | 1600 | 250 | 3840 | 775 | 710 | 660 | 425 | 480 | 24-38 | 70 | |
SWC920BF | 920 | 4000 | 2000 | 300 | 4570 | 855 | 760 | 750 | 460 | 480 | 24-38 | 80 | |
SWC1000BF | 1000 | 5000 | 2500 | 300 | 4790 | 915 | 840 | 790 | 515 | 535 | 20-50 | 90 | |
SWC1100BF | 1100 | 6310 | 3150 | 300 | 5030 | 1015 | 920 | 850 | 570 | 600 | 20-50 | 100 | |
SWC1200BF | 1200 | 8000 | 4000 | 300 | 5280 | 1100 | 1000 | 900 | 620 | 660 | 20-58 | 110 | |
注：1.Tf为在交变负荷下按疲劳强度所允许的转矩。
2.Lmin为缩短后的最小长度。
3.L为安装长度，按需要确定。
