SWC型十字轴式万向联轴机与相配件的联接（JB/T5513-91）

来源：网络  作者：网络转载   2019-10-01 阅读：665

    SWC型万向联轴器通过高强度螺栓及螺母把两端的法兰联接在其他配件上。大规格SWC型万向联轴器是通过端面齿、高强度螺栓及螺母把两端的法兰联接在其他配件上。

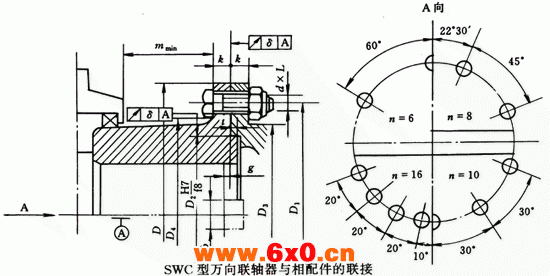

SWC型十字轴式万向联轴器与相配件的联接（JB/T5513-91）

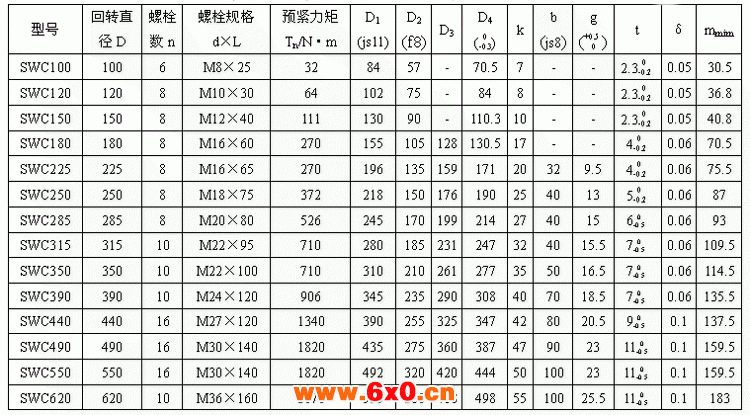

SWC型万向联轴器相配件的联接尺寸及螺栓预紧力矩（JB/T5513-91）/mm

SWC型十字轴式万向联轴器与相配件的联接（JB/T5513-91）

端面齿形尺寸及螺栓预紧力矩（JB/T5513-91）/mm
型号
回转直
径D
螺栓
数n
螺栓规格
d×L
预紧力矩
Tn/N·m
齿数Z
b
h
h1
f
R
l
t
D­­­1
α
SWC680
680
24
M24×140
850
120
8.909
4.734
12.452
0.29
2.5
10
14
550
1°40′
SWC780
780
24
M30×160
1700
144
8.513
3.961
11.366
0.52
2.5
15
13
640
2°
SWC840
840
24
M36×180
2960
144
9.168
4.861
13.166
0.52
2.5
15
15
710
2°
SWC920
920
24
M36×200
2960
144
10.042
6.061
15.566
0.52
2.5
15
17
760
2°
SWC1000
1000
20
M48×240
7160
180
8.73
4.059
11.961
0.72
2.5
15
13
840
2°44′43″
SWC1100
1100
20
M48×260
7160
180
9.603
5.258
14.36
0.72
2.5
15
16
920
2°44′43″
SWC1200
1200
20
M56×280
11500
180
10.476
6.457
16.578
0.72
2.5
15
18
1000
2°44′43″
