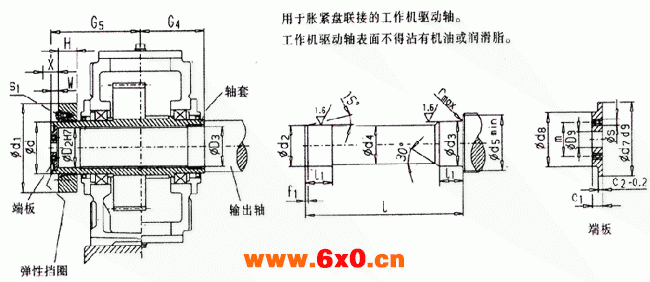

齿轮箱带胀紧盘联接的空心轴（类型H2，H3，H4，B3，B4）

类型H2D、H3D、H4D、B3D、B4D
齿轮箱规格	工作机驱动轴 ²⁾								端板								弹性挡圈	空心轴				胀紧盘					螺钉
	d₂	d₃	d₄	d₅	f₁	l	l₁	r	c₁	c₂	d₇	d₈	D₉	m	s	数量	DIN 472	D₂	D₃	G₄	G₅	类型	d	d₁	H	W	s₁
	mm															数量	DIN 472	mm
3 4 5	70g6 85g6 100g6	70g6 85h6 100h6	69.5 84.5 99.5	80 95 114	4 4 5	286 326 383	38 48 53	2 2 2	17 17 20	7 7 8	75 90 105	55 70 80	22 22 26	40 50 55	M8 M8 M10	2 2 2	75×2.5 90×3 105×4	70 85 100	70 85 100	125 140 165	180 205 240	90-32 110-32 125-32	90 110 125	155 185 215	38 49 53	20 20 20	M10 M12 M12
6 7 8	110g6 120g6 130g6	110h6 120h6 130h6	109.5 119.5 129.5	124 134 145	5 5 6	383 453 458	58 68 73	3 3 3	20 20 20	8 8 8	115 125 135	85 90 100	26 26 26	60 65 70	M10 M12 M12	2 2 2	115×4 125×4 135×4	110 120 130	110 120 130	165 195 195	240 280 285	140-32 155-32 165-32	140 155 165	230 263 290	58 62 68	20 23 23	M14 M14 M16
9 10 11	140g6 150g6 165f6	145m6 155m6 170m6	139.5 149.5 164.5	160 170 185	6 6 7	539 559 644	82 92 112	4 4 4	23 23 23	10 10 10	150 160 175	110 120 130	33 33 33	80 90 90	M12 M12 M12	2 2 2	150×4 160×4 175×4	140 150 165	145 155 170	235 235 270	330 350 400	175-32 200-32 220-32	175 200 220	300 340 370	68 85 103	28 28 30	M16 M16 M20
12 13 14	180f6 190f6 210f6	185m6 195m6 215m6	179.5 189.5 209.5	200 213 233	7 7 8	649 789 784	122 137 147	4 5 5	23 23 28	10 10 14	190 200 220	140 150 170	33 33 33	100 110 130	M16 M16 M16	2 2 2	190×4 200×4 220×4	180 190 210	185 195 215	270 335 335	405 480 480	240-32 260-32 280-32	240 260 280	405 430 460	107 119 132	30 30 30	M20 M20 M20
15 16 17 18	230f6 240f6 250f6 280f6	235m6 245m6 260m6 285m6	229.5 239.5 249.5 279.5	253 263 278 306	8 8 8 9	899 899 982 982	157 157 177 177	5 5 5 5	28 28 30 30	14 14 14 14	240 250 265 290	180 190 200 210	39 39 39 39	140 150 150 160	M16 M20 M20 M20	2 2 2 2	240×5 250×5 265×5 290×5	230 240 250 280	235 245 260 285	380 380 415 415	550 550 600 600	300-32 320-32 340-32 360-32	300 320 340 360	485 520 570 590	140 140 155 162	35 35 35 35	M24 M24 M24 M24
19 20 21 22	285f6 310f6 330f6 340f6	295m6 315m6 335m6 345m6	284.5 309.5 329 339	316 336 358 368	9 9 9 9	1100 1100 1160 1170	187 187 205 215	5 5 5 5	32 32 40 40	15 15 20 20	300 320 340 350	220 230 250 260	39 39 45 45	170 180 190 200	M24 M24 M24 M24	2 2 2 2	300×5 320×6 340×6 350×6	285 310 330 340	295 315 335 345	465 465 490 490	670 670 715 725	380-32 390-32 420-32 440-32	380 390 420 440	640 650 670 720	166 166 186 194	40 40 45 45	M27 M27 M27 M27
23 24 25 26	根据用户要求供货
