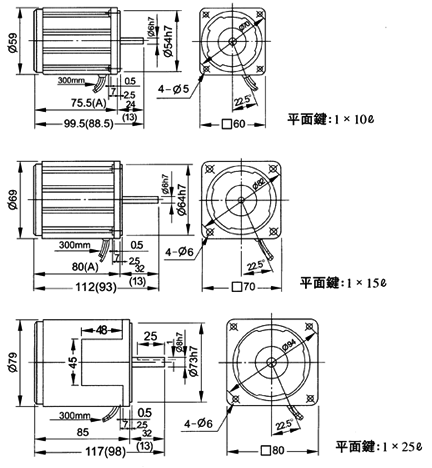

螺旋齿轴外型图
GN
21K6A-A 2RK6A-A 模 数：0.5
21K6A-C 2RK6A-C 压力角： 20°
21K6GN-A 2RK6GN-A 螺旋角：25°
21K6GN-C 2RK6GN-C 齿 数：8
外 径：φ5.5
重 量：0.7kg
GN
31K15A-A 3RK15A-A 模 数：0.5
31K15-C 3RK15A-C 压力角：20°
31K15GN-A 3RK15GN-A 螺旋角：25°
31K15GN-C 3RK15GN-C 齿 数：10
GN
41K25A-A 4RK25A-A 模 数：0.6
41K25A-C 4RK25A-C 压力角：20°
41K25A-S 4RK25GN-A 螺旋角：25°
41K25A-U 4RK25GN-C 齿 数：9
41K25GN-A 外 径：φ7.9
41K25GN-C 重 量：1.5kg
4125GN-S
41K25GN-U

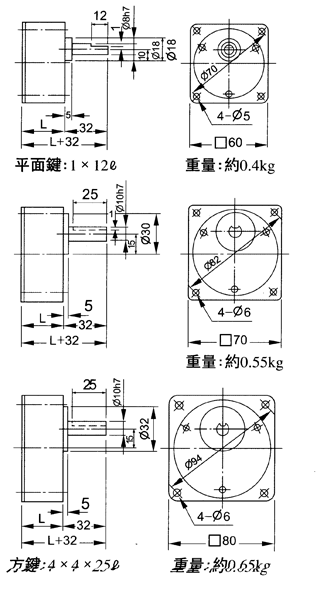

2GN 2GN3-18 L=32
2GN□K 2GN20-180 L=42
3GN□ 3GN3-18 L=32
3GN□K 方键：4×4×20e
3GN3-18 L=42
方键：4×4×25e
4GN□ 4GN3-18 L=32
4GN□K 4GN20-180 L=45
