特点:

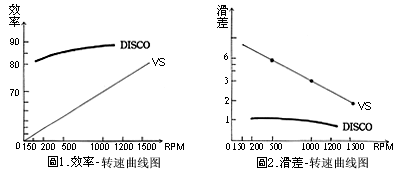

(1) 低速时扭力变大效率高
KIMPO-DISCO无段变速机,输入容量自0.18kw~22kw,其扭力的传导是由多组斜面游星片面的传导,所以能够承受过负载、冲击负荷和反动作负荷的特殊环境,在低速时因游星片轨道扩大而力臂增大,故扭力变大效率特高。
(2) 全封闭机械式变速
KIMPO-DISCO无段变速机,经由机械方式变速,且全封闭在框架内,故在特殊场所,如爆炸性、易燃性、粉尘性、酸碱性、潮湿性场所,只要马达选用得当,均能适应没有危险且寿命特长。
(3) 稳定:速度变动率在0.01﹪以内
机械式变速的另一特色,就是速度稳定变动率低,游星片的组合均附调压装置,故速度稳定不会因环境温升改变或使用过久而失去准确性。
(4) 體積小、重量輕、介面特性佳
KIMPO-DISCO本体1HP仅152mm长,体积小重量轻,且立式、卧式,双轴型均可配合在整体的联动系统中,可适用单一马达驱动,降低成本、减少故障,提高系统联动的特性,因此双轴型的应用不可或缺。
(5) 变速操作容易
由采用操作轮,变速容易,运转中不管是否在负载状态下,均可快速而确实地变速,并且可以装用各种遥控装置,与P.L.D.自动控制。
(6) 应用范围广泛
任何速度均可指定,任何角度均可安装,不受入力轴变速的限制,且能配合各种马达及减速机使用。
(1) 低速时扭力变大效率高
KIMPO-DISCO无段变速机,输入容量自0.18kw~22kw,其扭力的传导是由多组斜面游星片面的传导,所以能够承受过负载、冲击负荷和反动作负荷的特殊环境,在低速时因游星片轨道扩大而力臂增大,故扭力变大效率特高。
(2) 全封闭机械式变速
KIMPO-DISCO无段变速机,经由机械方式变速,且全封闭在框架内,故在特殊场所,如爆炸性、易燃性、粉尘性、酸碱性、潮湿性场所,只要马达选用得当,均能适应没有危险且寿命特长。
(3) 稳定:速度变动率在0.01﹪以内
机械式变速的另一特色,就是速度稳定变动率低,游星片的组合均附调压装置,故速度稳定不会因环境温升改变或使用过久而失去准确性。
(4) 體積小、重量輕、介面特性佳
KIMPO-DISCO本体1HP仅152mm长,体积小重量轻,且立式、卧式,双轴型均可配合在整体的联动系统中,可适用单一马达驱动,降低成本、减少故障,提高系统联动的特性,因此双轴型的应用不可或缺。
(5) 变速操作容易
由采用操作轮,变速容易,运转中不管是否在负载状态下,均可快速而确实地变速,并且可以装用各种遥控装置,与P.L.D.自动控制。
(6) 应用范围广泛
任何速度均可指定,任何角度均可安装,不受入力轴变速的限制,且能配合各种马达及减速机使用。

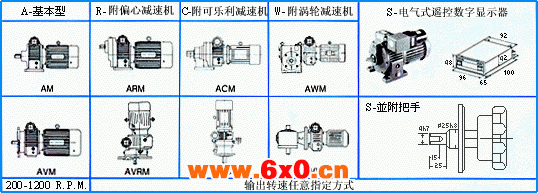

各系列机种例:
注: 出力轴按装方向均可指定,并可做双轴使用
常用出力轴回转数选择表:
出力轴回转数(RPM) | 減速比 | 变速范围 | 减速机形式 | 代号 | |
4P 60Hz | 4P 50Hz | ||||
1200~200 | 1000~165 | 1/1.4~1/8.4 | A系列 | AM AVM | |
480~80 | 400~66 | 2.5 | 1/3.5~1/21 | R型: 附偏心齿轮减速机 | ARM AVRM |
240~40 | 200~33 | 5 | 1/7~1/42 | ||
120~20 | 100~16.5 | 10 | 1/14~1/84 | C型: 附摆线型减速机 G型: 附齿轮减速机 W型: 附蜗轮减速机 | AGM AVGM AWM AVWM |
80~13.3 | 66.6~11 | 15 | 1/21~1/26 | ||
60~10 | 50~8.3 | 20 | 1/28~1/168 | ||
40~6.7 | 33.3~5.5 | 30 | 1/42~1/251 | ||
20~3.3 | 16.7~2.8 | 60 | 1/84~1/509 | ||

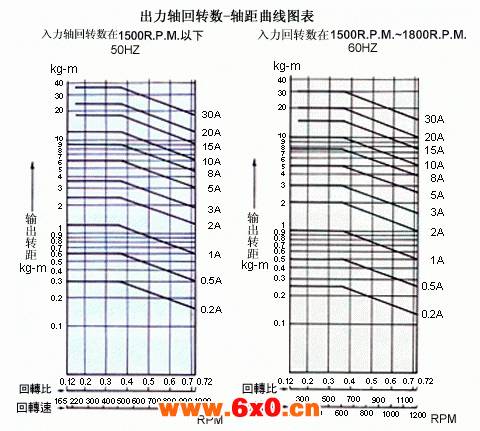

轉矩特性:
