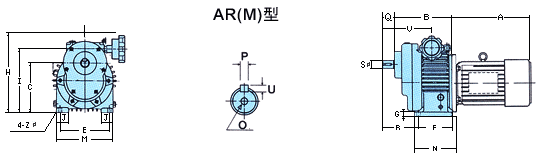

配置R型齿轮减速机(脚座安装型)
型 式 | 減速比 | B | C | E | F | G | H | I | J | M | N | R | V | Z | 出 力 轴 尺 寸 | A(Kg) | ||||
S(h6) | Q | P | U | O | ||||||||||||||||
02AR(M) | 1/2.5 1/5 | 149 | 116 | 110 | 105 | 102 | 203 | 158 | 25 | 140 | 125 | 87 | 138 | 9 | 19 | 30 | 6 | 6 | M6 | 11 |
05AR(M) | 162 | 135 | 120 | 105 | 15 | 223 | 177 | 32 | 160 | 135 | 84 | 134 | 10 | 19 | 30 | 6 | 6 | M6 | 19 | |
1AR(M) | 181 | 160 | 160 | 125 | 15 | 254 | 208 | 40 | 190 | 150 | 104 | 158 | 12 | 24 | 35 | 8 | 7 | M8 | 25 | |
2AR(M) | 213 | 190 | 180 | 140 | 18 | 300 | 246 | 50 | 230 | 165 | 123 | 180 | 12 | 28 | 45 | 8 | 7 | M8 | 43 | |
3AR(M) 5AR(M) | 258 | 224 | 245 | 230 | 20 | 360 | 298 | 55 | 300 | 270 | 123 | 225 | 14 | 38 | 60 | 10 | 8 | M10 | 74 78 | |
