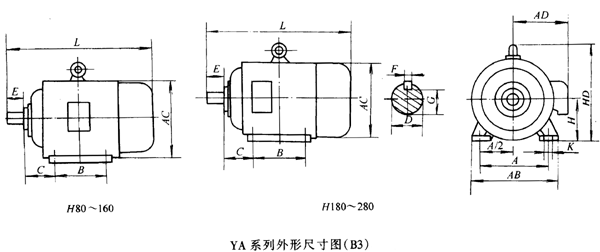

YA系列增安型三相异步电动机外形及安装尺寸（B3)
机座号 （中心高） | 极数 | A | B | C | D | E | F | G | H | K | AB | AC | AD | HD | L |
80 | 2、4 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 165 | 175 | 190 | 175 | 290 | |
90S | 2、4、6 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | Ф10 | 180 | 195 | 195 | 195 | 315 |
90L | 125 | 340 | |||||||||||||
100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | Ф12 | 205 | 215 | 220 | 245 | 380 | ||
112M | 190 | 140 | 70 | 112 | 245 | 240 | 230 | 270 | 400 | ||||||
132S | 2、4、6、8 | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 280 | 275 | 250 | 320 | 475 | |
132M | 178 | 515 | |||||||||||||
160M | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | Ф15 | 330 | 335 | 280 | 390 | 605 | |
160L | 254 | 650 | |||||||||||||
180M | 279 | 241 | 121 | 48 | 14 | 42.5 | 180 | 335 | 380 | 300 | 430 | 670 | |||
180L | 279 | 710 | |||||||||||||
200L | 318 | 305 | 133 | 55 | 16 | 49 | 200 | Ф19 | 395 | 420 | 340 | 475 | 775 | ||
225S | 4.8 | 365 | 286 | 149 | 60 | 140 | 18 | 53 | 225 | 435 | 475 | 380 | 530 | 820 | |
225M | 2 | 311 | 55 | 110 | 16 | 49 | 815 | ||||||||
4、6、8 | 60 | 140 | 18 | 53 | 845 | ||||||||||
250M | 2 | 406 | 349 | 168 | 250 | 490 | 515 | 445 | 575 | 930 | |||||
4、6、8 | 65 | 58 | |||||||||||||
280S | 2 | 457 | 368 | 190 | 280 | Ф24 | 550 | 580 | 470 | 640 | 1000 | ||||
4、6、8 | 75 | 20 | 67.5 | ||||||||||||
280M | 2 | 419 | 65 | 18 | 58 | 1050 |
