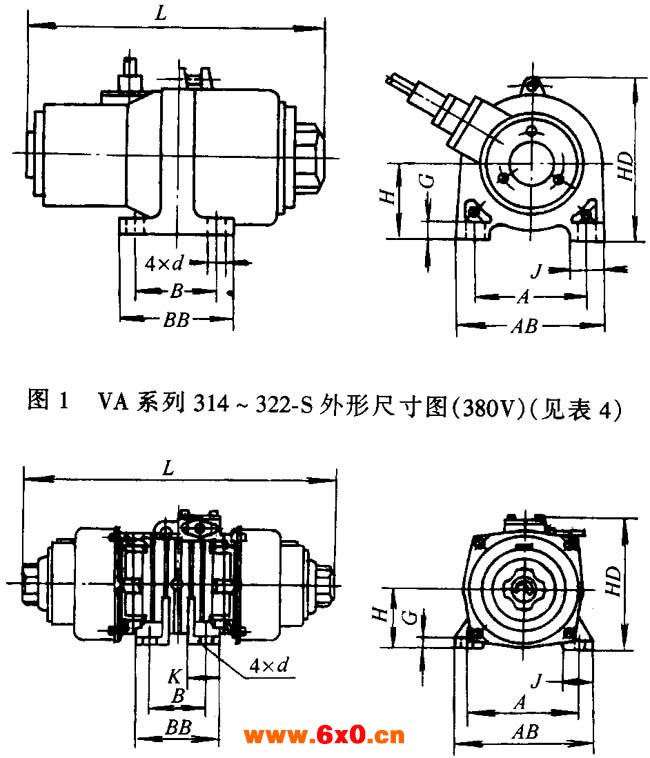

VA、VB系列振动三相异步电动机外形及安装尺寸
表4 VA系列322-S～546-W外形尺寸数据 （单位：mm）
型号 | A | B | K | J | AB | BB | L | G | H | HD | d | 安装螺栓 | 外形图号 |
VA-322-S VA-522-W | 160 170 | 90 120 | — — | 40 55 | 190 220 | 120 170 | 352 620 | 14 16 | 86 85 | 185 202 | 14 18 | M12 M16 | 图1 图2 |
VA-314-S VA-534-W VA-1054-W | 180 180 220 | 100 110 110 | — — — | 45 65 60 | 220 220 270 | 130 140 160 | 352 568 598 | 14 15 18 | 115 112 123 | 246 253 264 | 14 14 22 | M12 M12 M20 | 图1 图2 图2 |
VA-326-W VA-546-W | 160 200 | 100 110 | 55 — | 40 60 | 190 250 | 150 160 | 594 606 | 12 16 | 92 123 | 210 251 | 14 22 | M12 M20 | 图2 图2 |

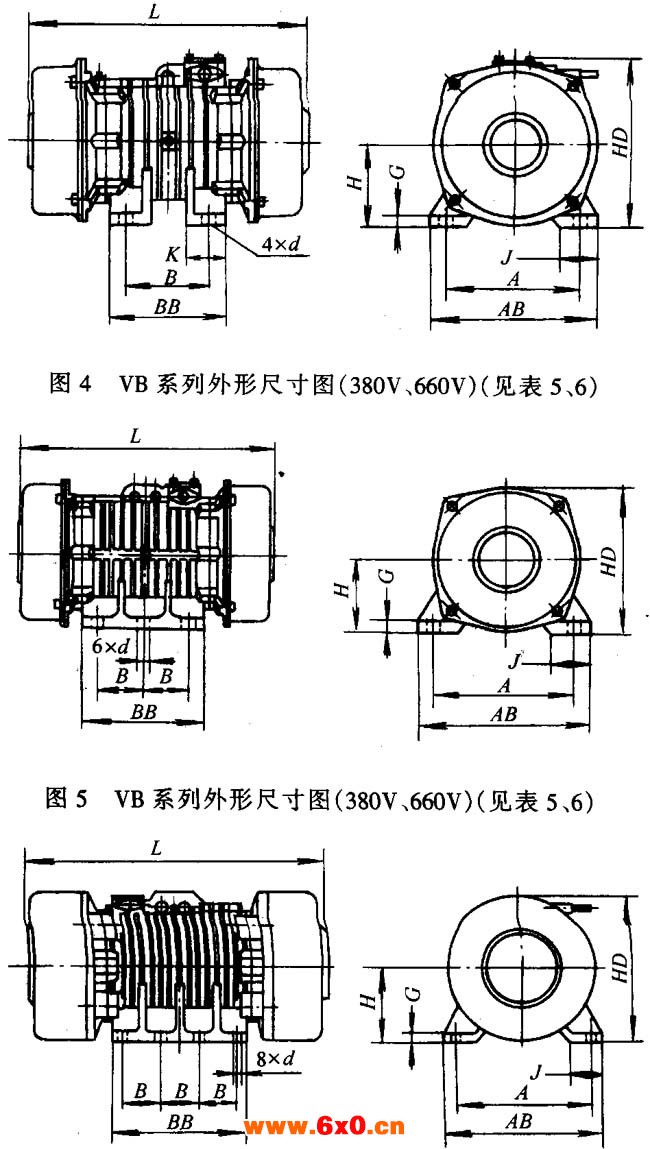

表5VB系列（660V）外形尺寸数据 （单位：mm）
型号 | A | B | K | J | AB | BB | L | G | H | HD | d | 安装螺栓 | 外形图号 |
VB-1054-W VB-20114-W VB-32154-W VB-50234-W VB-75304-W | 220 220 260 350 380 | 110 160 180 220 125 | — 75 80 — — | 60 60 70 100 105 | 270 270 320 430 460 | 160 220 240 370 330 | 376 491 544 648 614 | 18 22 25 33 35 | 123 140 160 192 210 | 264 282 320 390 412 | 22 26 26 39 39 | M20 M24 M24 M36 M36 | 图4 图4 图4 图4 图5 |
VB-1076-W VB-20156-W VB-32246-W VB-50326-W VB-75556-W VB-100756-W | 220 260 350 350 380 440 | 160 180 220 250 125 140 | 75 80 — — — — | 60 70 100 100 105 125 | 270 320 430 430 480 530 | 220 240 370 400 385 450 | 471 564 648 758 753 962 | 22 25 33 33 35 36 | 140 160 192 192 240 240 | 281 320 390 390 467 470 | 26 26 39 39 39 45 | M24 M24 M36 M36 M36 M42 | 图4 图4 图4 图4 图5 图5 |

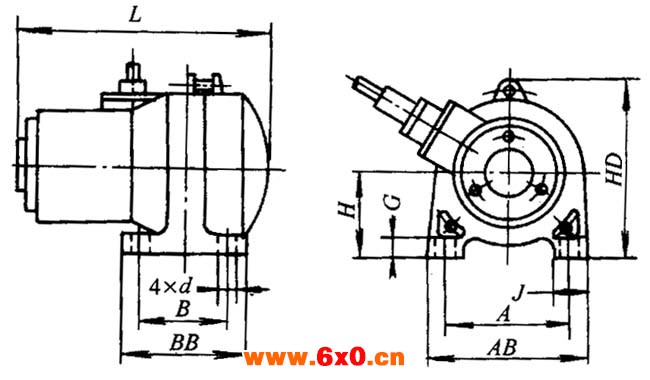

表6 VB系列（380V）外形尺寸数据 （单位：mm）
型号 | A | B | K | J | AB | BB | L | G | H | HD | d | 安装螺栓 | 外形图号 |
VB-322-W VB-552-W VB-10102-W VB-20202-W VB-40302-W | 160 170 200 260 350 | 90 120 140 200 220 | — — 75 — — | 40 55 60 70 100 | 190 220 250 320 430 | 120 170 220 290 320 | 258 366 445 520 560 | 14 16 18 22 33 | 86 85 105 140 185 | 185 202 240 300 355 | 14 18 22 26 39 | M12 M16 M20 M24 M36 | 图3 图4 图4 图4 图4 |
VB-326-W VB-546-W VB-1076-W VB-20156-W VB-32246-W VB-50326-W VB-75556-W VB-100756-W VB-135906-W VB-1601106-W VB-1801306-W | 160 200 220 260 350 350 380 440 480 480 520 | 100 110 160 180 220 250 125 140 140 140 140 | 55 — 75 80 — — — — — — — | 40 60 60 70 100 100 105 125 125 125 125 | 190 250 270 320 430 430 480 530 570 570 610 | 150 160 220 240 370 400 385 450 510 510 510 | 328 358 471 564 648 758 753 862 984 998 970 | 12 16 22 25 33 33 35 36 38 38 38 | 92 123 140 160 192 192 240 240 265 265 290 | 210 251 282 320 390 390 467 470 520 520 570 | 14 22 26 26 39 39 39 45 45 45 45 | M12 M20 M24 M24 M36 M36 M36 M42 M42 M42 M42 | 图4 图4 图4 图4 图4 图4 图5 图5 图6 图6 图6 |
VB-314-W VB-534-W VB-634-W VB-1054-W VB-1264-W VB-16144-W VB-20114-W VB-21164-W VB-32154-W VB-50234-W VB-75304-W VB-1264-W VB-314-W VB-84554-W | 180 180 200 220 220 290 220 290 260 350 380 440 160 380 | 100 110 110 110 145 280 160 280 180 220 125 140 100 125 | — — — — 65 60 75 60 80 — — — 55 — | 45 65 60 60 60 78 60 78 70 100 105 125 40 140 | 220 220 250 270 270 340 270 340 320 430 460 530 190 460 | 130 140 160 160 195 340 220 340 240 370 330 450 150 390 | 258 310 340 376 415 498 491 498 544 648 614 794 294 720 | 14 15 16 18 18 52 22 52 25 33 35 36 12 35 | 115 112 112 123 123 145 140 145 160 192 210 240 92 210 | 246 253 240 264 258 295 282 295 320 390 412 470 212 415 | 14 14 18 22 22 27 26 27 26 39 39 45 14 39 | M 12 M12 M16 M20 M20 M24 M24 M24 M24 M36 M36 M42 M12 M36 | 图3 图4 图4 图4 图4 图4 图4 图4 图4 图4 图5 图5 图4 图5 |
VB-50308-W VB-75558-W VB-100758-W VB-135908-W VB-1601108-W VB-2001508-W | 380 440 480 480 520 520 | 125 140 140 140 140 140 | — — — — — — | 105 125 125 125 125 125 | 460 530 570 570 610 610 | 330 450 510 510 510 510 | 780 982 984 998 1070 1114 | 35 36 38 38 38 38 | 210 240 265 265 290 305 | 412 470 520 520 570 610 | 39 45 45 45 45 45 | M36 M42 M42 M42 M42 M42 | 图5 图5 图6 图6 图6 图6 |
